cadworx中自定义原件法兰连接不正常，求教。

看风听雨 · 发表于 2015-4-28 16:47:10

法兰连接也就是自定义原件默认带着两片法兰，但是配管时没有显示与其对相应的两片法兰，求教。

enthue · 发表于 2015-4-28 16:47:10

最好截个图{:1106_367:}

andy_cmb · 发表于 2015-4-28 16:47:10

你自定义的时候，原件连接方式选的是什么？

fellleon · 发表于 2015-4-28 16:47:10

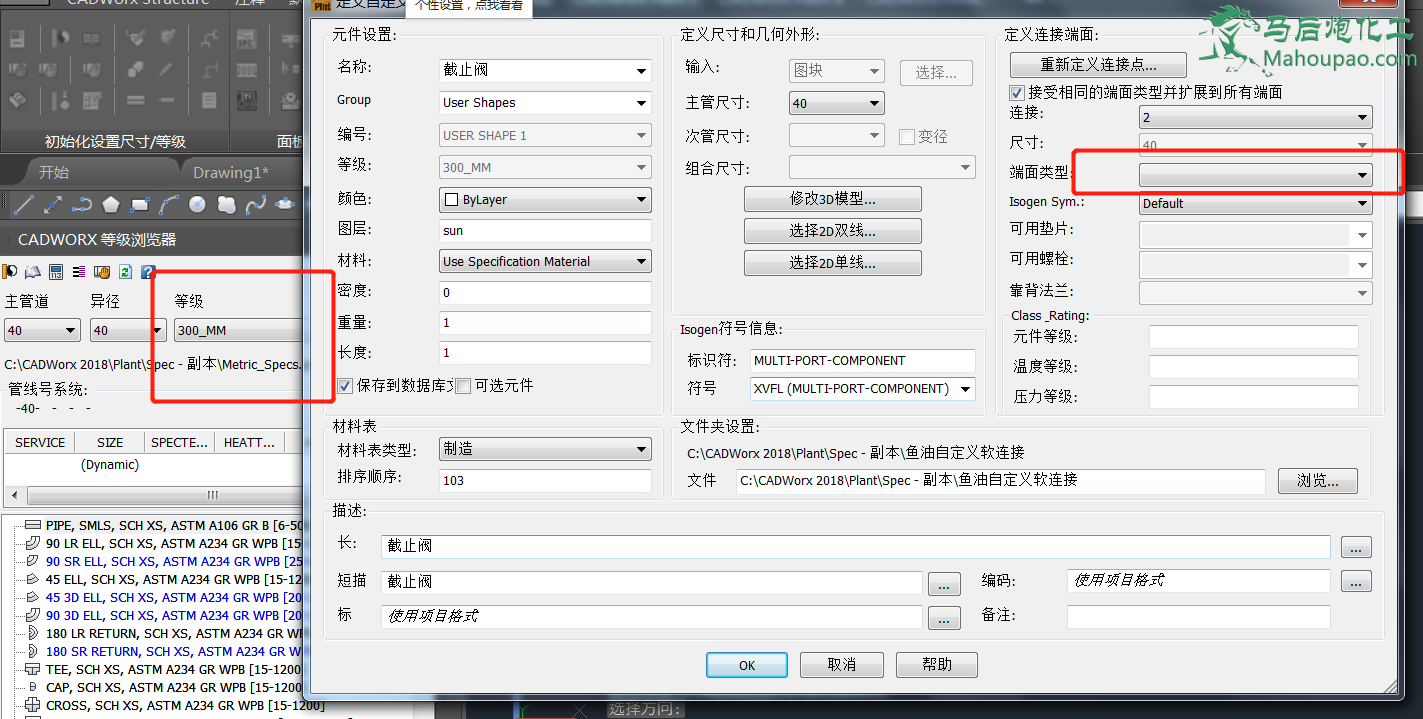

进入specification editor里找到自定义的元件，查看其连接方式显示（1）（1），手动将其改为（2）（2）即可

jyb553522381 · 发表于 2015-4-28 16:47:10

楼主的问题解决了么，遇到同样问题，求解答

ccctv1000 · 发表于 2015-4-28 16:47:10

cadworx中自定义原件法兰连接不正常，求教。

843842417孙好好 · 发表于 2015-4-28 16:47:10

求教，我的也是

843842417孙好好 · 发表于 2015-4-28 16:47:10

自定的元件的端面类型要和法兰的等级库保持一致，很有可能是自定义的时候没有选择元件的等级库

843842417孙好好 · 发表于 2015-4-28 16:47:10

ccctv1000 发表于 2019-8-21 10:25
cadworx中自定义原件法兰连接不正常，求教。

我也是这样的情况，刚才找到原因了。自定义的元件的端面类型要和法兰的等级库保持一致，很有可能是自定义的时候没有选择元件的等级库

- 本文出自马后炮化工-让天下没有难学的化工技术，原文地址：https://meng.horse/thread-117982-1-1.html

843842417孙好好 · 发表于 2015-4-28 16:47:10

jyb553522381 发表于 2019-7-13 17:56
楼主的问题解决了么，遇到同样问题，求解答

我也是这样的情况，刚才找到原因了。自定义的元件的端面类型要和法兰的等级库保持一致，很有可能是自定义的时候没有选择元件的等级库

- 本文出自马后炮化工-让天下没有难学的化工技术，原文地址：https://meng.horse/thread-117982-1-1.html

zhuofeng186 · 发表于 2015-4-28 16:47:10

要在数据库里修改
