PID流程看不懂

Zhoujie · 发表于 2015-5-2 13:20:42

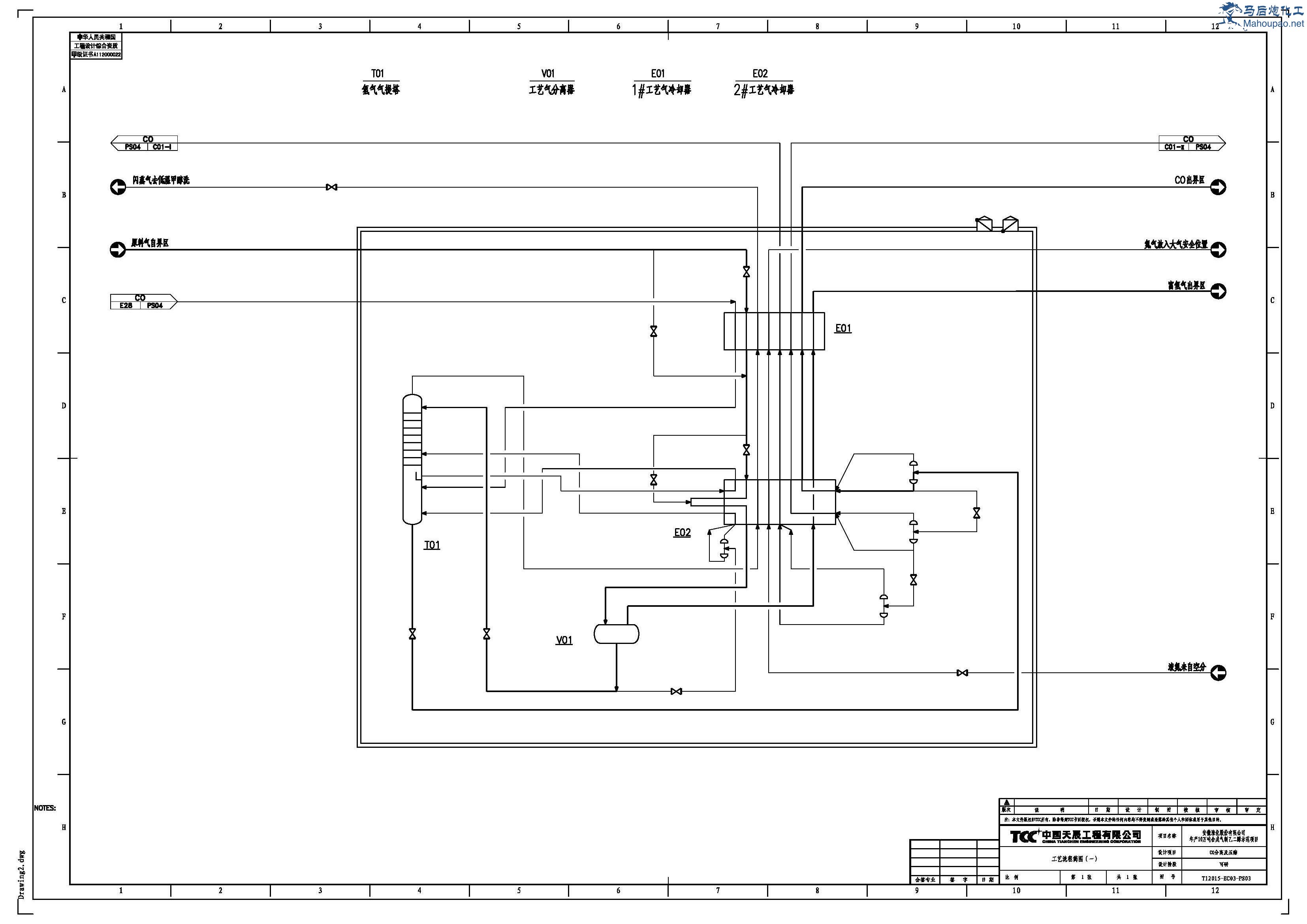

{:1106_361:}求助各位，希望有人解答这个图是干什么的，谢谢

swpu@fangyan · 发表于 2015-5-2 13:20:42

你是想问啥呢？我觉得它就是一个简单的二次换热后回流吧。

Zhoujie · 发表于 2015-5-2 13:20:42

二次换热回流？我是想问这图分离一氧化碳是怎么分离的

wutuxiaoyuan · 发表于 2015-5-2 13:20:42

这个是乙二醇液化项目的主工艺流程，这样的工艺流程图上边缺少各个符号的项目名称。

Horse · 发表于 2015-5-2 13:20:42

这个流程也太简单了吧

ilifezna · 发表于 2015-5-2 13:20:42

我是来学习的

梦回且兰 · 发表于 2015-5-2 13:20:42

这是一个可行性研究的图纸，十分简单，可以叫工艺流程示意图{:1106_398:}

zhaomaogen · 发表于 2015-5-2 13:20:42

恩，这个类别的图纸上面内容不会太多，更多的是用来当面技术交流用的。

zyqzyq198 · 发表于 2015-5-2 13:20:42

这个流程也太简单了吧，在学校没学好啊。

dqllcy · 发表于 2015-5-2 13:20:42

{:1106_362:}

欧欧耶 · 发表于 2015-5-2 13:20:42

为什么看不到

yuolnear · 发表于 2015-5-2 13:20:42

虽然看不懂，但受教了……

danish · 发表于 2015-5-2 13:20:42

PFD, NOT P&ID

明蛋蛋在路上 · 发表于 2015-5-2 13:20:42

同样看不懂的说，，

刘国强 · 发表于 2015-5-2 13:20:42

如果没看错的话中间E02哪里应该是压缩机才对，如果单纯是换热器，要氮气干什么呢？

xugan · 发表于 2015-5-2 13:20:42

这图叫工艺流程简图，是用于提供给一些不需要详细的单位或者设计之初时使用，其目的仅是简单的描述一下大体的情况，让人了解一下工艺的，这个不是PID图
