三维布在管界区分界线处的划分如何来定？

daiyuyu12345

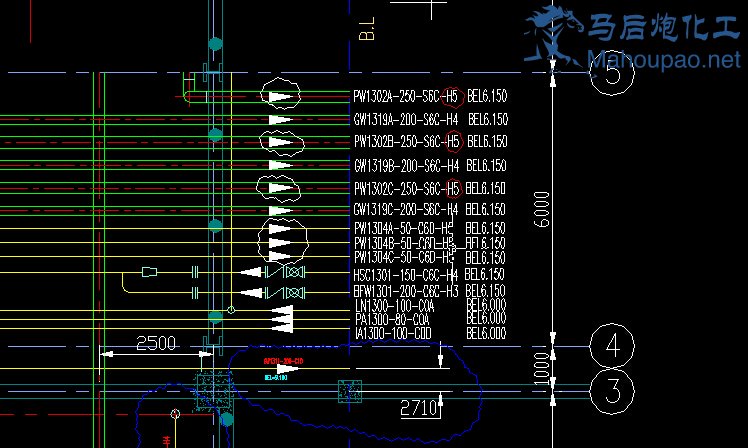

file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\348390509\QQ\WinTemp\RichOle\3E)}C@FW`MEIVI8Z7AL{T]F.png让大家讨论个问题，我们一般在设计中界区分界的时候一般是在装置的界区线（B.L）进行分图，但是在三维配管中，如果选择在这个地方进行管道界区分号的话，分界点的位置就会人为的多一道焊缝，我想的是应该是在管件的连接处进行分装置区，但是这样的话，会造成上下装置区管线会比较混乱，因为每跟管子的管件位置肯定是不一样的，大家是怎么处理的？ 如下图所示：

无聊阁大学士

楼主多虑了！图纸一般要求与界外的接管在界区边界线外1米，这并不意味着这个地方就一定会有一个结点，只是图纸上的分界而已，施工的时候，施工队往往会参照装置区设计图和外管设计图，直接把管子铺上了，对设计来讲是有分界的，对施工队来讲就是一条管线。所以未必会多个焊缝。

daiyuyu12345

无聊阁大学士 发表于 2015-5-21 13:18
楼主多虑了！图纸一般要求与界外的接管在界区边界线外1米，这并不意味着这个地方就一定会有一个结点，只是 ...

其实这样设计的话，出来的单管图这个位置是有一个焊缝的，如果施工的时候，分成两个施工队，这个位置还是有多焊缝的风险的~不过谢谢回复，可以从施工上避免最好，我想的是设计的时候能避免，就不用再施工上面去沟通了

Zhoujie

虽然不大懂你们在说什么
但是受教了

fxd19841126

对于提到的ISO图来说，其实正常咱们设计的ISO图，其实不是管道预制ISO图，只是表达管道各个配件相对位置的定位图，因此，上面其实是不表示焊缝位置的，应当由施工单位根据设计提供的ISO图再做一版管道预制ISO图，上面才是真正的预制焊点位置标示。所以，正常来说，ISO标示的也是界区分界而不是焊点。
