流量计和调节阀具体是怎么控制流量的？

liudunqiang

流量计和调节阀一起控制管道的流量，具体是怎么控制的？
我的问题具体如下：
1  流量计在DCS上是显示的流量（m3/h）还是累计体积(m3)?

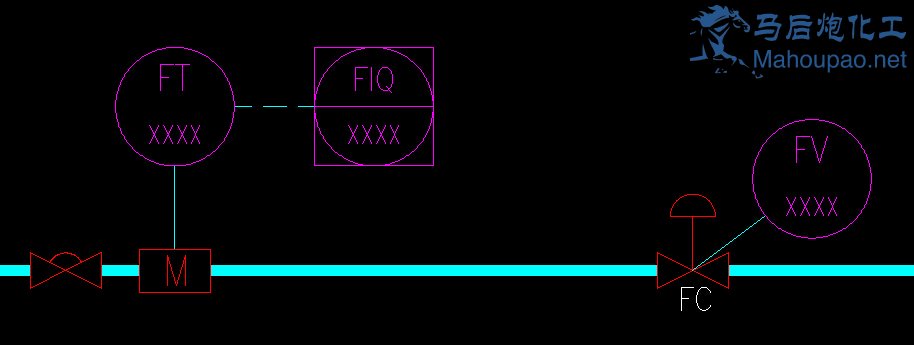

2  如果需要控制的流量，是怎样实现的？例如，根据管道管径，该管道设计流量为3m3/h，但是由于工艺需要，想要1m3/h的流量，这样的话，是不是在DCS上调小调节阀的开度？如果是这样的话，也可以使用流量计和调节阀单独控制呀，如图2。
3  还有一个基本的问题，用流量计和调节阀调节控制流量的流程，其目的什么？稳定流量，还是使管道流量可调？

chenhaijunsjy

谢谢分享  非常需要

pure

1、DCS中，流量计当然是显示流量大小。
2、单独控制的话，还用调节阀干嘛，直接手阀就行了。调节阀的作用就是根据流量计流量大小来自动控制流量。
3、当然是调节流量。

vanillacyn

很专业的问题，一同期待答案

gyq_gg

1、都可以，瞬时流量的累积就是体积；
2、前面说得对，后一句就错了。因为DCS是控制仪表，调节阀根据其信号而动作，流量计没有控制功能，所以指挥不了调节阀；
3、调节阀的本质都是调节流量。

huskymo

调节阀设置的目地是根据输入信号来给出相应的输出值。FIC仅仅是控制显示用，FICQ是具有累计控制显示的作用。会在FIC基础上做一个累计

jwei

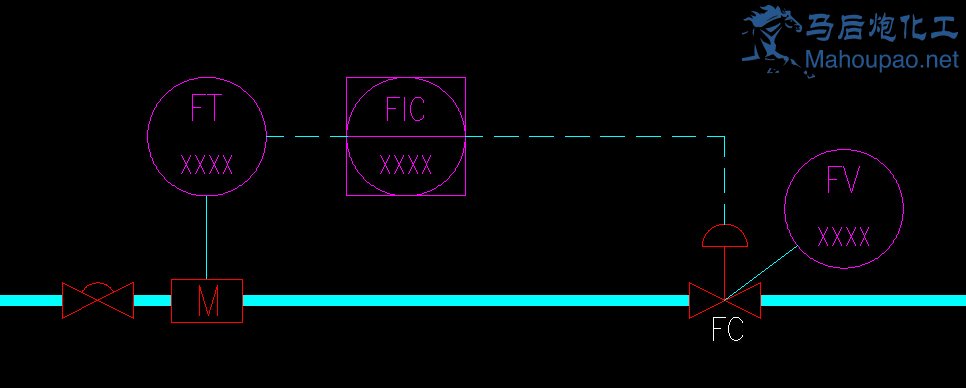

你的图应该是从流程图中截取的，流程一般都有配一张首页图，图纸中说明了各项仪表的表达方法。
我们应该把几部分分开看：
流量计是检测仪器，它测到流体的流量后，经过变送器发送信号给dcs，dcs根据设定好的参数对执行机构-调节阀发出相关信号，调节阀接到调节信号后，进行相应的操作，比如：开大或关小。这样就可以按dcs中事先确定好的参数，保证流体的流量按要求的流量输送。流体流量的要求各部相同，不一定是稳态，具体尤工艺过程确定。

paopaopaoge

1,两项数据都显示
2，调节阀只能控制开度0%~100%，调节开关得到数据会动态显示在流量计上，过大过小时通过微调开度来完成。
3，相互结合，无法单一使用
