关于精馏塔控制点的问题请教

q935813136 · 发表于 2015-6-21 17:57:59

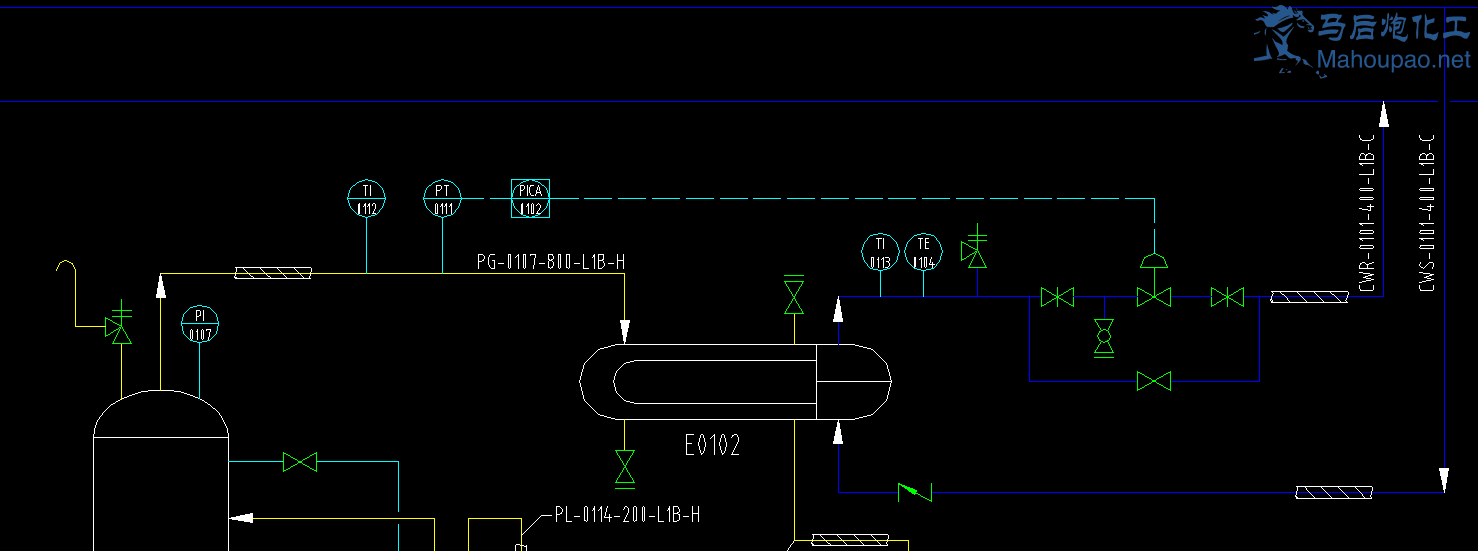

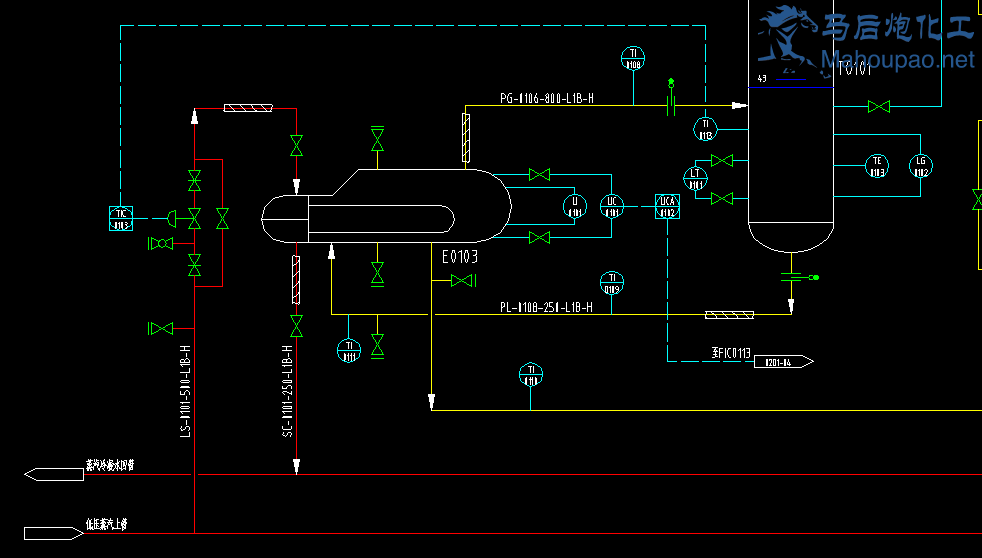

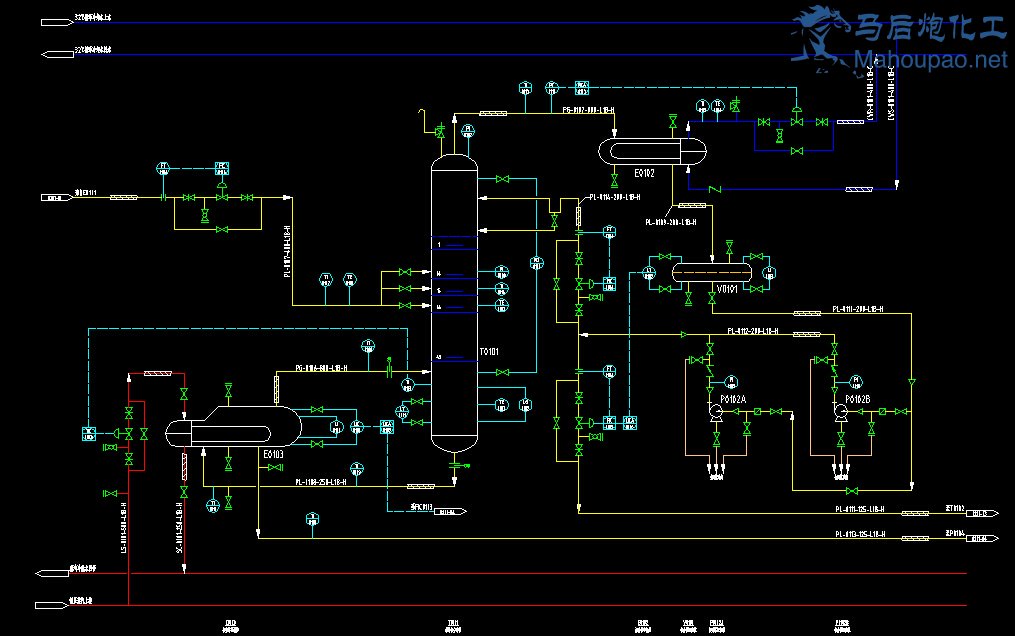

大家好，看来往届的几个作品，看到他们精馏塔控制里即控制了热通用工程的流量，也同时控制了冷公用工程的流量，不是只能控制一个的吗？我不太懂，可能是我读图不好的缘故吧，希望大家给我解下惑，谢谢了！ D`6L18%L]UDJ]B$T[[0[Q@6.png

edwardlau · 发表于 2015-6-21 17:57:59

控制热公用工程是保证塔釜的产品合格

控制冷公用工程是保证塔顶的产品合格

chenhaijunsjy · 发表于 2015-6-21 17:57:59

真心的不错，谢谢

q935813136 · 发表于 2015-6-21 17:57:59

chenhaijunsjy 发表于 2015-6-22 09:56
真心的不错，谢谢

这样是没有错吗？如果进料组成波动的话那样出料的组成就会波动的啊

q935813136 · 发表于 2015-6-21 17:57:59

能同时控制两个产品的质量吗？如果进料组成有波动的话这样也OK吗？

honlyn · 发表于 2015-6-21 17:57:59

这个和产品质量没有直接关系吧，控制塔顶是为了控制回流温度，塔底是为了控制汽化量，当然也间接影响产品质量。

yunzaiyunshang · 发表于 2015-6-21 17:57:59

这种情况在实际生产中是很常见的，对于你所存在的疑问，可以这么解释：塔顶塔底的两个控制点都可以在自动和手动之间切换，当进料情况和精馏塔工矿比较稳定的情况下，两个控制点都投自动可以减轻人工控制的劳动量，在进料或精馏塔工况不稳定的时候，视塔顶/塔顶产品的重要性，将其中一个投手动调节，另一个投自动。

心境如雪 · 发表于 2015-6-21 17:57:59

你看点自动化就知道，对于一个精馏塔而言必须有五个控制点
1.温度控制
2.塔压控制
3.塔顶储罐液位控制
4.塔底液位控制
5.进料液位控制

q935813136 · 发表于 2015-6-21 17:57:59

yunzaiyunshang 发表于 2015-6-23 20:43
这种情况在实际生产中是很常见的，对于你所存在的疑问，可以这么解释：塔顶塔底的两个控制点都可以在自动和 ...

谢谢明白了

q935813136 · 发表于 2015-6-21 17:57:59

心境如雪发表于 2015-6-24 18:01
你看点自动化就知道，对于一个精馏塔而言必须有五个控制点
1.温度控制
2.塔压控制

已经搞明白了谢谢啦

q935813136 · 发表于 2015-6-21 17:57:59

honlyn 发表于 2015-6-22 19:52
这个和产品质量没有直接关系吧，控制塔顶是为了控制回流温度，塔底是为了控制汽化量，当然也间接影响产品质 ...

已经弄明白了谢谢了
