国外图纸封头标记含义？

nitka · 发表于 2015-7-29 16:59:02

请问图纸上封头标记为HEAD 15mm NOM.(12.7mm MIN) 2：1 ELLIPTICAL W/50 S.F.是什么意思？
主要想知道 W/50mm S.F.代表什么意思？
谢谢！

dyrh.f09 · 发表于 2015-7-29 16:59:02

2：1 ELLIPTICAL W/50 S.F.
W/50mm S.F.
你的问题有差异。

椭圆封头 2：1，应该是直段50

nitka · 发表于 2015-7-29 16:59:02

dyrh.f09 发表于 2015-7-29 23:18
2：1 ELLIPTICAL W/50 S.F.
W/50mm S.F.
你的问题有差异。

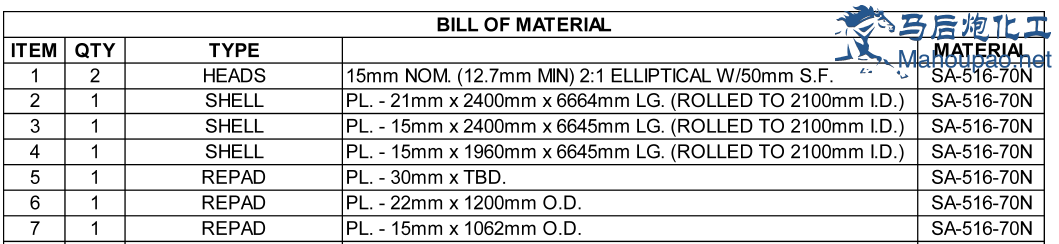

非常感谢！下面是客户图纸标题栏

客户标题栏
