　　一、甲醇流量计产品简介
　　甲醇流量计具有精度高、重复性好、无零点漂移、高量程比等优点。涡轮流量计拥有高质量轴承、特别设计的导流片，因此极大降低了磨损，对峰值不敏感，甚者恶劣的条件下也可以给出可靠的测量变量。涡轮流量计输出信号为脉冲，易于数字化。涡轮流量计压力损失小，叶片能防腐，可以测量粘稠和腐蚀性的介质。涡轮流量计如与带特殊功能的二次仪表配套。
　　二、甲醇流量计概述
　　AK-LWGY系列涡轮流量计一种精密流量测量仪表，具有结构简单、巧轻、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m?/s的液体，对于运动粘度大于5×10-6m?/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。

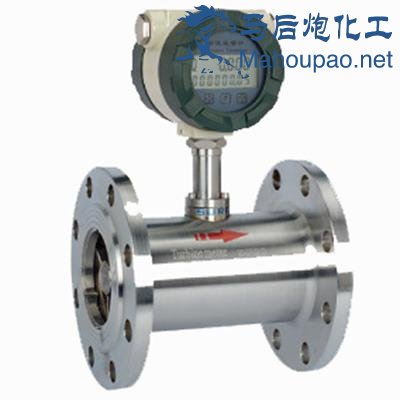

　　一体化液体涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。
　　一体化液体涡轮流量计表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。
　　三、甲醇流量计产品特点
　　1) 抗杂质能力强，切向式叶轮在转动时可随时释放流体中悬浮杂物，使其不缠绕在切向式叶轮的叶片上。
　　2) 抗电磁干扰和抗振能力强。
　　3) 传感器和显示仪器的结构及原理都非常简单、直观，用户特别容易掌握其使用和维修技术。
　　4) 更换叶轮和轴承后，仪表系数不变。
　　5) 流量范围宽，下限流速低。
　　6) 成套流量计对流体总量的计量误差小。
　　7) 几乎无压力损失，节省动力电耗。
　　8) 传感器可露天安装，整个传感器可长期淹没在水中使用。
　　9) 有截止阀的传感器，安装和拆卸时都不需断流。
　　10) 水平、竖直、倾斜的管道均可使用。
　　11) 成套流量计的购置、安装和装修费用低。

　　四、甲醇流量计测量原理
　　涡轮甲醇流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。
　　涡轮流量计具有精度高、重复性好、无零点漂移、高量程比等优点。涡轮流量计拥有高质量轴承、特别设计的导流片，因此极大降低了磨损，对峰值不敏感，甚者恶劣的条件下也可以给出可靠的测量变量。涡轮流量计输出信号为脉冲，易于数字化。涡轮流量计压力损失小，叶片能防腐，可以测量粘稠和腐蚀性的介质。
　　五、甲醇流量计技术参数
　　公称口径：管道式：DN4～DN300
　　插入式：DN100～DN2000
　　精度等级：管道式：±0.5级，±1.0级、插入式：±1.5级、±2.5级高精度的可达0.2级
　　环境温度：-20℃～50℃
　　介质温度：测量液体：-20℃～120℃
　　测量气体：-20℃～80℃
　　大气压力：86KPa～106KPa
　　公称压力：1.6Mpa、2.5Mpa、6.4Mpa、25Mpa
　　防爆等级：ExdIIBT4
　　连接方式：螺纹连接、法兰夹装、法兰连接、插入式等。
　　型号规格

型号	规格代号	说明
SKLW	涡轮流量仪表
G	传感器
Q	气体
Y	液体
公称通径	-2	2mm(管螺纹G3/8″)
-4	4mm(管螺纹G1/2″)
-6	6mm(管螺纹G1/2″)
-10	10mm(管螺纹G1/2″)
-15	15mm(管螺纹G1″)
-25	25mm(管螺纹G11/4″)
-40	40mm(法兰型)
-50	50mm(法兰型)
-80	80mm(法兰型)
-100	100mm(法兰型)
-150	150mm(法兰型)
-200	200mm(法兰型或者插入式)
250	250mm(法兰型或者插入式)
-300	300mm(法兰型或者插入式)
精度等级	A	精度1％
B	精度0.5％
C	精度0.2％
信号输出	M	一体化液显示晶并带4~20mA电流输出
J	配套流量积算仪（分体显示）
S	配套流量积算仪分体显示并输出4~20mA
I	4~20mA电流输出
T	一体化液晶显示
P	脉冲输出
公称压力	C1	PN1.6MPa
C2	PN2.5MPa
C3	PN4.0MPa
C4	PN6.3MPa
C5	PN16MPa
C6	PN25MPa
C7	PN40MPa
防爆要求	/NE	不防爆
/EX	防爆等级dⅡBT4
温度要求	/NE	常温
/HE	120℃≥高温≥150℃
