求教关于高位式大气冷凝器的问题！

kmth19921210

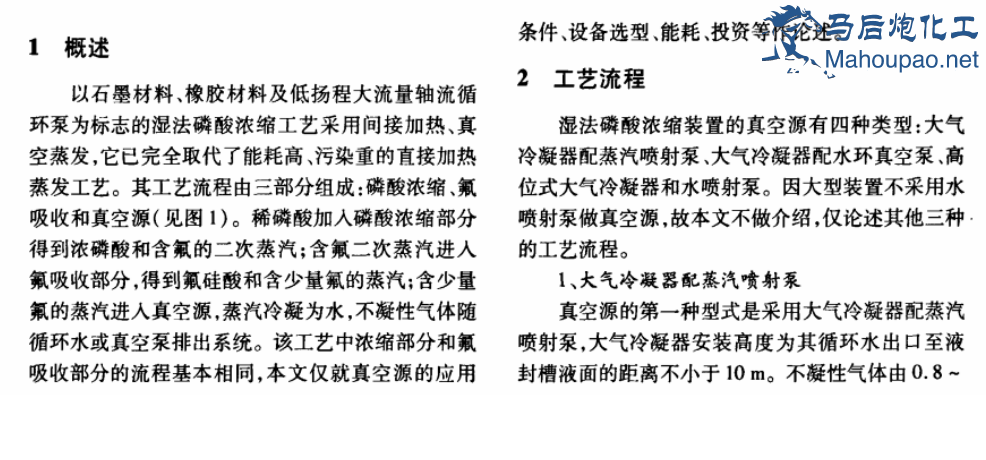

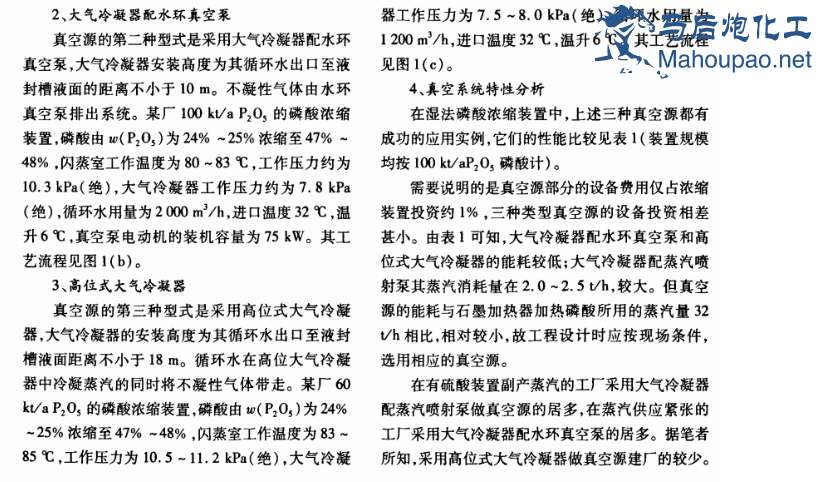

最近工作中，业主找到一片文献，希望采用高位式大气冷凝器这种设备。文献主要内容如下：


我查了一些关于大气冷凝器的计算过程，冷凝水量是通过热量衡算来决定的。找到的文献大气冷凝器的高度只需要大于10.33*（b/760）就可以了，但是这个高位式大气冷凝器为什么要把设备提升到18m以上一直不理解。我猜想是否是10.33m的大气腿把大气压给抵消后，8m的高度可以产生负压，用来代替真空泵。高位式大气冷凝器内的压力情况一直没有想通，请教各位马友大气腿18m作用是什么？大气冷凝器内压力如何进行计算。谢谢！

zxz2004

学习学习，谢谢分享

ectxcqm

多出的8米估计为了保证流量1200立方能够在8米范围内的某个段，可以顺利流出，你可以用静压计算下1200立方每小时对其中一个真空比较高的去计算下管嘴流量多少。当然8米是肯定超出该流量范围的

dyrh.f09

双酸雾的汽液蒸汽压有没有考虑进去，另外系统工作压力为7.8kPa，为了保持工作压力，就需要高真空。蒸汽和机械都是增加高真空能力的。所以使用高位水循环泵时，大气冷凝器的大汽退需要大于18米的。

ectxcqm

隐身猪 发表于 2015-10-9 13:29
你的意思是多出来的8米可能起到水力喷射器的作用？

流量计算保证，不是水力喷射

kmth19921210

隐身猪 发表于 2015-10-8 23:22

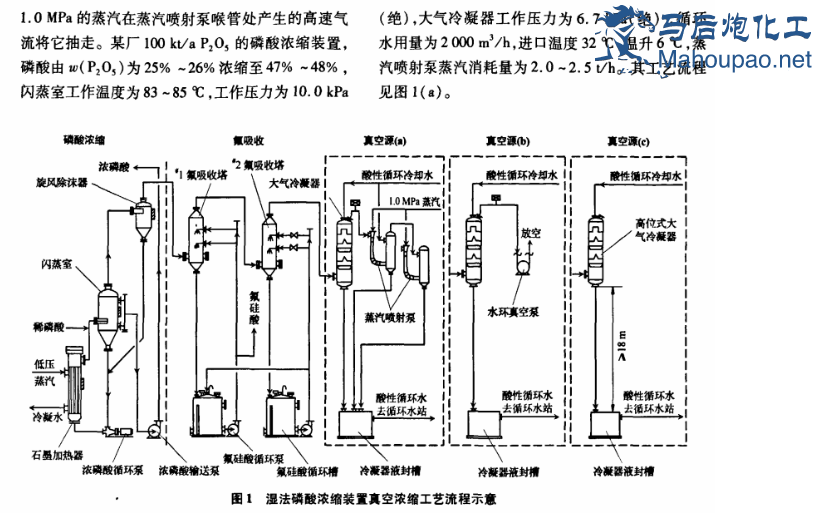

从真空器（C）这张图来看，根本没有排不凝气的管线，难不成不凝气会与冷凝水一同进入液封罐？不太可能。

我找到一片文献，解决了这个问题。不凝性气体就是通过大气腿排出的，在排出的过程中水不断压缩气泡，对气泡做功，在大气冷凝器出口和液封罐液面之间列伯努利方程，将压缩气体的过程看作是等温压缩之后就可以计算出大气腿的高度。同理，如果已知大气腿高度是18m的话通过视察可以计算出大气冷凝器内的压力的。{:1106_393:}
