[求助] 管道轴测图中,怎么查看阴影部分管道的走向

[复制链接]
发表于 1970-1-1 08:00:00 显示全部楼层 |阅读模式
本帖最后由 lova 于 2016-1-8 18:36 编辑

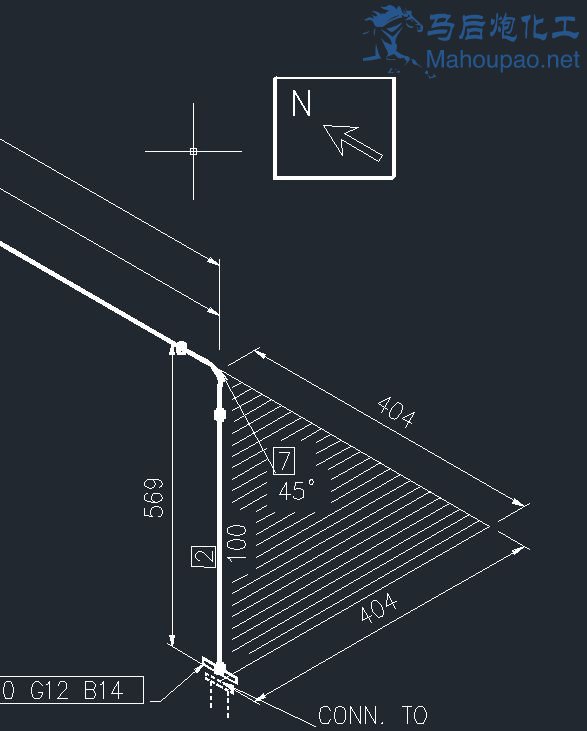

如下图所示,只能判断管道弯头为45°,但是具体弯头是在水平面弯了45°还是在竖直方向弯了45°,应该怎么分辨出来呢?非常感谢!


    图1
发表于 1970-1-1 08:00:00 显示全部楼层
在水平面,两个404的标注都是在水平面上,589管自然也在水平面。

评分

参与人数 1韶华币 +2 收起 理由
lova + 2 同意你的观点

查看全部评分

回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 1970-1-1 08:00:00 显示全部楼层
也就是说怎样确定阴影线在哪一个面(水平面或竖直面)中呢,求大神帮忙。
回复 支持 反对

使用道具 举报

发表于 1970-1-1 08:00:00 显示全部楼层

回帖奖励 +2 个韶华币

本帖最后由 hbdgyz 于 2016-1-8 14:08 编辑

个人感觉是水平45度,可以再找管道平面布置图核实一下,在核实一下连接管嘴的方向
回复 支持 反对

使用道具 举报

 楼主| 发表于 1970-1-1 08:00:00 显示全部楼层
hbdgyz 发表于 2016-1-8 14:05
个人感觉是水平45度,可以再找管道平面布置图核实一下,在核实一下连接管嘴的方向

谢谢!
回复 支持 反对

使用道具 举报

 楼主| 发表于 1970-1-1 08:00:00 显示全部楼层
yunzaiyunshang 发表于 2016-1-8 14:25
在水平面,两个404的标注都是在水平面上,589管自然也在水平面。

有道理,谢谢!{:1106_382:}
