请教一个关于管道编号的问题！

kmth19921210

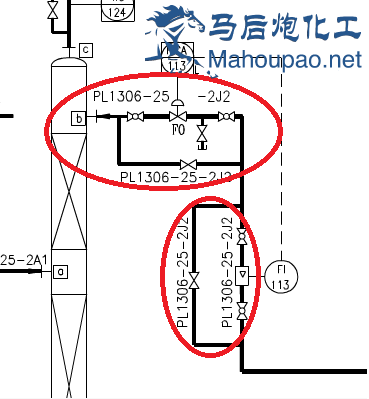

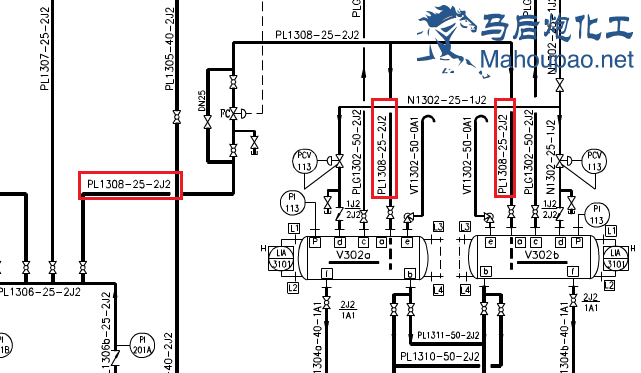

管道编号通常是介质—主项编号—管道顺序号—尺寸—等级！ 但是现在有个问题比较费解，就是主管分出来的支管管道顺序号是主管支管一致还是主管一个号支管一个号？用AUTOCAD P&ID绘图时发现改支管的管道号，主管也会跟着变化，同时看《深度规范》的例图，调节阀组中检修调节阀时采用的旁路和调节阀组所在的管线管道号是同一个，泵出来的液体分别进入不同设备管道号依然是同一个！这个管道顺序号是怎么编制在正确？？

woxinzhufeng

我编管线号，是调节旁路那个是没有管线号的。然后主管分支管道到的相同类型的设备，是在主管管道编号的后面加abcd表示区别，到不同类型的设备，就另起编号。这只是我个人之间。

qyf

一个号即可

云中鹤

主要看你的管道分级是否清楚

Horse

正常来说，，这种调节阀旁路是需要编号的，，直接和主管一个号，后面这个图，进入a储罐的应该另外编号。

kmth19921210

Horse 发表于 2016-2-24 08:56
正常来说，，这种调节阀旁路是需要编号的，，直接和主管一个号，后面这个图，进入a储罐的应该另外编号。

就是相当于是一个设备到另一个设备之间一个管道号对吧！

Sammy_Wang

一帖几个论坛发啊？
我是觉得，没有管线材料等级变化，从头到尾，可以选择一个号，不管你几个分支。

kmth19921210

Sammy_Wang 发表于 2016-2-24 10:58
一帖几个论坛发啊？
我是觉得，没有管线材料等级变化，从头到尾，可以选择一个号，不管你几个分支。

发了两个论坛！！ {:1106_366:}谢谢解答！！

Sammy_Wang

kmth19921210 发表于 2016-2-25 15:02
发了两个论坛！！ 谢谢解答！！

那问题有没有解决尼？

kmth19921210

Sammy_Wang 发表于 2016-2-25 15:04
那问题有没有解决尼？

感觉还是各有各的做法！ 我觉得还是编的细致一些，主管一个，分管一个，施工的时候不会混乱吧！

Sammy_Wang

kmth19921210 发表于 2016-2-28 17:16
感觉还是各有各的做法！ 我觉得还是编的细致一些，主管一个，分管一个，施工的时候不会混乱吧！

施工的时候，怎么会乱呢？
到时候会有spool number的。

baoziof286

个人画PDMS，感觉还是每条管线都编号的好，因为牵涉到出图。
