我用HTRI设计冷凝器，如何调大B流路的值呢？人家好急

坏坏的事情

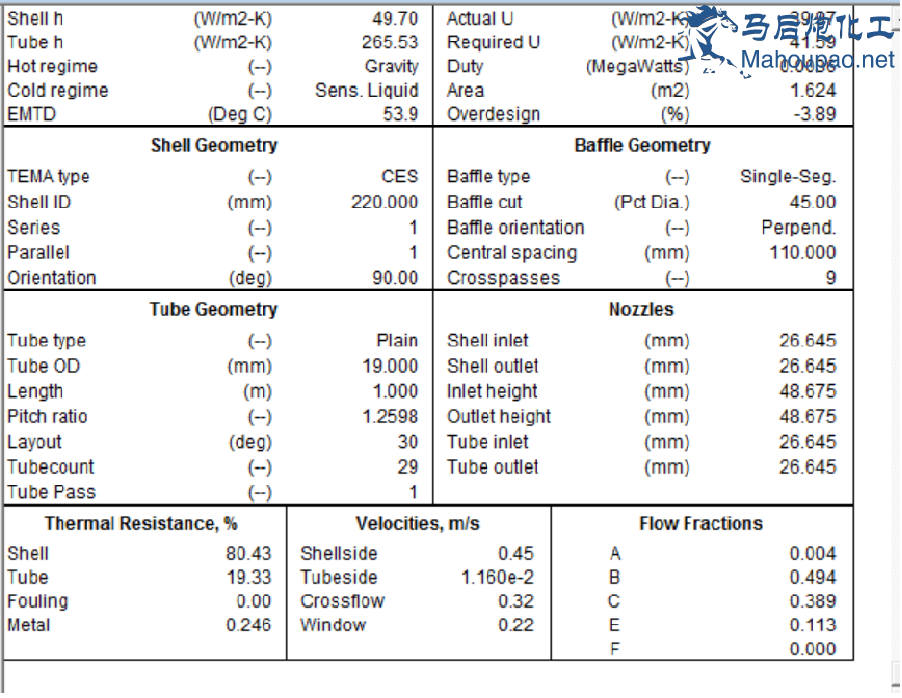

如图所示，我的B流路太小了{:1106_361:}

liangzg

你说的太笼统了，要具体问题具体分析

liangzg

看到了，减小C值就好了啊

liangzg

C偏大可增设铅封带或者调折流板数目呗，也要跟其他一起调调才好

wforum

切割分率45%，折流板间距改成450或600.

坏坏的事情

wforum 发表于 2016-3-19 22:10
切割分率45%，折流板间距改成450或600.

哇谢谢大神，调整切割率到45%果然把B流增大了，但是C流路还是太大了，怎么把它调小呢？还有就是我改程45%后，为什么overdesign变成负的了呢，不是B流变大利于换热么？不懂啊{:1106_361:}

坏坏的事情

liangzg 发表于 2016-3-19 21:00
C偏大可增设铅封带或者调折流板数目呗，也要跟其他一起调调才好

非常感谢，我现在是9块折流板，我的折流板间距是不是太小了呢？

tomlhq

试试用双弓吧

liangzg

可以的话你把换热参数或者把HTRI原文件发我，可以帮你看看

坏坏的事情

liangzg 发表于 2016-3-20 21:18
可以的话你把换热参数或者把HTRI原文件发我，可以帮你看看

太好啦，{:1106_389:}

wforum

你这个模拟文件太不符合实际了。工艺条件栏基本上全不合理，主要的是也没输入污垢热阻，内径220mm的冷凝器基本上不会有吧呢，在研究一下工艺要求在做换热器设计。

wforum

坏坏的事情 发表于 2016-3-20 16:41
哇谢谢大神，调整切割率到45%果然把B流增大了，但是C流路还是太大了，怎么把它调小呢？还有就是我改程45% ...

http://wenku.baidu.com/view/5ff9a9ddad51f01dc281f1a1.html

liangzg

1、没有输入污垢热阻；
2、220的管子不符合实际；
3、折流板间距值增加；
4、Tube Layout要选择No；
5、Clearance所有输入项先取消，如果要输入先输入前两项；Height Under Nozzles建议不要输入值；
6、冷热流体输入有问题，我看不到输入的是什么东西。
