cad画塔弧线请教

塞上牛羊 · 发表于 2016-3-21 22:49:06

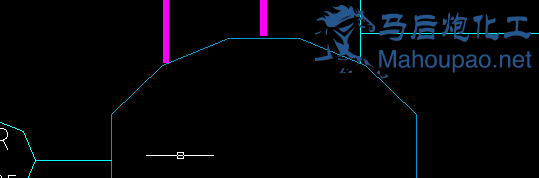

这是PID图中塔的一部分，想问下这个弧线杂个画出来的，求指教

lidengmhp · 发表于 2016-3-21 22:49:06

那应该是个圆弧的，直径太小了，就成这个效果了。你想要画成这样？？

青木老贼 · 发表于 2016-3-21 22:49:06

椭圆剪切就好了

飞奔的蜗牛77 · 发表于 2016-3-21 22:49:06

学习学习。

qyf · 发表于 2016-3-21 22:49:06

一般是画椭圆剪切，画弧也可

深山野翁 · 发表于 2016-3-21 22:49:06

如视频操作即可：

bandicam 2016-03-22 09-32-03-092.avi (9.45 MB, 下载次数: 10, 售价: 2 个韶华币)

dyrh.f09 · 发表于 2016-3-21 22:49:06

本帖最后由 dyrh.f09 于 2016-3-22 10:06 编辑

在两根竖线和弧线连接点水平画辅助线，再在这根辅助线找到中点，垂直画一根辅助线，到现有弧线顶点，或指定弧高也可以，这样就有三个点，用三点画弧的工具画就可以了。画好后删除两根辅助线。愿你成功！

深山野翁 · 发表于 2016-3-21 22:49:06

做了一个视频，上传；不知道为什么有售价2两马蹄金的东西出来。我的本意肯定不是要收什么马蹄金的。看看重新来一次是否能够去掉售价的。

深山野翁 · 发表于 2016-3-21 22:49:06

深山野翁 · 发表于 2016-3-21 22:49:06

还是自己没注意，有设置的地方。呵呵！

塞上牛羊 · 发表于 2016-3-21 22:49:06

lidengmhp 发表于 2016-3-21 23:40
那应该是个圆弧的，直径太小了，就成这个效果了。你想要画成这样？？

是的，因为我看见画的圆弧和这个图上不一样，而自己有不知道杂个画所以就来问下

塞上牛羊 · 发表于 2016-3-21 22:49:06

dyrh.f09 发表于 2016-3-22 09:36
在两根竖线和弧线连接点水平画辅助线，再在这根辅助线找到中点，垂直画一根辅助线，到现有弧线顶点，或指定 ...

谢谢哦，我去试试。

塞上牛羊 · 发表于 2016-3-21 22:49:06

深山野翁发表于 2016-3-22 09:41

谢谢马友，我下载了，没花金子（傻笑）
