塔顶冷凝器平衡线求助

1007843621 · 发表于 2016-6-12 10:27:36

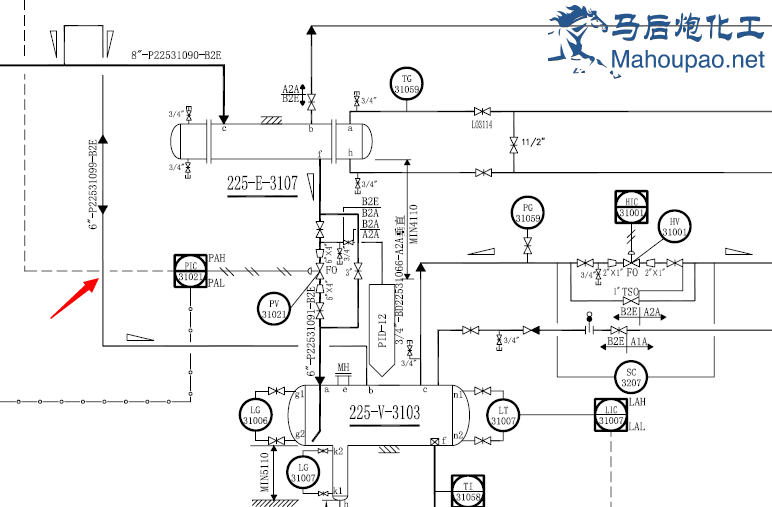

求助这条线的作用，管线直径也比较粗且没有阀门

刘彻 · 发表于 2016-6-12 10:27:36

有倒U型弯，没关系的。

刘彻 · 发表于 2016-6-12 10:27:36

就是平衡管的作用，这个应该是液相管线

edwardlau · 发表于 2016-6-12 10:27:36

是不是负压蒸馏啊？

平衡压力的吧

1007843621 · 发表于 2016-6-12 10:27:36

刘彻发表于 2016-6-12 13:20
就是平衡管的作用，这个应该是液相管线

气相啊……塔顶出来不经过冷凝直接去回流罐，这样的话是不是回流罐的压力和塔顶的压力是一样的？

1007843621 · 发表于 2016-6-12 10:27:36

edwardlau 发表于 2016-6-12 14:23
是不是负压蒸馏啊？

平衡压力的吧

正压操作，，回流罐压力是不是和塔顶是一样的？

1007843621 · 发表于 2016-6-12 10:27:36

刘彻发表于 2016-6-12 13:19
有倒U型弯，没关系的。

倒U型管？有什么作用

刘彻 · 发表于 2016-6-12 10:27:36

倒U型弯主要是使得重力压差大于换热器阻力降，这样物料就不会从侧线出去了

1007843621 · 发表于 2016-6-12 10:27:36

刘彻发表于 2016-6-13 16:39
倒U型弯主要是使得重力压差大于换热器阻力降，这样物料就不会从侧线出去了

也就是说保持塔顶和回流罐之间一定的压差？还有这个U型管的高度也是有要求的吧

刘彻 · 发表于 2016-6-12 10:27:36

yes
{:1106_369:}{:1106_369:}

1007843621 · 发表于 2016-6-12 10:27:36

刘彻发表于 2016-6-16 15:24
yes

好的，thanks
