单效蒸发不知道错在哪里？说有零FLOW

wangquan0928 · 发表于 2016-6-20 09:02:19

@muyue3 你帮我看下
？{:1106_393:}

杞╃埜 · 发表于 2016-6-20 09:02:19

设计规定操纵变量范围调宽即可

wangquan0928 · 发表于 2016-6-20 09:02:19

杞╃埜发表于 2016-6-20 09:42

登录/注册后可看大图

设计规定操纵变量范围调宽即可

好像不行！

杞╃埜 · 发表于 2016-6-20 09:02:19

把错误或警告截图

wangquan0928 · 发表于 2016-6-20 09:02:19

杞╃埜发表于 2016-6-20 13:42

登录/注册后可看大图

把错误或警告截图

恩恩
我在客户这边，严重错误说有零量

杞╃埜 · 发表于 2016-6-20 09:02:19

刚开始提示零流率是由于撕裂流没有初值导致的

wangquan0928 · 发表于 2016-6-20 09:02:19

杞╃埜发表于 2016-6-20 13:57

登录/注册后可看大图

刚开始提示零流率是由于撕裂流没有初值导致的

说的对

wangquan0928 · 发表于 2016-6-20 09:02:19

本帖最后由 wangquan0928 于 2016-6-20 18:37 编辑

杞╃埜发表于 2016-6-20 09:42

登录/注册后可看大图

设计规定操纵变量范围调宽即可

想问下，三效蒸发做的基本流程是怎样的？

两头不见 · 发表于 2016-6-20 09:02:19

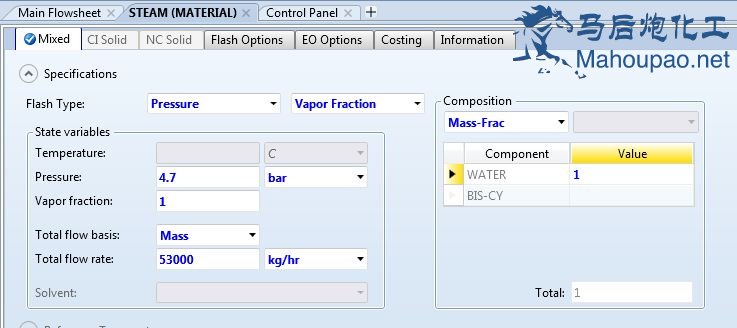

将进换热器的蒸汽流量适当减少一下。

两头不见 · 发表于 2016-6-20 09:02:19

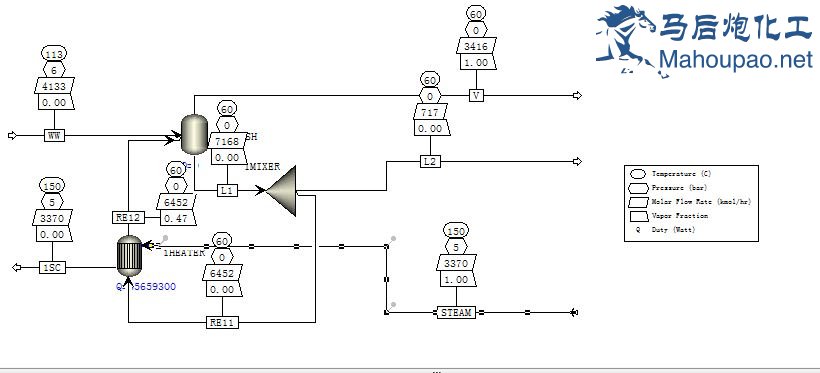

运行文件…………

wangquan0928 · 发表于 2016-6-20 09:02:19

两头不见发表于 2016-6-21 07:51
运行文件…………

恩，谢谢，一二三效已经作出。想请教下，你的流程物料，温度，压力，是如何显示出来的？

两头不见 · 发表于 2016-6-20 09:02:19

wangquan0928 发表于 2016-6-21 08:28
恩，谢谢，一二三效已经作出。想请教下，你的流程物料，温度，压力，是如何显示出来的？

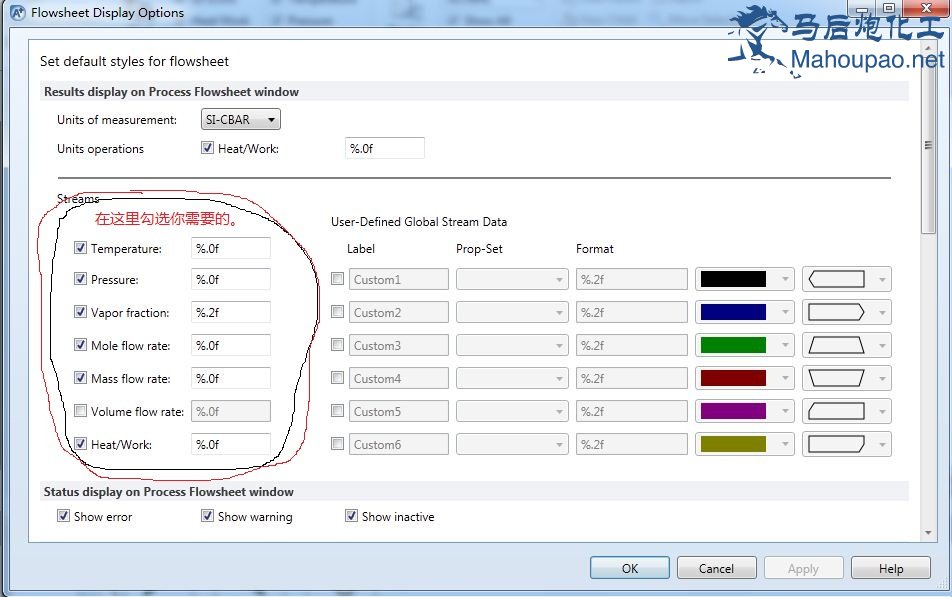

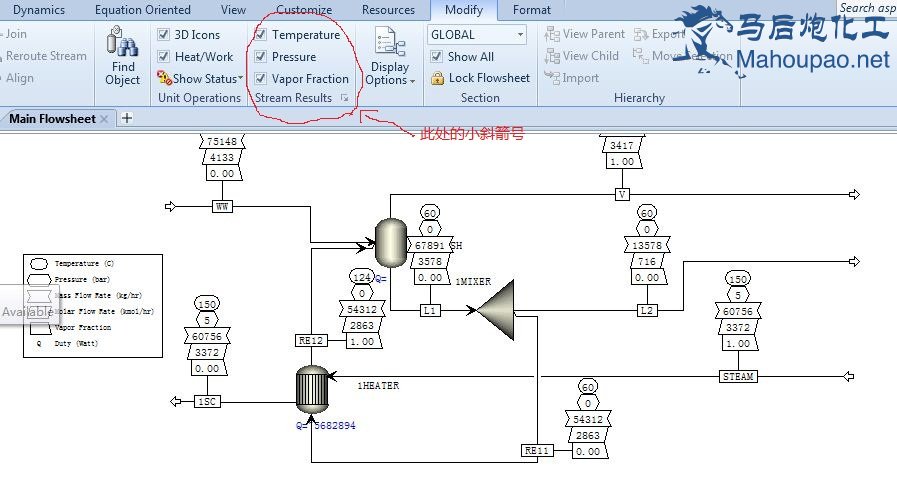

首先，点击界面上方“Stream Results”尾部的斜箭号，然后从这个界面勾选你需要显示的参数。如下图

wangquan0928 · 发表于 2016-6-20 09:02:19

两头不见发表于 2016-6-21 07:49

登录/注册后可看大图

将进换热器的蒸汽流量适当减少一下。

谢.我是7.3没法显示！以后升级吧

zxz2004 · 发表于 2016-6-20 09:02:19

学习学习，谢谢分享
