Aspen灵敏度分析设置

明明长草了 · 发表于 2016-6-20 19:59:24

本帖最后由明明长草了于 2016-6-21 11:18 编辑

Combutor用的RGibbs反应器。想要改变压缩后空气的压强，但要求Combustor的温度保持不变，用灵敏度分析测定所需空气摩尔流量的变化，怎么做？为什么我得到的结果数值大小不变呢？定义谁为采集变量和操纵变量？

图3——灵敏度分析-1466479058.apwz (456.11 KB, 下载次数: 62) Aspen plus版本8.4

两头不见 · 发表于 2016-6-20 19:59:24

最好将文件发过来……

wuqitao9999 · 发表于 2016-6-20 19:59:24

高手上啊！有奖金。

明明长草了 · 发表于 2016-6-20 19:59:24

本帖最后由明明长草了于 2016-6-21 11:14 编辑

图3——灵敏度分析.apwz (456.11 KB, 下载次数: 26) 我用的版本是8.4

大飞2025 · 发表于 2016-6-20 19:59:24

你改变压强是为什么做什么。。。

明明长草了 · 发表于 2016-6-20 19:59:24

刘晓鸿发表于 2016-6-21 17:31
你改变压强是为什么做什么。。。

求改变压缩后空气的压强后，所需空气的摩尔流量得变化规律

大飞2025 · 发表于 2016-6-20 19:59:24

明明长草了发表于 2016-6-22 09:27
求改变压缩后空气的压强后，所需空气的摩尔流量得变化规律

那么你反应器内的压强是不是也应该跟着改变呢？

明明长草了 · 发表于 2016-6-20 19:59:24

刘晓鸿发表于 2016-6-23 11:07
那么你反应器内的压强是不是也应该跟着改变呢？

关键就在于我不会定义，应该怎样让反应器的压强跟着改变？

大飞2025 · 发表于 2016-6-20 19:59:24

用计算器模块，将压缩机出口压力链接给反应器内压力，然后设置它在反应器模块前计算

明明长草了 · 发表于 2016-6-20 19:59:24

刘晓鸿发表于 2016-6-24 15:20
用计算器模块，将压缩机出口压力链接给反应器内压力，然后设置它在反应器模块前计算

{:1106_389:}茅塞顿开，我试试

明明长草了 · 发表于 2016-6-20 19:59:24

刘晓鸿发表于 2016-6-24 15:20
用计算器模块，将压缩机出口压力链接给反应器内压力，然后设置它在反应器模块前计算

计算器模块和传递模块貌似都可以用来改变反应器压力，但是为什么我的运行结果中空气的流量还是不变呢？{:1106_376:} PS：我用的版本是8.4

天山 · 发表于 2016-6-20 19:59:24

学习了，完全不会啊。

大飞2025 · 发表于 2016-6-20 19:59:24

明明长草了发表于 2016-6-25 15:46
计算器模块和传递模块貌似都可以用来改变反应器压力，但是为什么我的运行结果中空气的流量还是不变呢？{: ...

你是要保证出口的产率一致对吧？

明明长草了 · 发表于 2016-6-20 19:59:24

刘晓鸿发表于 2016-6-27 17:16
你是要保证出口的产率一致对吧？

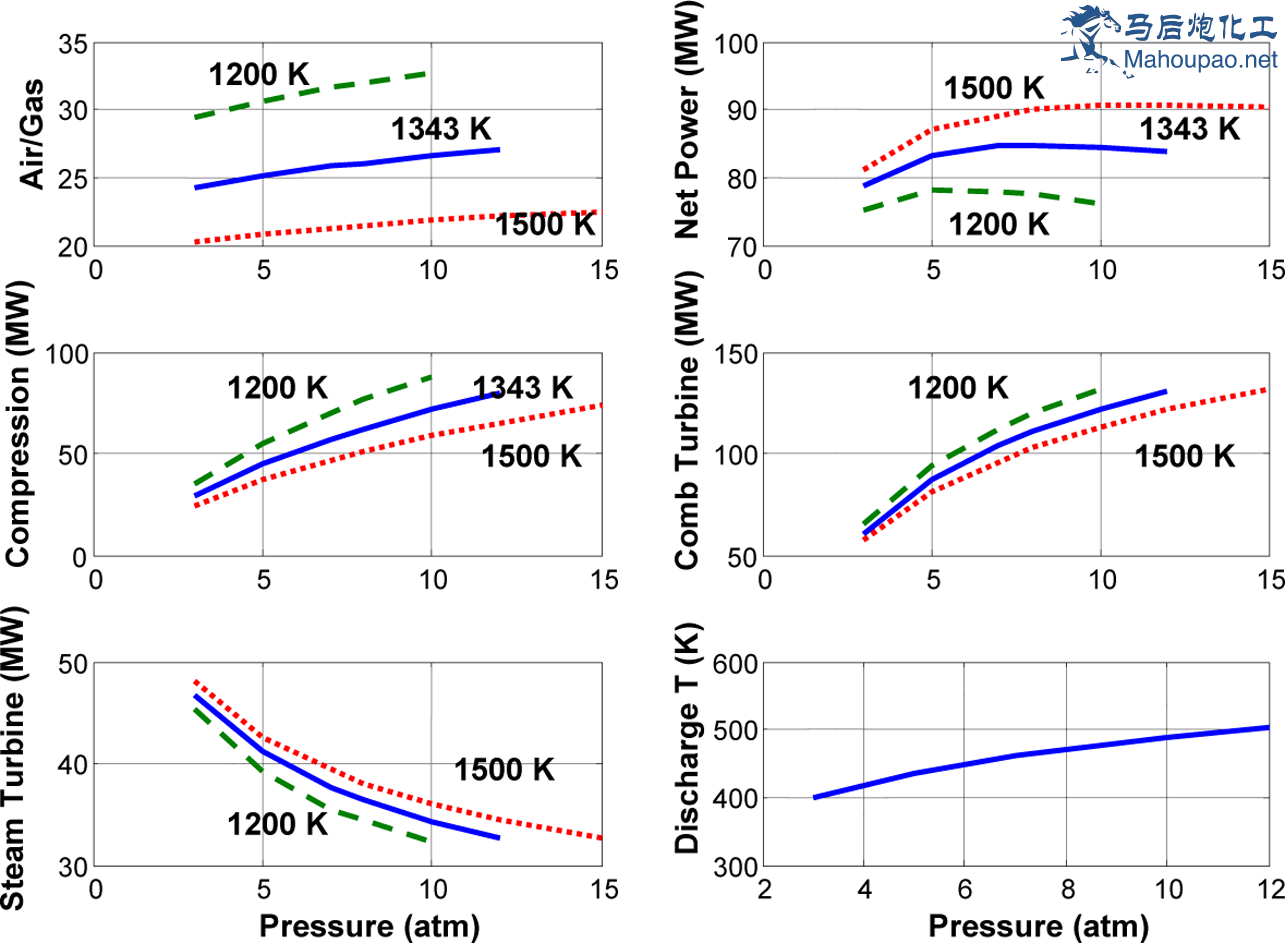

并不是……并没有要求产物的摩尔分率不变，但FUEL全部反应。我想做出的结果就是下面图中左上角第一个中1343K那条曲线

两头不见 · 发表于 2016-6-20 19:59:24

明明长草了发表于 2016-6-27 20:27
并不是……并没有要求产物的摩尔分率不变，但FUEL全部反应。我想做出的结果就是下面图中左上角第一个中13 ...

还有没有问题啊？

明明长草了 · 发表于 2016-6-20 19:59:24

两头不见发表于 2016-6-28 06:50
还有没有问题啊？

有啊，问题大了去了{:1106_361:} 这是一个二级压缩，我现在还不知道怎样让第一个压缩机的压力随着第二个压缩机压力的改变而改变

两头不见 · 发表于 2016-6-20 19:59:24

明明长草了发表于 2016-6-25 15:46
计算器模块和传递模块貌似都可以用来改变反应器压力，但是为什么我的运行结果中空气的流量还是不变呢？{: ...

这就对了，你的模拟流程中，空气流量和压力没有影响，压力只与你的设定有关；
反应器温度也一样，你设定的是等温反应器，所以，温度就不会随着你的空气流量变化了。

两头不见 · 发表于 2016-6-20 19:59:24

你的模拟流程中，我给你建立了与空气流量有关的灵敏度分析：
将反应器设置为绝热反应器，将空气流量与反应器出口温度、出口O2摩尔分率、CO2摩尔分率及CO2摩尔流量建立灵敏度分析。

两头不见 · 发表于 2016-6-20 19:59:24

运行结果如下…………

sklyion · 发表于 2016-6-20 19:59:24

{:1106_362:}{:1106_362:}{:1106_382:}{:1106_382:}
