AspenPlus中模块的温度焓值曲线多压力点设置问题

chemengineering

    请教各位，在AspenPlus中，能否将计算模块的温度-焓值曲线设置为多压力点的计算模式？该怎么设置？

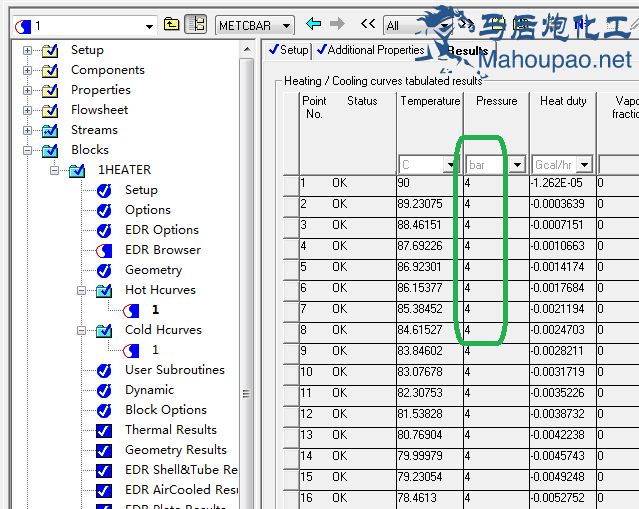

    如下图绿色标注，压力始终为定值：
    谢谢你们！

    在设置界面添加Pressure Profile即可，有多种模式可以选择，具体看软件的解释。

forever999

搞个灵敏度分析试试吧！

zxz2004

学习学习，谢谢楼主分享

chemengineering

haha123456 发表于 2016-7-11 18:05
搞个灵敏度分析试试吧！

我是想利用温度焓值曲线，将得到的物性参数导入到HTRI软件中进行换热器的计算，因为考虑到换热器有压降，所以需要不同压力下的值；要是采用灵敏度分析，计算结果恐怕没有办法导入到HTRI中了。

杞╃埜

设置Pressure Profile

chemengineering

杞╃埜 发表于 2016-7-12 08:52
设置Pressure Profile

已经试过了，非常好用；非常感谢！

forever999

chemengineering 发表于 2016-7-12 08:36
我是想利用温度焓值曲线，将得到的物性参数导入到HTRI软件中进行换热器的计算，因为考虑到换热器有压降， ...

那你的这个换热器是有压力降的吗？

chemengineering

haha123456 发表于 2016-7-12 22:14
那你的这个换热器是有压力降的吗？

是的；在这里设定（或者预估）一个换热器压力降值，然后计算出物性，然后导入到HTRI中进行计算，应该会比单压力点下的物性准确一些。

forever999

chemengineering 发表于 2016-7-13 07:44
是的；在这里设定（或者预估）一个换热器压力降值，然后计算出物性，然后导入到HTRI中进行计算，应该会比 ...

嗯，看到上边有人回复你了，主要看你模拟时候有压力降没，有的话，就可以计算出来了。

hulinren

pressure profile在哪儿呢？

chemengineering

hulinren 发表于 2016-7-14 19:30
pressure profile在哪儿呢？

Hot-Hcurves或者Cold-Hcurves都可以设置。
