求问 怎样在hysys8.6中做水合物生成曲线

大毛毛

本人菜鸟一个 还想请教各位一个问题。
我是想将天然气、正庚烷还有蒸馏水一起加入到计算中，目前已知天然气的压力为42.4bar，温度为35℃，以及天然气的组分。不知道该如何设置天然气的其他参数，能求得水合物的生成曲线。
恳请各位帮帮忙解答一下！

asill

创建一个物流（把混合物的流量，组份，温度，压力输入进去）。

然后用Ultility>Hydrate Formation就可以看到水合物的
1. 在物流温度下的水合物形成压力，和
2. 在物流压力下的水合物形成温度。

改变物流的温度或压力，就可以看到不同温度/压力下的水合物形成条件，然后就可以画出曲线了。

或者用Ultility>Envelope也可以看到水合物的形成曲线，但没有上面这种方法准确。

大毛毛

asill 发表于 2016-11-22 08:04
创建一个物流（把混合物的流量，组份，温度，压力输入进去）。

然后用Ultility>Hydrate Formation就可以 ...

谢谢您的回复~我还想问一下 我之前看到教程说，气相分数、温度和压力这三者只要输入其中两者的值，第三个hysys就会自动算出来（我理解的这个就是闪蒸计算的意思）。但是我有的时候将温度和压力输入进去后，并不能算出气相分数。请问这跟混合组分中是否加入虚拟组分有关系嘛？是不是只有加入虚拟组分时，才可以进行闪蒸计算？

大毛毛

这是我要解决的问题

这是问题给出的天然气的组分

大毛毛

asill 发表于 2016-11-22 08:04
创建一个物流（把混合物的流量，组份，温度，压力输入进去）。

然后用Ultility>Hydrate Formation就可以 ...

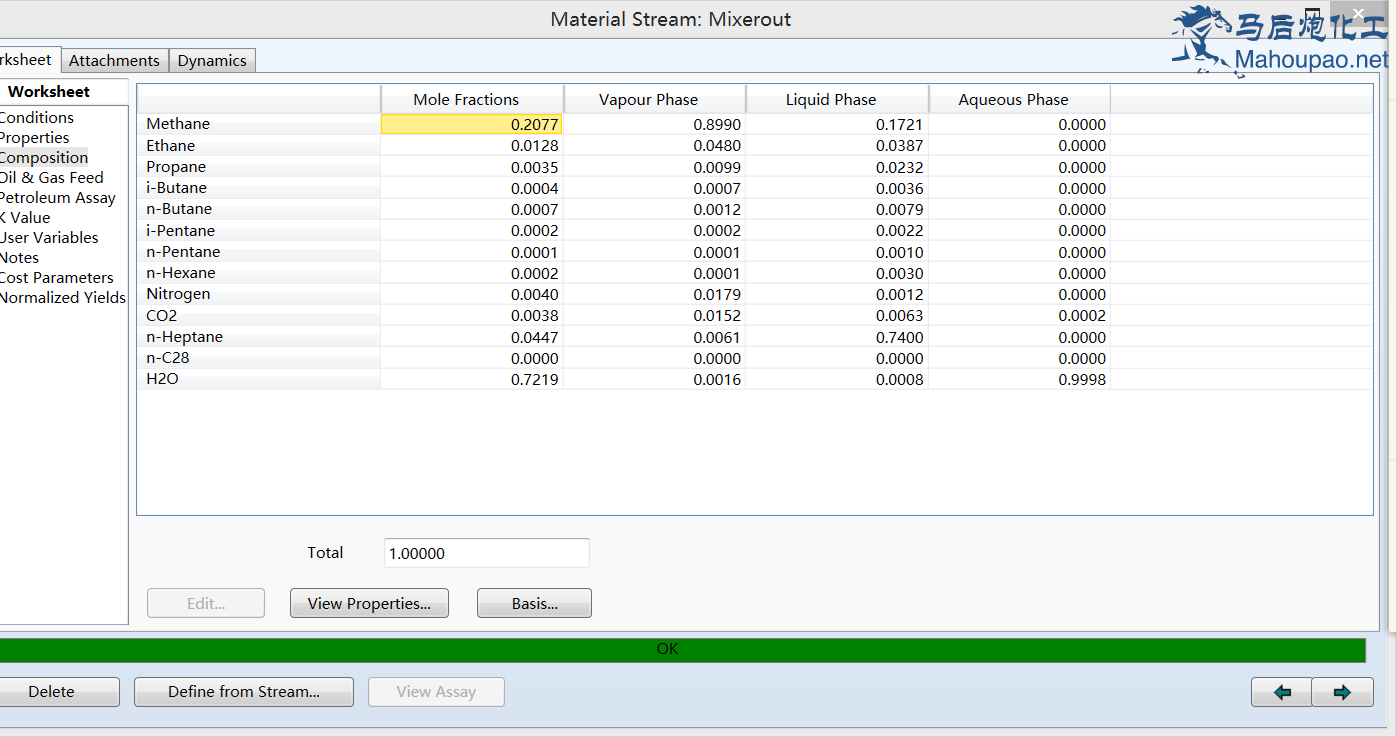

您看一下我贴的这几张图 我算出来的跟他的不太一样 不知道哪里出了问题 希望您帮忙看一下~

asill

大毛毛 发表于 2016-11-22 10:08
您看一下我贴的这几张图 我算出来的跟他的不太一样 不知道哪里出了问题 希望您帮忙看一下~

是在什么温度和压力下的200cm3的水，没说。。。
是在什么温度和压力下的100cm3的C7，没说。。。

最奇葩的是，混合之后水消失了？？？

敢问这个。。。这个。。这个是个什么书？

大毛毛

asill 发表于 2016-11-23 10:46
是在什么温度和压力下的200cm3的水，没说。。。
是在什么温度和压力下的100cm3的C7，没说。。。

这个是我看的文献上这么写的{:1106_366:} 他文章中只提到了天然气的工况 其他的也没有明说。那您看混合后应该是有水的对吧。我跟他算出的结果不一样 是不是有可能是因为初始条件设置的不一样呀。 {:1106_389:}

asill

大毛毛 发表于 2016-11-23 20:10
这个是我看的文献上这么写的 他文章中只提到了天然气的工况 其他的也没有明说。那您看混合后 ...

我和你得的结果一样（假设水和C7都是42.4bar和35度）（而且用的是Std Ideal Liquid Volume Flow）。

Std Ideal Liquid Volume Flow 和Liq Vol Flow @std Cond不同，前者没有考虑Mixing混合对体积的影响，后者考虑了混合对体积的影响。这两个都是标准情况下（1bar和15度）的体积。

还有一种可能是是他指的是，Actual Volume Flow ，意思就是在42.4bar和35度下的实际体积。（这个在物流的Properties中，而且这个是算出来的。。。）

总之了，他这个文献没有看的必要和价值，实验条件不说清楚。。。（或者故意模糊。。。）

大毛毛

asill 发表于 2016-11-24 12:53
我和你得的结果一样（假设水和C7都是42.4bar和35度）（而且用的是Std Ideal Liquid Volume Flow）。

S ...

好的谢谢您~
