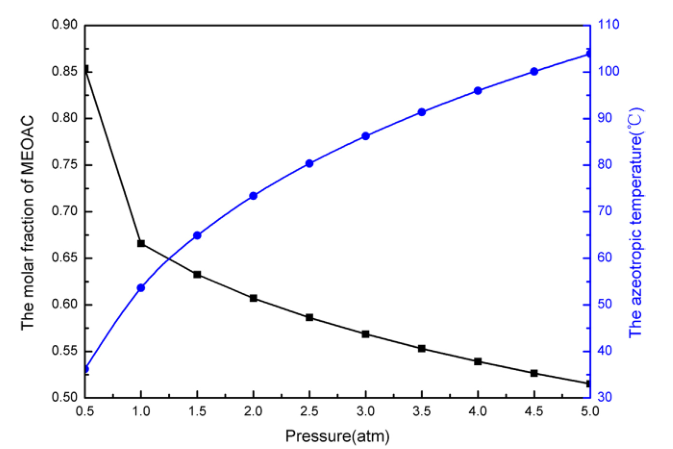

各位大神，怎么用aspen做出下面的图啊

ALAN杜 · 发表于 2017-8-6 16:31:55

愿大神发一下做出来的文件哇，aspen 7.2版本的

xytde · 发表于 2017-8-6 16:31:55

针对于具体的问题采用灵敏度分析

ALAN杜 · 发表于 2017-8-6 16:31:55

xytde 发表于 2017-8-6 20:38
针对于具体的问题采用灵敏度分析

这应该不是灵敏度分析吧，是二元共沸的物性分析，探讨不同压力对二元组分的共沸温度和组成的影响，用于做变压精馏的

zhf943522806 · 发表于 2017-8-6 16:31:55

物性分析里面可以做出来

ALAN杜 · 发表于 2017-8-6 16:31:55

zhf943522806 发表于 2017-8-7 10:47
物性分析里面可以做出来

大神求详细点啊

xsahh · 发表于 2017-8-6 16:31:55

在物性分析中可以找到

ALAN杜 · 发表于 2017-8-6 16:31:55

xsahh 发表于 2017-8-8 18:20
在物性分析中可以找到

大神能具体说说吗？物性分析了我找了但是还是没能做出这类图

xsahh · 发表于 2017-8-6 16:31:55

还有一种办法是你把数据考到origne中进行作图

枫叶的思念 · 发表于 2017-8-6 16:31:55

利用aspen里的做图工具，再物性数据中作图就行了啊

独孤狼 · 发表于 2017-8-6 16:31:55

来学习的

chenduoan · 发表于 2017-8-6 16:31:55

这貌似就是不同压力下，二元共沸两组成百分比与共沸温度的图，估计不能用aspen很难做出来，可以用二元物性分析功能做不同压力下二元组成Txy，然后保存共沸数据到excel，取各自共沸点组成和温度，用excel或者origne绘图。还有个办法就是用精馏塔蒸馏二元组成，回流比和理论板数都设置超级大，保证塔顶或者塔底是共沸组成，然后通过灵敏度分析做不同压力下这个组成和温度的关系曲线，

imeagor · 发表于 2017-8-6 16:31:55

combine two graphs into one.
