甲醇精馏问题

a469957967 · 发表于 2018-4-24 19:51:50

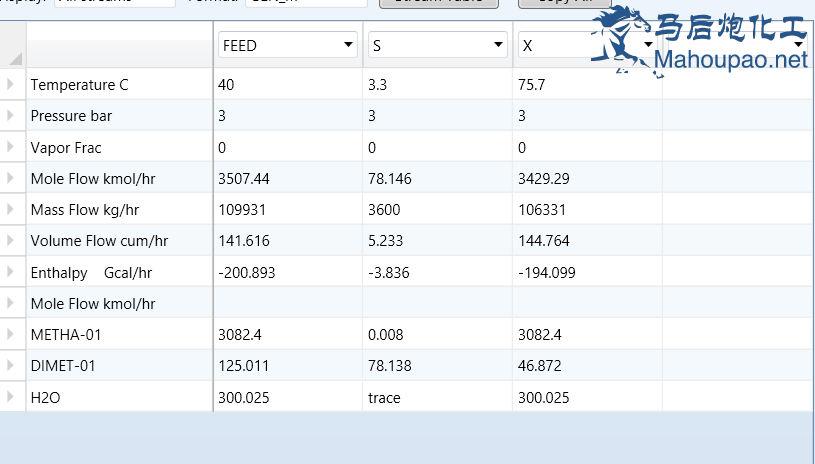

请问一下。知道进料量和压力，通过哪些操作可以提高塔顶采出量。我做了一个三元组分的分离，二甲醚，甲醇，水，想在塔顶分离出大部分的二甲醚。但是我模拟出来的结果好像有问题。大家看看图片。请问下，我可以通过调整哪些参数，增加塔顶二甲醚的排出量。

a469957967 · 发表于 2018-4-24 19:51:50

不知道为啥，塔底的二甲醚还有那么多。怎么提高一下。。是不是我操作压力设置的有问题。进料温度是40 压力300KPa
因为后面的压力不知道参数。我就把第一块塔板压力也设置成300KPa。请问可以改变哪一些参数，达到我的目的。。我把我做的文件也上传了，希望大佬解答一下。

forever999 · 发表于 2018-4-24 19:51:50

你这个体系存在共沸吧？存在共沸的话，是分不开的呢！

jiajinghua · 发表于 2018-4-24 19:51:50

调一下塔的压力。采出量之类的

HYF@WJ · 发表于 2018-4-24 19:51:50

压力调整为常压易于操作通过设计规定很容易解决你的问题

willow745420 · 发表于 2018-4-24 19:51:50

这体系没有共沸。你按照书本上的物料衡算，自己算出最小回流比和最小塔板数，然后改变这两个变量试试

HYF@WJ · 发表于 2018-4-24 19:51:50

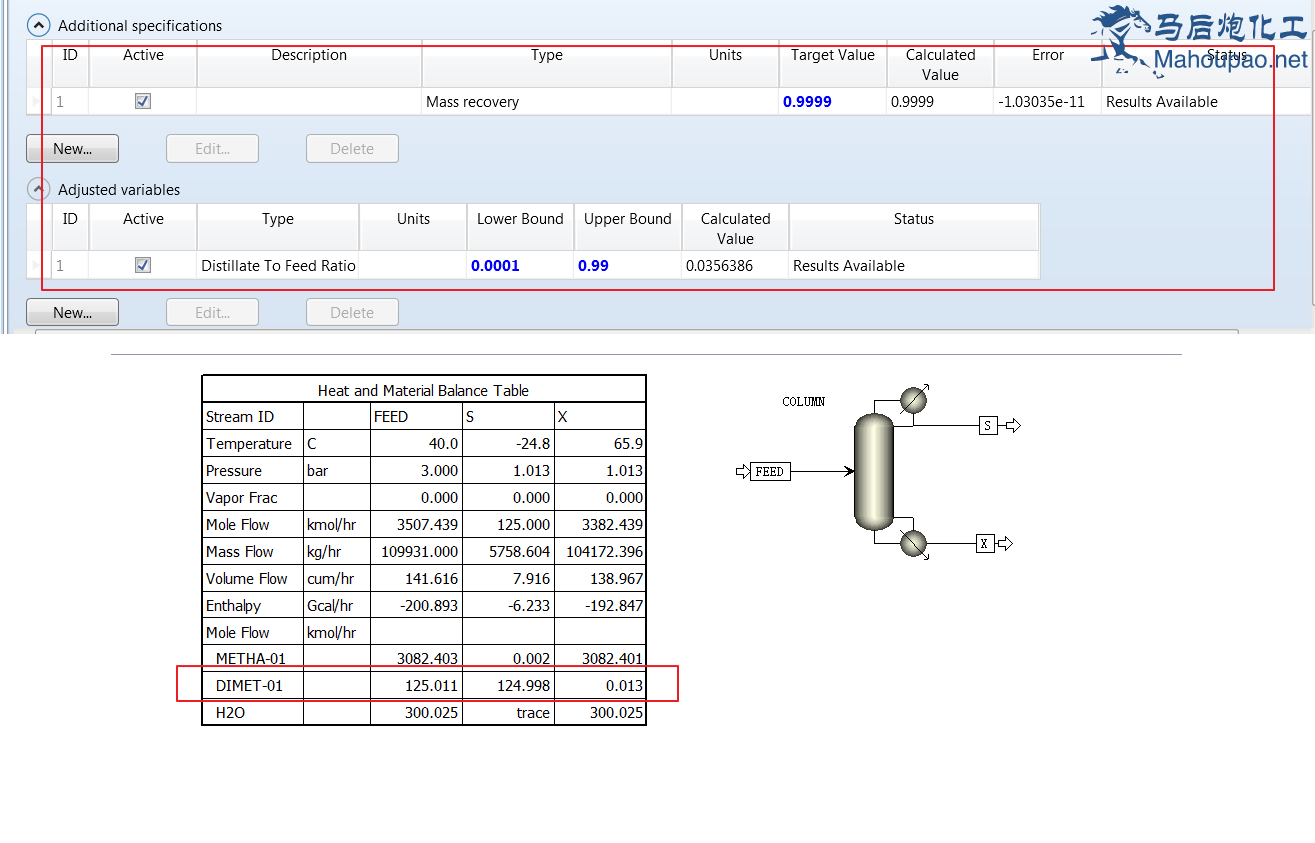

给你改好的文件参考下

a469957967 · 发表于 2018-4-24 19:51:50

HYF@WJ 发表于 2018-4-25 09:04
给你改好的文件参考下

我刚看了。但是你改的是哪几个参数。我对这个软件的了解不太多。只能按着例题来做。对比了前后不一样的.那个Distillate to feed ratio 这个是怎么样算出那个0.2222

a469957967 · 发表于 2018-4-24 19:51:50

haha123456 发表于 2018-4-25 08:09
你这个体系存在共沸吧？存在共沸的话，是分不开的呢！

我肯定要分开的把。

forever999 · 发表于 2018-4-24 19:51:50

a469957967 发表于 2018-4-25 10:17
我肯定要分开的把。

我是说，你用一个简单的塔是分不开的，需要考虑共沸情况！

HYF@WJ · 发表于 2018-4-24 19:51:50

a469957967 发表于 2018-4-25 10:13
我刚看了。但是你改的是哪几个参数。我对这个软件的了解不太多。只能按着例题来做。对比了前后不一样的. ...

软件自己算出来的呀再说了也不是0.2222 而是0.0356386 不都给你贴图了嘛看结果！

a469957967 · 发表于 2018-4-24 19:51:50

HYF@WJ 发表于 2018-4-25 09:04
给你改好的文件参考下

还有一个问题，就是我想再后面加两个塔。打算第二个塔分离百分之90的甲醇，剩下百分之10的甲醇和水在第三个塔里面分离。我刚在第一个塔后面加了一个塔，第二个塔的进料需不需要重新设置？就是把第一个塔的塔底数据哪些量输入到第二个塔？

a469957967 · 发表于 2018-4-24 19:51:50

HYF@WJ 发表于 2018-4-25 10:40
软件自己算出来的呀再说了也不是0.2222 而是0.0356386 不都给你贴图了嘛看结果！

我想说是这个0.2222.

a469957967 · 发表于 2018-4-24 19:51:50

HYF@WJ 发表于 2018-4-25 10:40
软件自己算出来的呀再说了也不是0.2222 而是0.0356386 不都给你贴图了嘛看结果！

大神，在吗？你上次帮我算出来的那个。我按这算了一遍，感觉少个步骤不知道在哪里设置，结果还是不对。

a469957967 · 发表于 2018-4-24 19:51:50

a469957967 发表于 2018-4-30 10:09
大神，在吗？你上次帮我算出来的那个。我按这算了一遍，感觉少个步骤不知道在哪里设置，结果还是不对。

意思就是，我按着你说的改成常压操作。但是结果里面塔底轻组分还是太多了，应该是和你弄得少了一个步骤，我不知道怎么弄，就你发图片那个，可以告知下吗？

HYF@WJ · 发表于 2018-4-24 19:51:50

a469957967 发表于 2018-4-30 10:23
意思就是，我按着你说的改成常压操作。但是结果里面塔底轻组分还是太多了，应该是和你弄得少了一个步骤， ...

源文件都给你了你照着来呀就是很简单很常规的一个设计规定而已

a469957967 · 发表于 2018-4-24 19:51:50

HYF@WJ 发表于 2018-5-2 15:48
源文件都给你了你照着来呀就是很简单很常规的一个设计规定而已

我知道是一个很简单的设计。我的意思是你给我框的那个红色框的图是在哪里打开的？找了好久。我现在也是乱改塔顶占原料液组分然后在凑数据。

HYF@WJ · 发表于 2018-4-24 19:51:50

a469957967 发表于 2018-5-2 22:58
我知道是一个很简单的设计。我的意思是你给我框的那个红色框的图是在哪里打开的？找了好久。我现在也是 ...

你把COLUMN下面的目录一级一级点开我就不信找不到？？？自己也要有点学习能力吧都给你说到这份上了还要我怎样啊既然对软件这么不熟悉为什么要选这个课题。。。。。

HYF@WJ · 发表于 2018-4-24 19:51:50

HYF@WJ 发表于 2018-5-5 09:20
你把COLUMN下面的目录一级一级点开我就不信找不到？？？自己也要有点学习能力吧都给你说到这份上了还 ...

算了见你太可怜了哎，，，，，，

a469957967 · 发表于 2018-4-24 19:51:50

HYF@WJ 发表于 2018-5-5 09:24
算了见你太可怜了哎，，，，，，

谢谢
