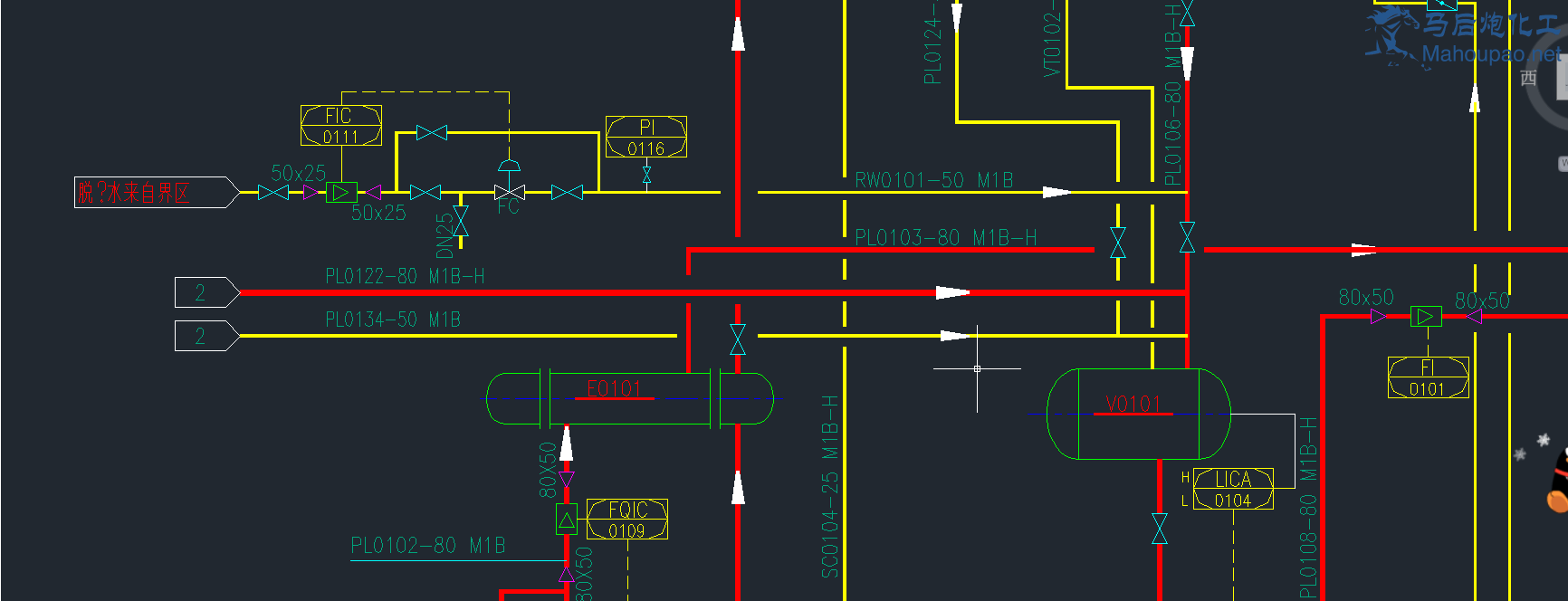

这种图画的时候有哪些重要的要求？

a469957967 · 发表于 2018-5-6 19:09:44

每一段的管长都是严格设计的吗？还是每一类设备照着设备图例的画法，画出标准的流程就好？管道长度什么的，都可以随便取？？？急求。

smxbjf · 发表于 2018-5-6 19:09:44

如是工艺流程没有必要精确管长。设备布置图考虑管长。

yunzaiyunshang · 发表于 2018-5-6 19:09:44

管长没有要求，设备的比例没有严格要求但尽量保持相对比例。

fzhl321 · 发表于 2018-5-6 19:09:44

工艺的PID和PFD都是示意，把流程和控制关系表示清楚了就好，他也不知道你这管子具体怎么布置

qyf · 发表于 2018-5-6 19:09:44

P&ID 不计管长
