有关填料塔的问题

a469957967 · 发表于 2018-5-8 22:49:27

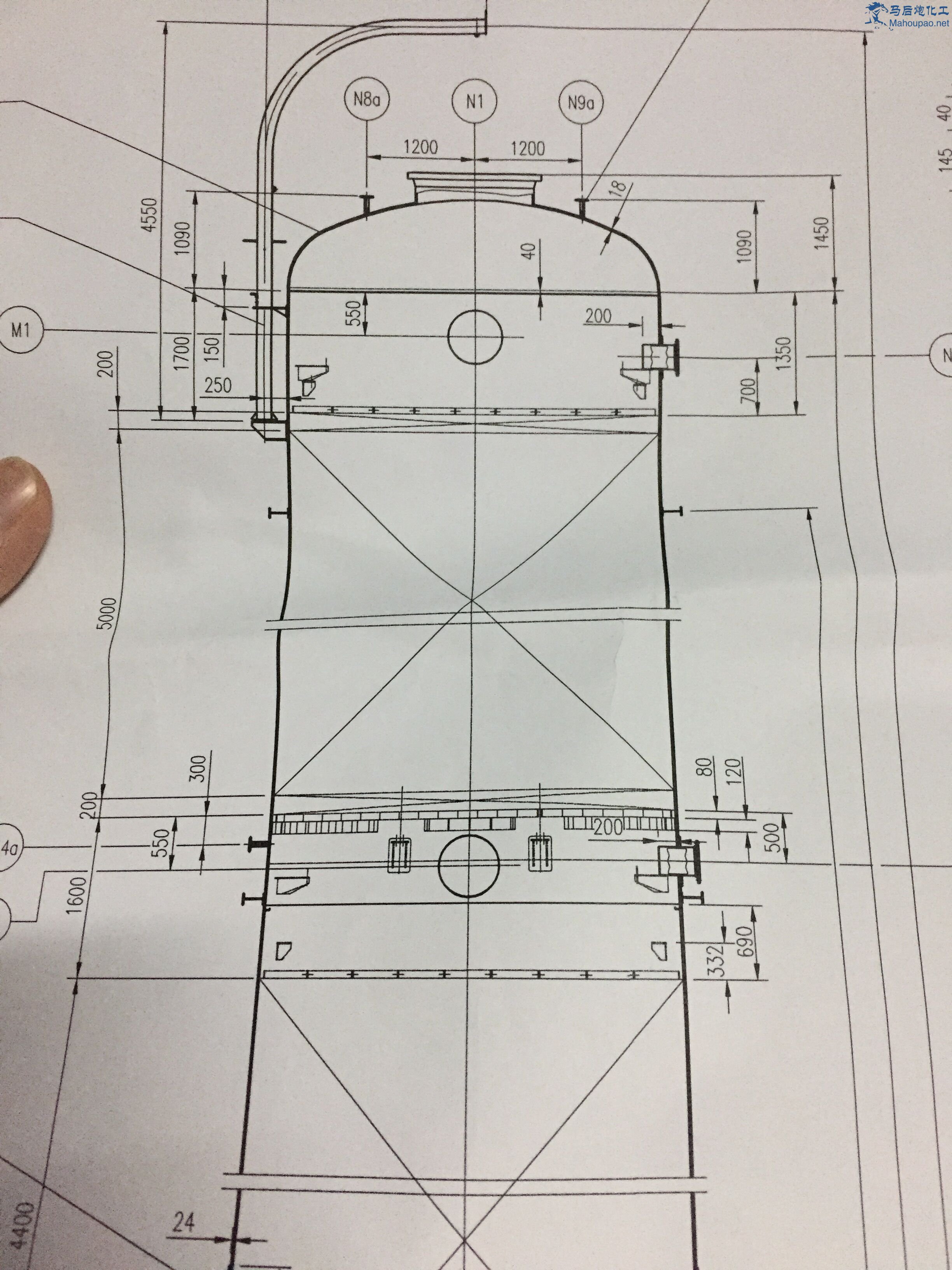

我这里拍过一份工厂的图纸。关于填料塔的，拍过来学习，为什么这个图纸和我们书上的填料塔不同，重点是图上看不见液体分布器这种东西？？？N3是进料口。塔径是4100 塔高39800 这是一份关于甲醇精馏的。塔顶去除轻组分杂质。塔底流出甲醇和重组分

海风521 · 发表于 2018-5-8 22:49:27

通常肯定是要有的。
如果现场操作正常，没有过偏流等异常情况的话，根据图纸上看，在大部分填料的上段，压盖下面由一个小段不同的填料，这段填料应该具有液体分布的功能。
我也感觉比较奇怪。

ps122 · 发表于 2018-5-8 22:49:27

哪个是N3没看出来
正常来说每段填料上方都会有液体分布器

a469957967 · 发表于 2018-5-8 22:49:27

这个画的是塔外部件吗

ling_tfeng · 发表于 2018-5-8 22:49:27

图纸按功能分很多而，一个精馏塔厂家图纸有几百页，局部结构图和概貌总图通常不在同一页。

a469957967 · 发表于 2018-5-8 22:49:27

ling_tfeng 发表于 2018-5-10 17:43
图纸按功能分很多而，一个精馏塔厂家图纸有几百页，局部结构图和概貌总图通常不在同一页。

请问一下，我了解的填料塔的液体分布器往往上面连的是进料管吧。如果有塔顶回流和塔底回流。是否会有好几个液体分布器？？？？？这样子，行吗?
