分享一个“巨大换热器”的工程设计实例

wiseboy

背景：工程上一个大型气体处理系统，气体处理量：340000 Nm3/h，四氟乙烯换热管，压降不能大于500 Pa。
分析：气体处理量本来就非常大，加上为了防腐而使用四氟乙烯（无翅片）换热管，这样换热器就非常大。
         因此使用管壳式换热器就需要好多台并联，这样非常麻烦。
         使用箱式换热器，一台就够了。

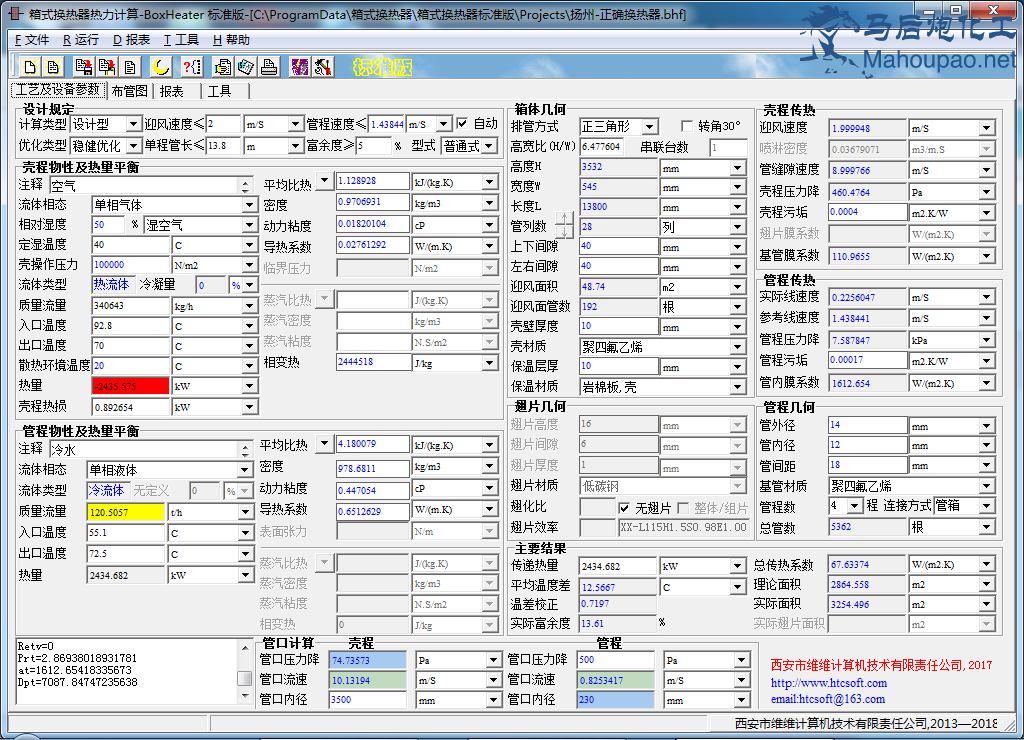

计算结果：箱式换热器，面积：3254 m2。
提醒：使用四氟乙烯（无翅片）换热管，用户深思熟虑过了成本、运行费、防腐寿命等。
         我们的任务就是按要求时设计，请不要说钛材、合金、石墨什么的个人意见。

这个换热器，小厂子一年做1两台就够了，但是你要会设计，制造并不难。

化工草堂

我也设计过一台巨无霸换热器，长27米 宽19米

zxz2004

了解了解，谢谢楼主分享

wiseboy

箱体尺寸：13800×3532×545，庞大的箱式换热器。

zhangyanzcd2009

谢谢分享，楼主辛苦

zy7181

谢谢楼主分享。

juniger

热风箱吗？！

枫叶的思念

厉害了

gzygzy1996

纯粹是联系使用软件么{:1106_383:}

jingwan1999

维维软件也有换热器计算了

wiseboy

jingwan1999 发表于 2018-8-23 08:08
维维软件也有换热器计算了

换热器 软件是维维软件的旗舰产品，也是维维软件的起家产品。

pepemar

{:1106_362:}{:1106_362:}{:1106_362:}{:1106_362:}

huweijilian

{:1106_362:}制造强，实力强{:1106_363:}

酬诚

{:1106_362:}

cg1314

谢谢分享，很详细

薛定谔的盒子

是有多大才算极限

hawbiao

了解一下，谢谢分享

zhangjun8369

谢谢楼主的分享

yjhjrh

帮顶{:1106_366:}{:1106_366:}

mfy1969mx

这个是不是空冷器（没翅片）的一种？
