AspenONE V10版 物性估算方法（以苯酚为例）
一、定义估算组分编码
打开空白文档（系统自动进入组分输入界面），输入估算组分（苯酚）识别编码：AAA（自定义编码时，不能与数据库中已有组分编码重合，组分数据为空就说明没有重合）：
二、利用绘图法输入分子结构参数
展开设计树下的分子结构（Molecular Structure）文件夹，单击下面的AAA，进入AAA分子结构输入界面：
点选结构输入（Structure）标签，单击 绘制/导入/编辑（Draw/Import/Edit）进入绘制界面：
在（碳）链选型区（Fragment）中，点击苯环，苯环变成黄色，拖动鼠标进入绘图区（苯环自动跟随），在合适的位置点击定位（苯环依然保持着跟随状态），按Esc键退出（苯环停止跟随）； 在单质元素选区（Atoms）中，点击碳（C）后松手，碳元素变成黄色，拖动鼠标对准苯环顶部节点，当节点出现苯环元素组成（－CH＝）时点击，甲基连接到苯环上，按Esc键退出（终止甲基跟随）：
在单质元素选区中改选氧元素（O），氧元素变成黄色，拖动鼠标（H2O保持跟随）对准甲基（H3C）单击，将甲基替换成羟基，按键退出（终止H2O跟随），苯酚化学结构绘制完成：
至于其它单质元素选取，点击 更多单质（More），在弹出的元素周期表上，可直接点选任何所需单质元素：
单击右上角红色X，关闭绘制界面，苯酚结构式自动加载到分子结构图像区里：
点击结构计算（Calculate Bonds），完成苯酚结构输入计算，返回首标签（General），我们发现苯酚详细结构已经输入好了：
三、 输入苯酚常压沸点
在设计树下，找到 方法（Methods）——参数（Parameters）——纯组分（Pure Components）单击进入纯组分设置界面，点击新纯组分参数（New），弹出新纯组分参数界面，将默认的 PURE-1改写为 TB（意为：常压沸点）:
点击OK！系统自动进入下面的TB输入界面，在参数（Parameters）下拉菜单中选中TB（常压沸点），在组分（Component）下拉菜单中选取 AAA（估算识别码为AAA的苯酚的组分），注意此时系统加载的温度单位是摄氏度℃，在AAA下方输入181.84 （苯酚常压沸点）：
在有了分子结构、常压沸点参数后，系统能够计算出一部分物性参数，当然如果想得到更多的物性，要在分子结构、常压沸点之外提供更多参数才行，例如：粘度、折光率、临界温度……
四、估算物性参数
在上窗口运行模式（Run Mode）下拉菜单里，选物性参数估算（Estimation）：

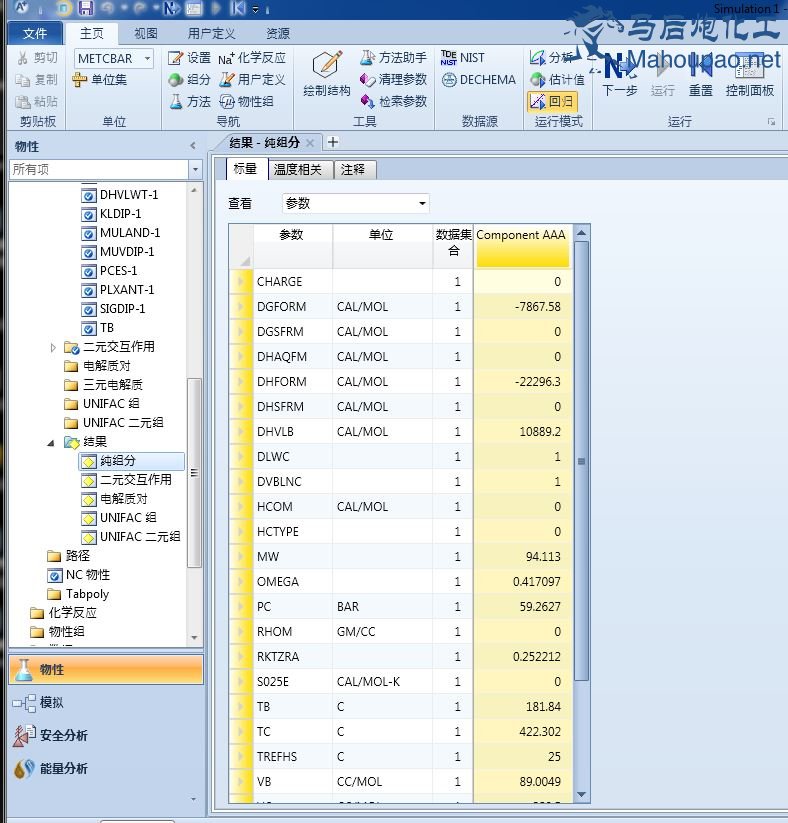

运行！在上方窗口运行模式（Run Mode）中，点选分析（Analysis）选项（由物性估算模式返回分析模式），在左边设计树下，找到估算文件夹（Estimation）下的结果（Results），单击查看估算结果（目前估算数据位于估算管理位置）：
返回左边设计树顶部的组分输入，单击进入组分输入界面，单击查看（Review），将估算结果数据转入到组分参数结果。
左边设计树——方法（Methods）——结果（Results）——纯组分（Pure Components）单击查看估算参数结果（数据已经由估算管理转入到参数管理）：
点击上述表单右上角的拷贝到组分输入按钮（Copy to Imput），在弹出对话框中，单击OK！将估算得到的参数由参数管理位置转到组分输入位置，此时返回组分输入时，就能在查看（Review）里看到AAA（苯酚估算的）物性参数了：
再在AAA下面添加C6H6O （相当于输入另一个新组分），目的是加载Aspen数据库中的苯酚物性参数，再点击查看（Review），就能看到估算结果与数据库资料的对比了：
五、估算结果与数据库资料对比
此时，估算组分参数才能与来自数据库的其他组分参数，共同加入Aspen模拟运行。
六、 结果评价
当缺乏物性数据时，仅仅依靠分子结构与常压沸点两个参数，估算出这么多关键参数实属不易，且精度完全满足工程计算要求。当然，做为学术研究断不可取，可不要忘记Aspen是工程设计研究软件。
|
