氢能源供气系统

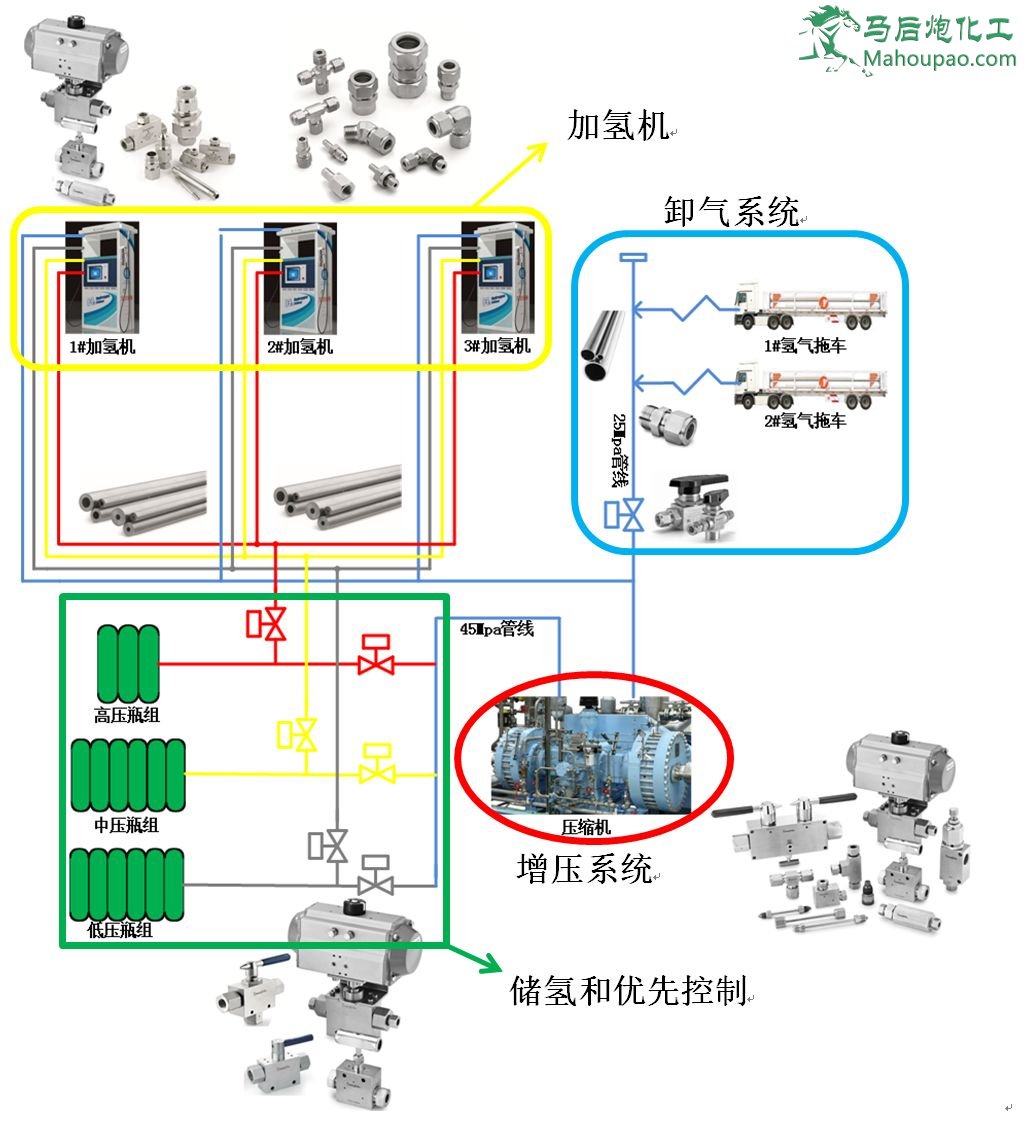

加氢站供气系统示意图
加氢站基本介绍
加氢站是对高压氢气的储存、输配、加注等技术的综合应用。加氢站工艺流程主要组成包括：卸气系统、增压系统、储气和优先控制系统和加氢机。
常见35Mpa加氢站采用氢气长管拖车将小于25MPa的压缩氢气从氢气生产单位运送到加氢站后，通过站内压缩机对氢气进行增压。氢气增压系统是整个加氢站的关键组成，为保证氢气纯度目前常采用隔膜式压缩机（应用成熟度高），压缩机将氢气增压后输送至站内储氢瓶组，储氢瓶根据氢气加注控制策略的要求按一定体积比例分为高压储气瓶组、中压储气瓶组和低压储气瓶组，每一级都有单独的氢气管道将高压氢气从储氢瓶组输送至加氢机侧，压缩机通过优先控制系统按照高压储气瓶组→中压储气瓶组→低压储气瓶组的增压顺序进行增压，而加氢时储氢瓶组通过优先控制系统按照低压储气瓶组→中压储气瓶组→高压储气瓶组的顺序给氢燃料电池汽车加氢。
目前加氢站常采用这种分级加注（Cascade Filling）模式，是压注方法，为了使氢燃料电池汽车车载储氢瓶达到35Mpa，储氢瓶的压力达到40-45Mpa才能实现快速加氢。
加氢机的主要功能是安全的控制给氢燃料电池汽车进行加氢，并精确的计量加氢量进行售气。氢气进入加氢机后，通过过滤器、单向阀、气动球阀（或者高压电磁阀）、流量计、拉断阀、软管，最后由加氢枪嘴注入氢燃料电池汽车储氢瓶，从而实现了给氢燃料电池汽车加氢。
以上就是沃飞科技为大家简单介绍的氢能源供气系统——加氢站，希望能给大家提供参考
|
|
