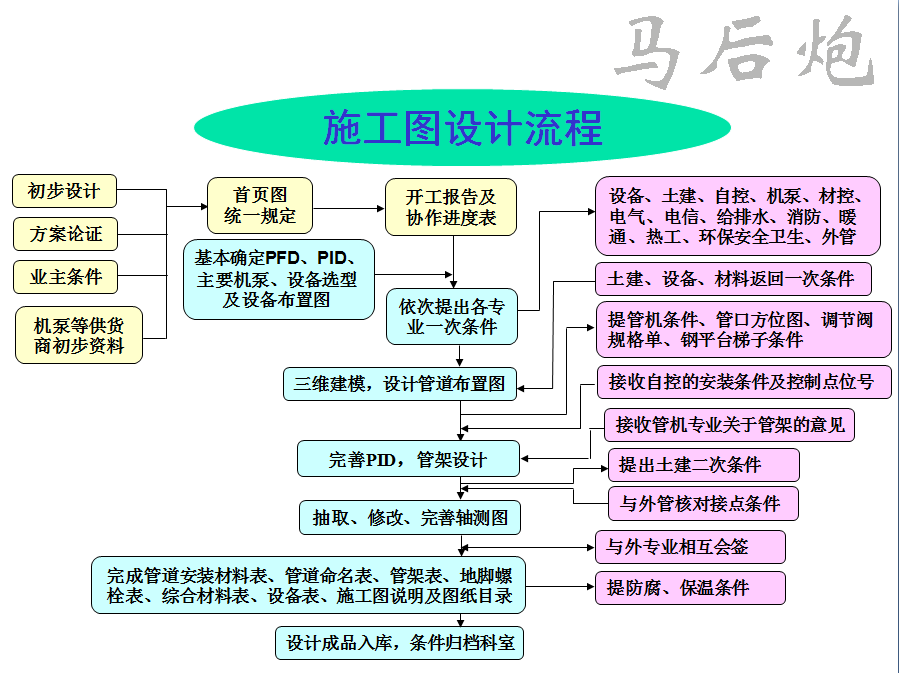

施工图设计流程扫盲贴

Horse · 发表于 2010-8-7 16:32:45

施工图设计流程扫盲贴

zhuliangbest · 发表于 2010-8-7 16:32:45

看一下，菜鸟学习一下

linglingba66 · 发表于 2010-8-7 16:32:45

czpzx · 发表于 2010-8-7 18:44:37

呵呵，马哥为了论坛付出了很大的心血，辛苦了

金子 · 发表于 2010-8-12 08:57:28

回复 1# Horse

真是辛苦了，我只是一过河小马，想给你加分可是级别不够。

Horse · 发表于 2010-8-12 09:00:34

评分是都可以评分的。。

holybird · 发表于 2010-8-14 00:58:33

初入行！
学习了！

syinight · 发表于 2010-8-16 08:34:11

学习了~~~~~

chenhaijunsjy · 发表于 2010-8-31 10:09:08

读懂了,谢谢!

mahoupao.com · 发表于 2010-9-4 01:01:31

确实直观，不过搞设计，工艺手册看过就清楚具体流程了

落叶 · 发表于 2010-9-4 08:45:00

回复 1# Horse

这个表还有点问题，管道命名表和PID一起提交的，安装材料表和轴测图一起发表的。其中还有一个WBS你没有写上。

wuyun · 发表于 2010-9-19 09:33:01

还要继续扫盲

mahpyz · 发表于 2010-9-20 13:41:52

还可以，值得学习一下。

amen10 · 发表于 2010-12-4 21:53:31

初来乍到多多包涵

amen10 · 发表于 2010-12-4 21:54:19

初来乍到谢谢支持！！！！！

yzy0022 · 发表于 2010-12-5 00:41:58

XUEXILE
学习了，好图啊

chenhaijunsjy · 发表于 2011-1-21 08:31:37

需要的是附件

chenhaijunsjy · 发表于 2011-2-10 08:42:55

看后很受启迪,谢谢

penryn · 发表于 2011-2-14 10:21:40

谢谢楼主分享

yuxiaohu123141 · 发表于 2011-2-21 11:20:34

神马神马神马神马
