求助！为什么只改变选项结果相差这么大

wirklich · 发表于 2019-3-21 20:14:13

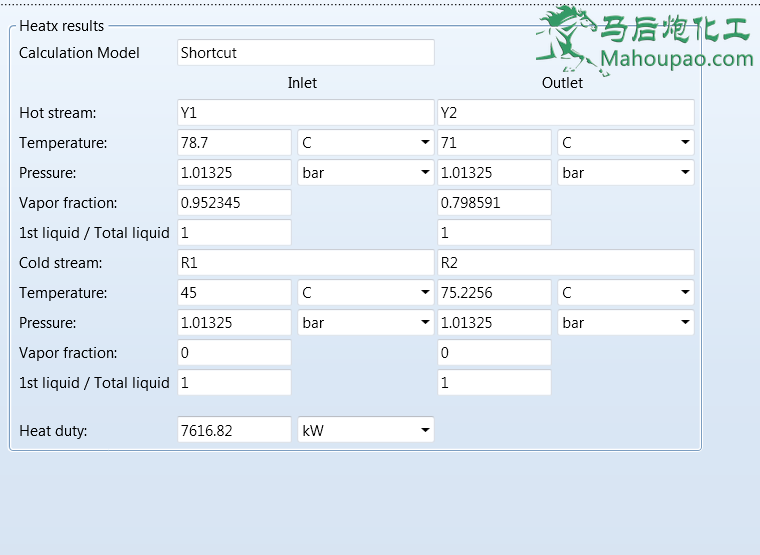

想询问各位大神为什么在我只是把冷流股的出口温度70度改为热流股出口温度80度后模拟出来就是我红圈圈出的地方相差那么大
我做的是烟气水的换热器
冷流股的出口温度70度和热流股出口温度80度条件是对等的按理来说模拟出来的结果应该是相同的为什么相差这么大
求解！求解！求解！
模型是aspen plus中的HeaterX

wirklich · 发表于 2019-3-21 20:14:13

各位大神求助啊！

wirklich · 发表于 2019-3-21 20:14:13

物性方法选的是PR 问题出在哪里呢就只是单纯的模拟了一个换热器 HeaterX

xl20122013 · 发表于 2019-3-21 20:14:13

仔细查看相态变化，热流体78度有液相出现了

wirklich · 发表于 2019-3-21 20:14:13

xl20122013 发表于 2019-3-21 21:54
仔细查看相态变化，热流体78度有液相出现了

可以说的再仔细一点嘛我本来就是水和烟气换热有液相出来是指烟气冷凝了吗？你的意思是说变化大的原因是因为烟气冷凝？放出的热量变少了吗？但是只是单纯的几度会导致水的温度变化这么大吗？请明确指示麻烦你了

Jerviswang · 发表于 2019-3-21 20:14:13

wirklich 发表于 2019-3-21 22:16
可以说的再仔细一点嘛我本来就是水和烟气换热有液相出来是指烟气冷凝了吗？你的意思是说变化大的原因 ...

他的意思是有冷凝，所以有潜热，水吸收了相当大的潜热量，所以温度才会升高这么多。

zhougla_seu · 发表于 2019-3-21 20:14:13

亲，您这边有潜热呢

edwardlau · 发表于 2019-3-21 20:14:13

烟气中的水蒸气冷凝影响比较大吧

wirklich · 发表于 2019-3-21 20:14:13

zhougla_seu 发表于 2019-3-22 08:30
亲，您这边有潜热呢

对的潜热我是能理解的但是不能理解的是这个烟气温度只变化一点水的温度变化那么多按理来说的话烟气的比热容比水的要小一些的

wirklich · 发表于 2019-3-21 20:14:13

edwardlau 发表于 2019-3-22 08:32
烟气中的水蒸气冷凝影响比较大吧

但是我按照两个模拟的结果又进行了理论计算就是手算也不应该相差这么大个人理解的话烟气温度没降低一度水出口端的变化应该是呈现一个类似于线性的关系在这个模拟中感觉没办法实现啊

edwardlau · 发表于 2019-3-21 20:14:13

wirklich 发表于 2019-3-22 08:43
但是我按照两个模拟的结果又进行了理论计算就是手算也不应该相差这么大个人理解的话烟气温度没降低 ...

也许可以看看空气的湿焓图

wirklich · 发表于 2019-3-21 20:14:13

edwardlau 发表于 2019-3-22 20:13
也许可以看看空气的湿焓图

能再指点的详细一点吗谢谢

wirklich · 发表于 2019-3-21 20:14:13

这一幅图就相差更大了更不能理解了

zhougla_seu · 发表于 2019-3-21 20:14:13

做过类似问题，别说差1℃就是0.1℃，有潜热的话，结果差别就很大

wirklich · 发表于 2019-3-21 20:14:13

zhougla_seu 发表于 2019-3-25 12:13
做过类似问题，别说差1℃就是0.1℃，有潜热的话，结果差别就很大

那有没有比较好的方法呢理论计算吗？或者模拟中有没有好点的办法解决？
