aspen dynamics中换热器

zzz1995zzz

请教大家一个关于aspen dynamics问题

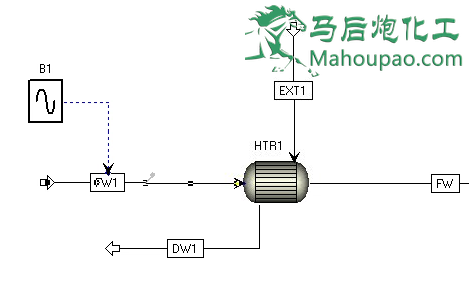

我在aspen plus中建了一个加热器 规定热流出口为定值 （没有规定几何参数和换热器参数） 然后生成了aspen dynamics文件

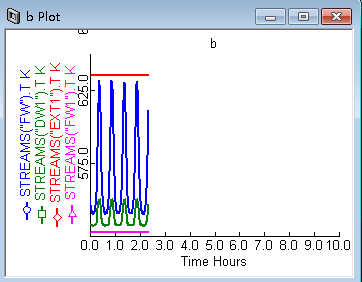

在冷流体流量加入震荡信号 运行发现热流出口温度也呈现震荡变化 不符合原来热流出口定值的条件

是不是说在动态时 按照原来静态时按照设计条件： 规定热流出口为定值 生成的换热器几何参数，来运行计算呢？
那么如何查看这个换热器的几何参数呢？

tvb

很厉害呀，。。

zzz1995zzz

在 aspen plus中没有设置dynamic model 设置的instantaneous 也能生成动态文件

zxz2004

学习学习，谢谢分享

55656937

设置的瞬时就是没有动态渐变效果，就是你输入值变化了，立马结果跟着变，而不会是考虑到液位的渐变。

花林似霰

稳态计算出换热系数，动态计算需要换热面积，然后用在稳态中之前标定的换热系数来计算出口温度的

zzz1995zzz

花林似霰 发表于 2019-10-30 14:18
稳态计算出换热系数，动态计算需要换热面积，然后用在稳态中之前标定的换热系数来计算出口温度的

但我在稳态是用的是design模式，设定热流出口温度为定值，转成aspen dynamics时没有输入几何参数也能转成动态文件 （在换热器 dynamics 中选的是instantanous）没有规定换热系数 这时候生成的动态模型是按照是么不变来计算的呢？

zzz1995zzz

55656937 发表于 2019-10-30 13:57
设置的瞬时就是没有动态渐变效果，就是你输入值变化了，立马结果跟着变，而不会是考虑到液位的渐变。

奥奥 那我原来稳态时是design模式，规定出口热流温度为定值。在瞬时模式下，是按照什么原理来计算热平衡的呢？此时已经不满足原来的出口热流温度为定值了， 几何尺寸还是换热系数呢？

zzz1995zzz

zzz1995zzz 发表于 2019-10-30 15:19
奥奥 那我原来稳态时是design模式，规定出口热流温度为定值。在瞬时模式下，是按照什么原理来计算热平衡 ...

在dynamics模式下，只需要输入这几个参数就能反映水位的变化了么？水位变化有哪些动态过程中的数学影响呢？影响蒸气压？冷凝压力？

55656937

zzz1995zzz 发表于 2019-10-30 15:19
奥奥 那我原来稳态时是design模式，规定出口热流温度为定值。在瞬时模式下，是按照什么原理来计算热平衡 ...

根据尺寸和系数

55656937

zzz1995zzz 发表于 2019-10-30 15:21
在dynamics模式下，只需要输入这几个参数就能反映水位的变化了么？水位变化有哪些动态过程中的数学影响呢 ...

有体积就可以算holdup，所有的变量都会有影响，因为流量压力温度都变

zzz1995zzz

55656937 发表于 2019-10-30 15:52
根据尺寸和系数

是aspen plus中原来design模式生成的几何参数么？ 换热系数是规定的输入，在哪可以看到这个设计的换热面积呢？

zzz1995zzz

55656937 发表于 2019-10-30 15:54
有体积就可以算holdup，所有的变量都会有影响，因为流量压力温度都变

温度压力的变化可以理解。流量变如何理解呢？我这动态流量的变化是给入一个输入震荡信号 。水位的波动怎么影响流量呢？

zzz1995zzz

zzz1995zzz 发表于 2019-10-30 16:49
是aspen plus中原来design模式生成的几何参数么？ 换热系数是规定的输入，在哪可以看到这个设计的换热面 ...

我原来使用的是shortcut 的design模式

zzz1995zzz

55656937 发表于 2019-10-30 15:54
有体积就可以算holdup，所有的变量都会有影响，因为流量压力温度都变

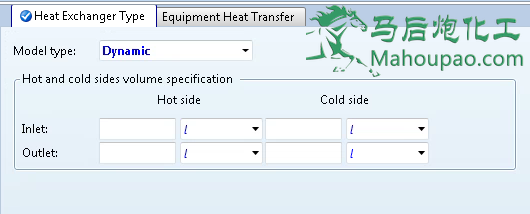

heater设置dynamic输入时 热端inlet体积和热端outlet体积是什么意思 对于管壳式换热器 热端走管侧 填的都是总管体积同一个数么

55656937

zzz1995zzz 发表于 2019-10-30 16:57
温度压力的变化可以理解。流量变如何理解呢？我这动态流量的变化是给入一个输入震荡信号 。水位的波动怎 ...

瞬时的时候是进口=出口，动态的时候是进口=出口+容器的累积

55656937

zzz1995zzz 发表于 2019-10-30 16:49
是aspen plus中原来design模式生成的几何参数么？ 换热系数是规定的输入，在哪可以看到这个设计的换热面 ...

你用的是AD，为什么要在A+里看，应该在AD里看啊

55656937

zzz1995zzz 发表于 2019-10-30 16:49
是aspen plus中原来design模式生成的几何参数么？ 换热系数是规定的输入，在哪可以看到这个设计的换热面 ...

当然也是从A+同步过去的，在thermal results里可以查看，但是最终你研究的是AD，不是A+，一旦生成AD文件，就跟A+没关系了。所以最终还是要在AD里看

zzz1995zzz

55656937 发表于 2019-10-31 08:47
你用的是AD，为什么要在A+里看，应该在AD里看啊

谢谢啦！！！ 我还有两个问题想请教一下
1. hold up 只有四个参数 只有这四个参数会影响动态特性么 采用shortcut模式设计的换热器和采用输入结构比如说edr文件的换热器相比 如果holdup参数相同 动态特性也会相同么？
2. 我在AD里面找到了（heater-右键 configure）设计的换热面积，但是没找到水位之类的反应动态特性的参数 请问是在哪呢？
多谢多谢~~

55656937

zzz1995zzz 发表于 2019-11-1 16:51
谢谢啦！！！ 我还有两个问题想请教一下
1. hold up 只有四个参数 只有这四个参数会影响动态特性么 采用 ...

1. 还是看AD，不管A+里什么设置
2. 应该是heatx，不同的设置有不同的选项，不行就看all variable, 里面有进出口体积的参数。
