PDM钢结构，梁与柱连接点无法使用修剪split-trimmed功能，提示错误。

FORREST_GUMP'S

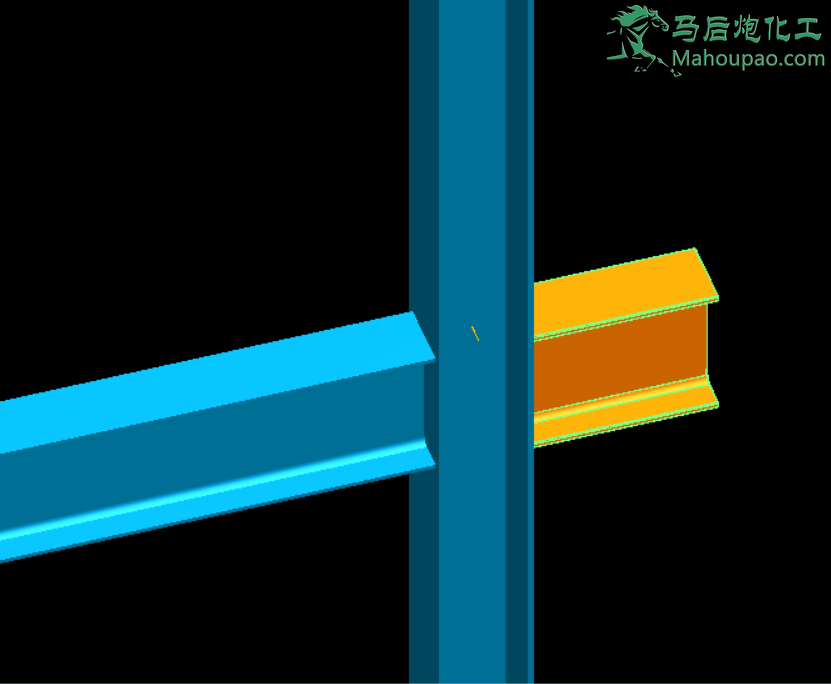

DMS12.1 钢结构，梁与柱连接点无法使用修剪split-trimmed功能，提示错误。
选择split-nodes也出现同样的错误和提示。
请问，这是什么原因引起的，如何解决，谢谢！！

dyrh.f09

FORREST_GUMP'S 发表于 2019-12-26 11:46
谢谢指导。
柱的中心线在截面中心，梁中心线在顶平面中心，梁柱中心线是交叉的。
大侠你说的无交点是不 ...

你可以把梁的长度拉到柱外平面。

dyrh.f09

中心线无交点，不认为是同结构，所以不剪切！

FORREST_GUMP'S

dyrh.f09 发表于 2019-12-26 11:28
中心线无交点，不认为是同结构，所以不剪切！

谢谢指导。
柱的中心线在截面中心，梁中心线在顶平面中心，梁柱中心线是交叉的。
大侠你说的无交点是不是指：此交叉处没有节点SNOD或没有连接关系SJOI？

dyrh.f09

dyrh.f09 发表于 2019-12-27 10:02
你可以把梁的长度拉到柱外平面。

梁中线和柱中线肯定不交！

FORREST_GUMP'S

dyrh.f09 发表于 2019-12-27 10:02
你可以把梁的长度拉到柱外平面。

谢谢大侠。
把梁拉长后，就能修剪了。

dyrh.f09

FORREST_GUMP'S 发表于 2019-12-31 10:47
谢谢大侠。
把梁拉长后，就能修剪了。

不客气！只是出现过同样问题，有了解决方法，提示下你是不是同样问题，解决了就好！
