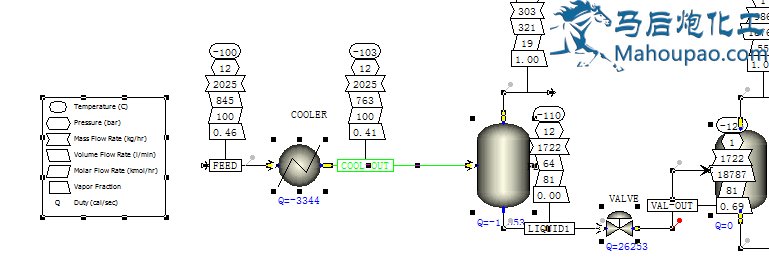

请问ASPEN 8.4模拟流程图怎么输出为CAD文件？

zb030121 · 发表于 2020-3-13 09:14:01

zhougla_seu · 发表于 2020-3-13 09:14:01

看看是否有人搞过这个

波波 · 发表于 2020-3-13 09:14:01

据说没有这个功能

无聊阁大学士 · 发表于 2020-3-13 09:14:01

很少这样干的，模拟的流程图与设计图纸的流程图完全两回事，作设计都是模拟后再重新绘制PID图纸，在下出差在外计算机里没有Aspen，替你查了下，没有试，自己试试看吧。
用export输出*.dfx格式文件，用CAD直接就可以打开，再存为*.dwg即可。

zb030121 · 发表于 2020-3-13 09:14:01

无聊阁大学士发表于 2020-3-13 12:40
很少这样干的，模拟的流程图与设计图纸的流程图完全两回事，作设计都是模拟后再重新绘制PID图纸，在下出差 ...

8。4版本没有.dxf 格式

zxckkzxc · 发表于 2020-3-13 09:14:01

输出不了。

jjzg2004 · 发表于 2020-3-13 09:14:01

更高的版主还能输出吗？
