为什么做ASME 人孔程序
在做ASME设计或者业主有要求时，很多时候的人孔必须要采用ASME或者HG美标法兰，没有办法直接采用国标的人孔标准（欧标）。
尽管在TK1程序中，有一些搜集的ASME人孔，但是很多时候调用完成需要修改的地方比较多。
为了方便迅捷的绘制ASME人孔法兰，对于ASME人孔进行了归纳和总结。对于DN450，DN500和DN600的压力等级为Class150,300,600的垂直吊盖人孔,水平吊盖人孔,水平回转盖人孔，进行了系列化。
如何实现
首先绘制3*3*3=27个1:1的人孔的主视图和俯视图。
第二：绘制3张A1哑图。
第三：输入哑图所配的数据以及明细数据，下图为一部分数据。
第四：按照绘图习惯，编写代码，尽量考虑其现实中的实用性，再减少输入的同时，考虑各种组合工况，最终界面如下：
动画演示
程序特点：
1. 人孔考虑无补强，有补强以及锻管的情况。 如果为锻管，出锻管按比例的制造图。
2. 法兰系列分为ASME B16.5和HG/T 20615，并出对应的法兰（盖），螺柱，螺母等明细表。
3. 绘制真实接管高度相贯线。 动画演示如下：
垂直吊盖人孔
水平吊盖人孔
水平回转盖人孔
VCAD的其它人孔
VCAD含有各种人孔，比如钢制人孔手孔HG/T 21515-2014~HG/T 21531-2014的所有人手孔自动出图。
比如人孔制造图，从HG/T 21515~21527-2014。
再也不用扫描人孔的PDF图纸了。
比如衬不锈钢人孔的制造加工图，1999版本的。

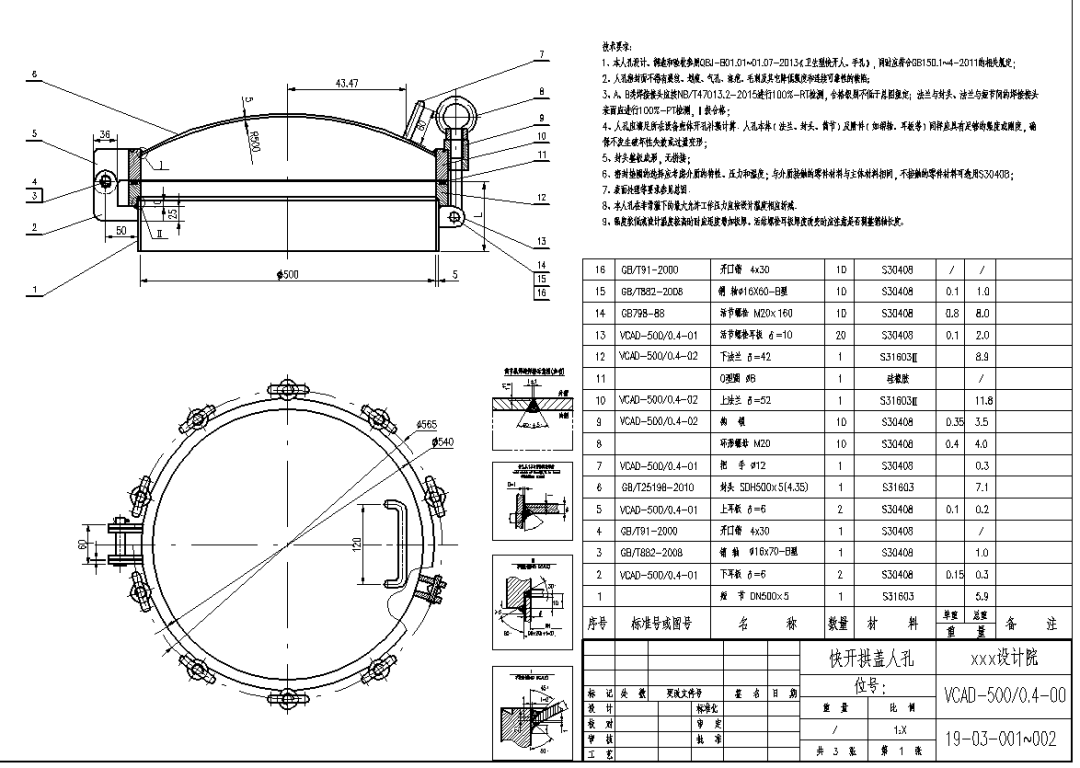

以及不少快开拱盖人孔。
作为设计参考是很不错的。
衬不锈钢人孔
