液氨罐使用温度模拟计算

banknation · 发表于 1970-1-1 08:00:00

本帖最后由 banknation 于 2020-6-9 20:15 编辑

液氨罐使用要非常小心，夏日里决不能让罐体暴露在阳光下，更不能人为加热
本人曾亲眼见识过罐体开裂事故，造成2人冻伤！
今天利用Aspen Plus计算使用温度，供大家参考（计算细节不便公开，敬请原谅）
计算前提、基准

蒸发速率为40公斤/时工作状态下（液氨约在17小时用尽）：
允许使用温度为46摄氏度！

Stonebreaker · 发表于 1970-1-1 08:00:00

有个模拟计算模型分享就更好了，谢谢分享

zxk1355114 · 发表于 1970-1-1 08:00:00

我有点不太懂这个意义是什么，罐体内剩余量只跟抽出量有关啊，假如你不往外边抽氨气，那罐内只会在一定温度下达到气液平衡，罐体压力就只取决于温度多少，所以怎么判断罐体安不安全呢？再说如果罐体设计的时候就考虑了最高工况温度压力，那也就不会发生泄露啊

qyf · 发表于 1970-1-1 08:00:00

谢谢你的分享

wxch99219 · 发表于 1970-1-1 08:00:00

谢谢楼主分享！

banknation · 发表于 1970-1-1 08:00:00

本帖最后由 banknation 于 2020-6-10 09:09 编辑

zxk1355114 发表于 2020-6-10 07:42
我有点不太懂这个意义是什么，罐体内剩余量只跟抽出量有关啊，假如你不往外边抽氨气，那罐内只会在一定温度 ...

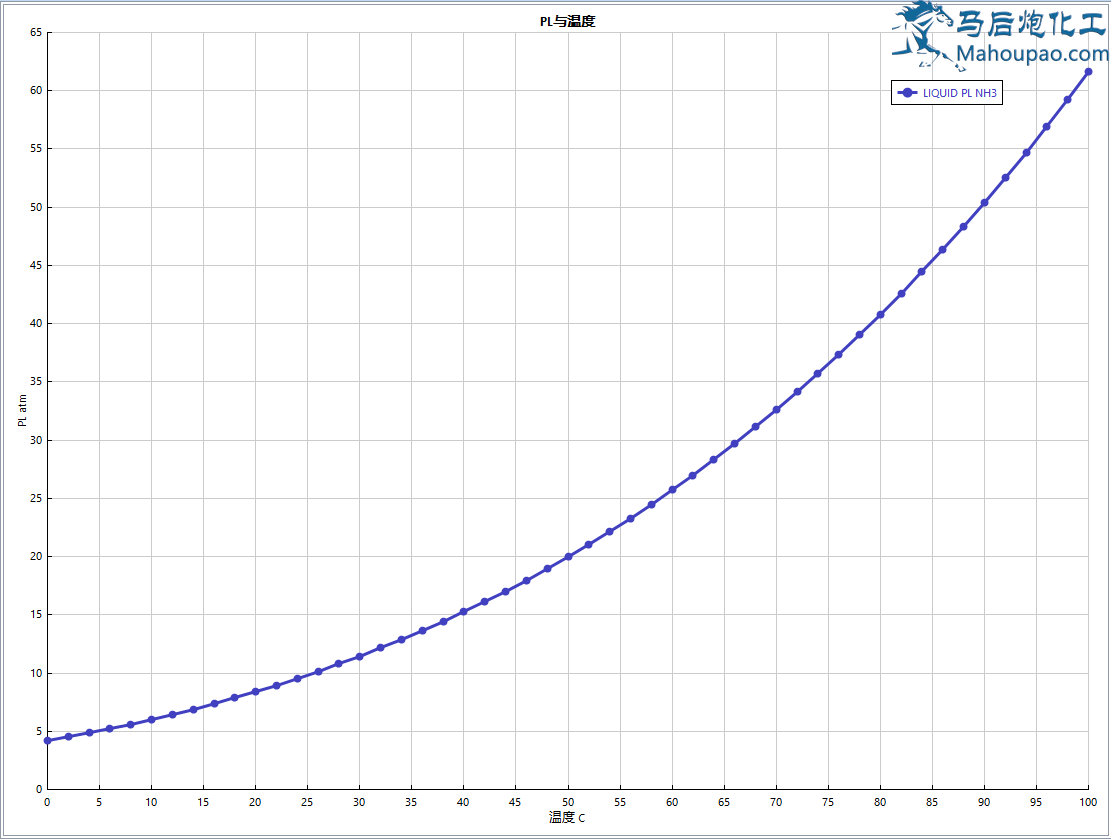

我理解氨气是由蒸发的液氨压出去的，此时温度是过程的推动力，这可以通过氨饱和蒸汽压力与温度的关系看清楚

当温度为46摄氏度时，饱和蒸汽压力恰好是设计工作压力18 atm；
而66摄氏度时，饱和蒸汽压力就达到30 atm，如果用小石块打击一下罐体就会发生危险！
此时，如果你开着出口管的阀门，还算好；一旦关闭上阀门就麻烦了，你不用氨气了，可液氨还在继续蒸发，事故就是这样发生了！
但是，这是静态下做出的分析，无法说明实际操作过程（动态输出氨气）时的情况，所以才有上述计算
在动态下，求出系统稳定工作时的各种条件参数。比如，在46摄氏度时，如果关闭阀门，压力最高为18 atm，系统是安全的。
任何一位工程师都不会考虑，把液氨罐放置在夏日的阳光下，或者用蒸汽直接加热的情况，因为这绝对不允许！
你明白了吗？

zxk1355114 · 发表于 1970-1-1 08:00:00

banknation 发表于 2020-6-10 08:37
我理解氨气是由蒸发的液氨压出去的，此时温度是过程的推动力，这可以通过氨饱和蒸汽压力与温度的关系看清 ...

那这就是设计问题了，设计压力考虑的不合理，就算我不开阀门，让其蒸发达到饱和温度，罐体也不应该发生破坏，再说环境温度最多不可能超过40度，如果避免阳光直射，做好保温措施，完全能够避免液氨升温的

hxall · 发表于 1970-1-1 08:00:00

谢谢楼主分享！！

空o城 · 发表于 1970-1-1 08:00:00

bzjiayuan · 发表于 1970-1-1 08:00:00

计算季节公开呗，楼主

843842417孙好好 · 发表于 1970-1-1 08:00:00

谢谢，学习学习

kenny4256 · 发表于 1970-1-1 08:00:00

謝謝樓主分享！

1300210232 · 发表于 1970-1-1 08:00:00

谢谢楼主分享

w1d3d55 · 发表于 1970-1-1 08:00:00

谢谢你的分享
- 本文出自马后炮化工论坛，原文地址：https://meng.horse/thread-220550-1-1.html

speedhorse · 发表于 1970-1-1 08:00:00

与储罐的外表面积有没有关系？环境温度，风速，湿度有没有关系？
如何体现的

tvb · 发表于 1970-1-1 08:00:00

需要花点时间理解这个想法。

yanwei1984 · 发表于 1970-1-1 08:00:00

谢谢楼主分享

cgs3542775 · 发表于 1970-1-1 08:00:00

儲罐外部可能不超過40度--如果受熱-槽罐內溫度一般會增加

Asher_Li · 发表于 1970-1-1 08:00:00

可以把源模拟程序发出来么？

Asher_Li · 发表于 1970-1-1 08:00:00

这个用的什么模块模拟的？
