第14帖 图说工艺专业设计内容及程序

工艺专业开展设计，分有工艺包商提供工艺包和无工艺包商提供工艺包两种情况，无工艺包的设计技术来源又可分中试资料和不同规模工艺包资料两种情况。当有工艺包商提供工艺包时，在工艺包商进行工艺包设计时，需和工程设计商交流沟通，待工艺包经过审查后，可以直接以工艺包为依据开展工程设计。当无工艺包商提供工艺包时，工程设计商需进行工艺包设计，工艺包设计并审查完成后再开展工程设计。

工艺专业设计内容分四类，即设计成品、计算书、设计条件和专业管理文件。设计成品主要有工艺流程图（PFD）、物料平衡表、管道仪表流程图（PID）、管道表、设备数据表、安全阀数据表、设备表、界区条件表等；计算书主要有流程模拟、设备计算书、管道计算书等；设计条件是工艺专业给各专业提的条件；专业管理文件主要有专业规定、专业计划等。

从工艺包设计阶段到基础工程设计阶段再到详细设计阶段，工艺专业的设计文件循序渐进、逐步加深。例如PID，按国际惯例，一般分7个设计版次。

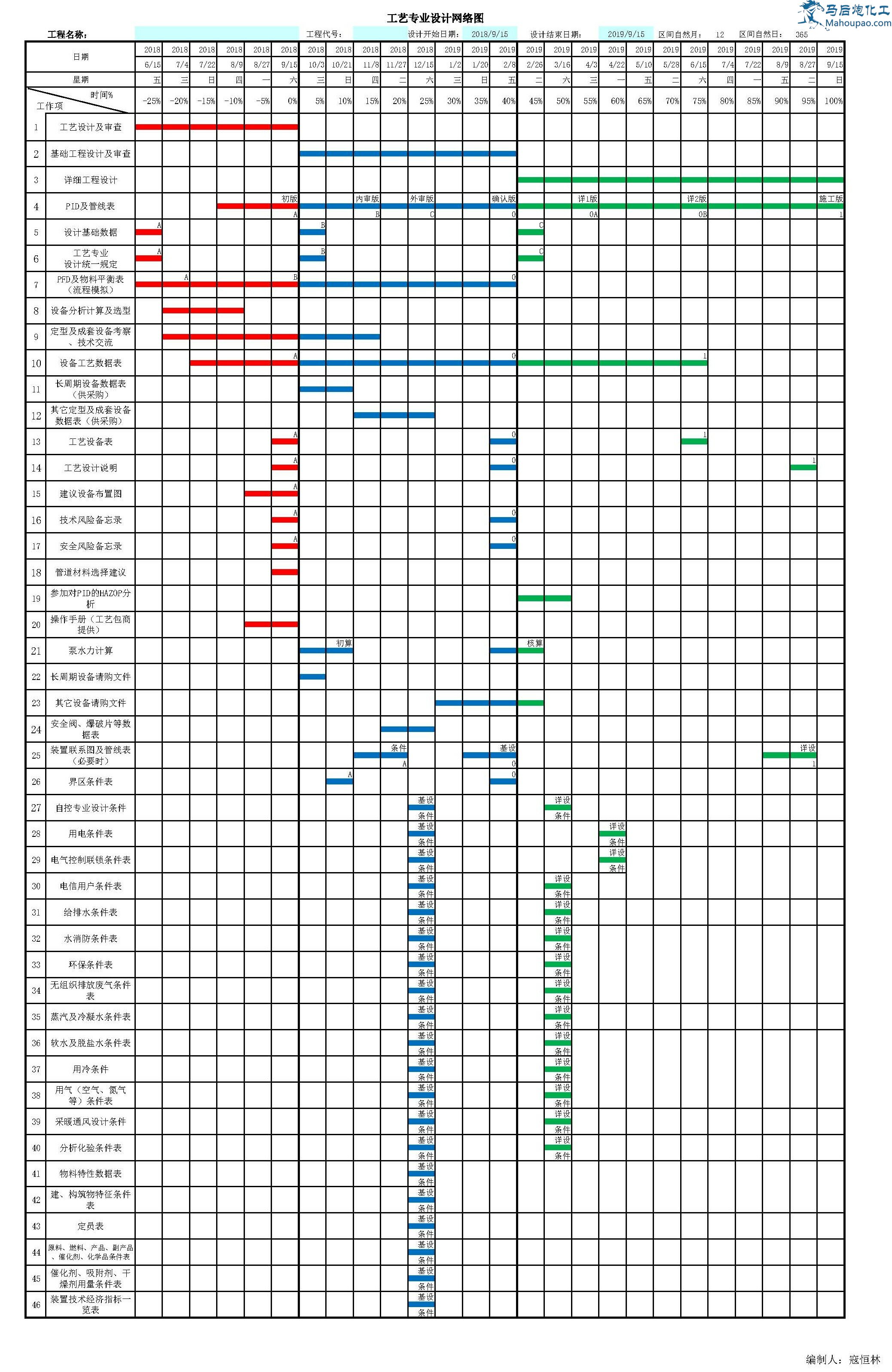

对于一个有经验的工艺工程师，对本专业的设计内容和程序都能说出大概，但要很清楚的表示出来，确实也不是很容易的事，本人用网络图的形式表达了工艺专业的设计内容和程序，简单清楚、使用方便，具体见下图：

henglinkou

如图片看不清，可下载附件查看
