ACM求助

zzz1995zzz · 发表于 2020-10-18 14:38:56

1. 如何查看AD中换热器动态模型的数学表达式？能量守恒，质量守恒的动态形式？在右键，active model中只看到了参数定义，没看到能量守恒，质量守恒的动态形式。
2.想要在ACM中自定义换热器模型，用能量守恒，质量守恒的动态形式以及一些假设求解热端流量，涉及到偏微分方程的求解，在ACM中可以实现吗？在MATLAB中可以用偏微分方程求解器，在fortran中没有自带求解器哇？那在AD中换热器的动态方程求解是如何进行的呢？

ma730060 · 发表于 2020-10-18 14:38:56

关注之中。

spacejun · 发表于 2020-10-18 14:38:56

都有的，只是你没看到而已。打开一个例子，就能看到的。

zzz1995zzz · 发表于 2020-10-18 14:38:56

spacejun 发表于 2020-10-19 10:57
都有的，只是你没看到而已。打开一个例子，就能看到的。

请问能指点一下在哪嘛？我在AD中右键了HeaterX的active model 但只有变量的定义语句诶。求指教

55656937 · 发表于 2020-10-18 14:38:56

本帖最后由 55656937 于 2020-10-19 15:31 编辑

AD里面都函数都写在了library里了，可以到library里查看具体的代码，在active model里直接调用就行，AD里的任何内容ACM都可以实现，只是都要自己写代码而已。

spacejun · 发表于 2020-10-18 14:38:56

zzz1995zzz 发表于 2020-10-19 10:59
请问能指点一下在哪嘛？我在AD中右键了HeaterX的active model 但只有变量的定义语句诶。求指教

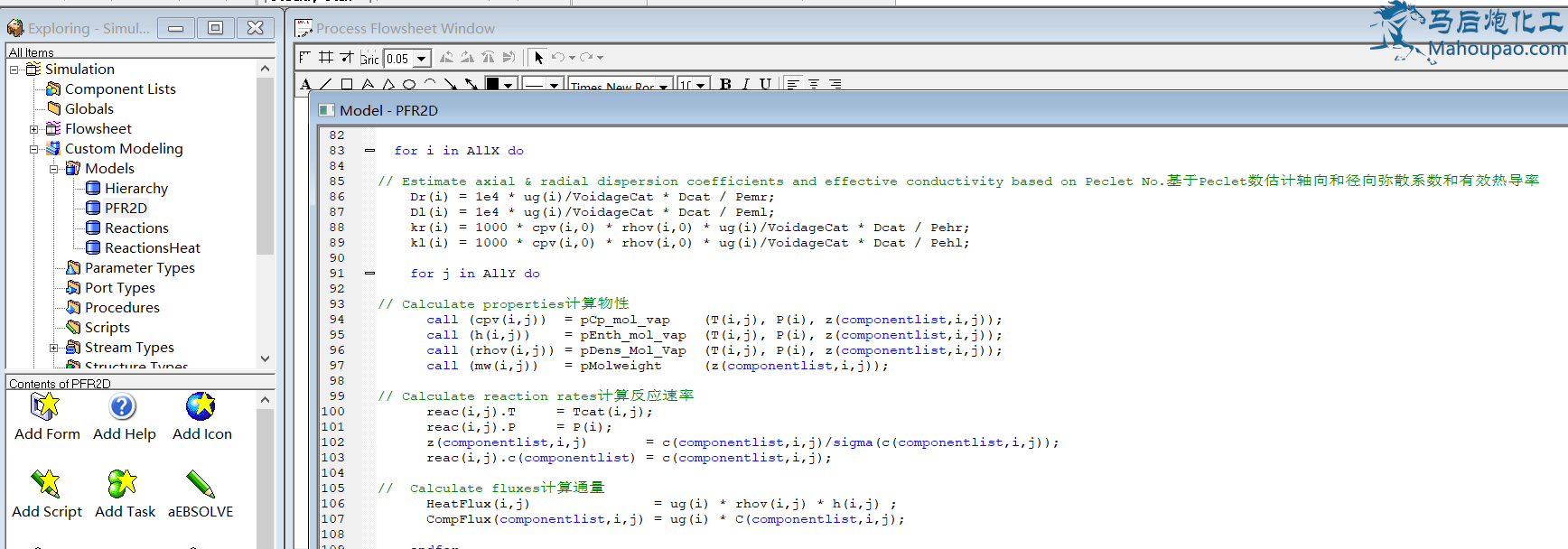

如附图，在Models里面，右键，EDIT，就出来了。

zzz1995zzz · 发表于 2020-10-18 14:38:56

55656937 发表于 2020-10-19 13:49
AD里面都函数都写在了library里了，可以到library里查看具体的代码，在active model里直接调用就行，AD里的 ...

原来是在library里找！多谢多谢！我说怎么active model里也没找到呢！

zzz1995zzz · 发表于 2020-10-18 14:38:56

spacejun 发表于 2020-10-19 14:41
如附图，在Models里面，右键，EDIT，就出来了。

多谢多谢！！

zzz1995zzz · 发表于 2020-10-18 14:38:56

55656937 发表于 2020-10-19 13:49
AD里面都函数都写在了library里了，可以到library里查看具体的代码，在active model里直接调用就行，AD里的 ...

您好我在AD中的HeatxDy 模型中找到了质量方程和能量方程动态形式是偏微分方程但是没找到求解的算法语句（例如matlab中求解偏微分方程组用的求解器）。请问ACM中是输入状态参数等于方程数目的闭合方程后（偏微分方程组）自动求解的嘛？

55656937 · 发表于 2020-10-18 14:38:56

matlab所谓的算法语句也是只是指定的参数，你也看不到里面具体怎么求解的。同样，ACM里的也是，只是不是语句的形式，而是通过solver option的形式去指定参数的。

zzz1995zzz · 发表于 2020-10-18 14:38:56

55656937 发表于 2020-10-23 09:21
matlab所谓的算法语句也是只是指定的参数，你也看不到里面具体怎么求解的。同样，ACM里的也是，只是不是语 ...

奥奥这样的 {:1106_362:} 谢谢~~
