急！请帮忙算下需要多少换热面积？

zb030121 · 发表于 2021-1-26 21:36:50

0.1MPA饱和蒸汽，蒸汽流量1026kg/h，用循环冷却水（进32 出 38℃），不知道换热器的K，还请帮忙核算下要多少换热面积，谢谢！

chenduoan · 发表于 2021-1-26 21:36:50

chenduoan 发表于 2021-1-27 10:57
大概10~15㎡的普通列管式换热器，5~8㎡的板式或内翅片换热器

循环水都走管内，冷凝器卧式双程式。

edwardlau · 发表于 2021-1-26 21:36:50

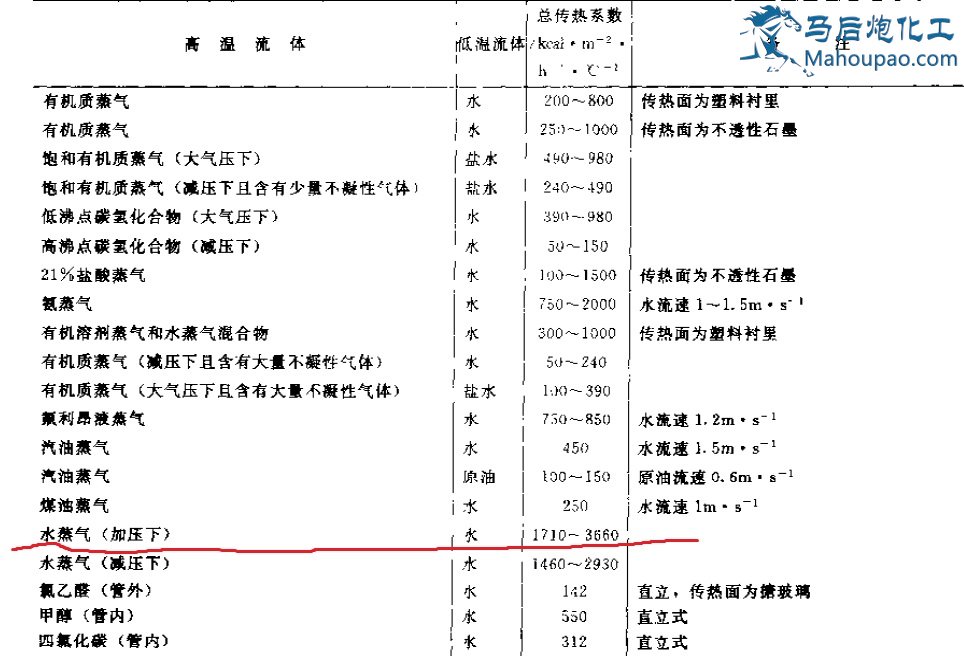

希望对楼主有帮助

太帅不是我的错 · 发表于 2021-1-26 21:36:50

谢谢分享了

zb030121 · 发表于 2021-1-26 21:36:50

edwardlau 发表于 2021-1-27 06:31
希望对楼主有帮助

谢谢大侠了！！！

chenduoan · 发表于 2021-1-26 21:36:50

大概10~15㎡的普通列管式换热器，5~8㎡的板式或内翅片换热器

chenduoan · 发表于 2021-1-26 21:36:50

chenduoan 发表于 2021-1-27 10:59
循环水都走管内，冷凝器卧式双程式。

φ325X3000/换热管采用19普通列管式，或者采用DN300X1080内翅片是换热器，均采用双程，循环水走管程

zb030121 · 发表于 2021-1-26 21:36:50

chenduoan 发表于 2021-1-27 10:57
大概10~15㎡的普通列管式换热器，5~8㎡的板式或内翅片换热器

谢谢大侠了，不知道K大概取值是多少？？

队长别开枪是我 · 发表于 2021-1-26 21:36:50

{:534:}{:534:}

chenduoan · 发表于 2021-1-26 21:36:50

有机蒸汽冷凝，普通列管式400~700kcal/㎡*℃ 水蒸气冷凝普通列管式700~1000kcal/㎡*℃，如果是高效换热器就要翻倍了，换热系数不是一个值，和换热器结构尺寸设计也有很大关系。

piaoxueguayue · 发表于 2021-1-26 21:36:50

chenduoan 发表于 2021-1-27 10:59
循环水都走管内，冷凝器卧式双程式。

高手！！

空o城 · 发表于 2021-1-26 21:36:50

{:534:}

babyxu · 发表于 2021-1-26 21:36:50

牛牛牛，》》》》》》》

zb030121 · 发表于 2021-1-26 21:36:50

chenduoan 发表于 2021-1-28 08:18
有机蒸汽冷凝，普通列管式400~700kcal/㎡*℃ 水蒸气冷凝普通列管式700~1000kcal/㎡*℃，如果是高效换热器 ...

请问K的单位是错了吗？不是W/m2*℃么？

chenduoan · 发表于 2021-1-26 21:36:50

zb030121 发表于 2021-1-28 09:14
请问K的单位是错了吗？不是W/m2*℃么？

W/(㎡*h*℃）=0.86kcal/（㎡*h*℃）

chenduoan · 发表于 2021-1-26 21:36:50

chenduoan 发表于 2021-1-28 10:05
W/(㎡*h*℃）=0.86kcal/（㎡*h*℃）

打符号麻烦少了个h

babyxu · 发表于 2021-1-26 21:36:50

学习学习。。。。。。。。

西米浩 · 发表于 2021-1-26 21:36:50

以前的经验K值可能都不太适用于现在的计算。都有点偏小的。不同换热类型不同阻力流速都会有不同的K值

tvb · 发表于 2021-1-26 21:36:50

高手都参与了。。。

郝勇 · 发表于 2021-1-26 21:36:50

谢谢分享
