浅谈雷达物位计在化工行业中的应用分析

西安定华电子

在化工行业，腐蚀性、安全卫生的介质比较常见，本文针对雷达物位计在化工行业应用中遇到的不同容器、不同介质及各种复杂的测量环境，根据雷达物位计的测量原理和特点，总结出安装注意要点。

雷达物位计测量原理特点：

雷达物位计采用电磁波脉冲的测量方法，工作频率26GHZ，波束能量低，可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行连续测量。适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。雷达物位计对人体及环境均无伤害，还具有不受介质比重的影响，不受介电常数变化的影响，不需要现场校调等优点。

雷达物位计发射功率很低的极短的微波通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。

雷达物位计在化工行业的应用：

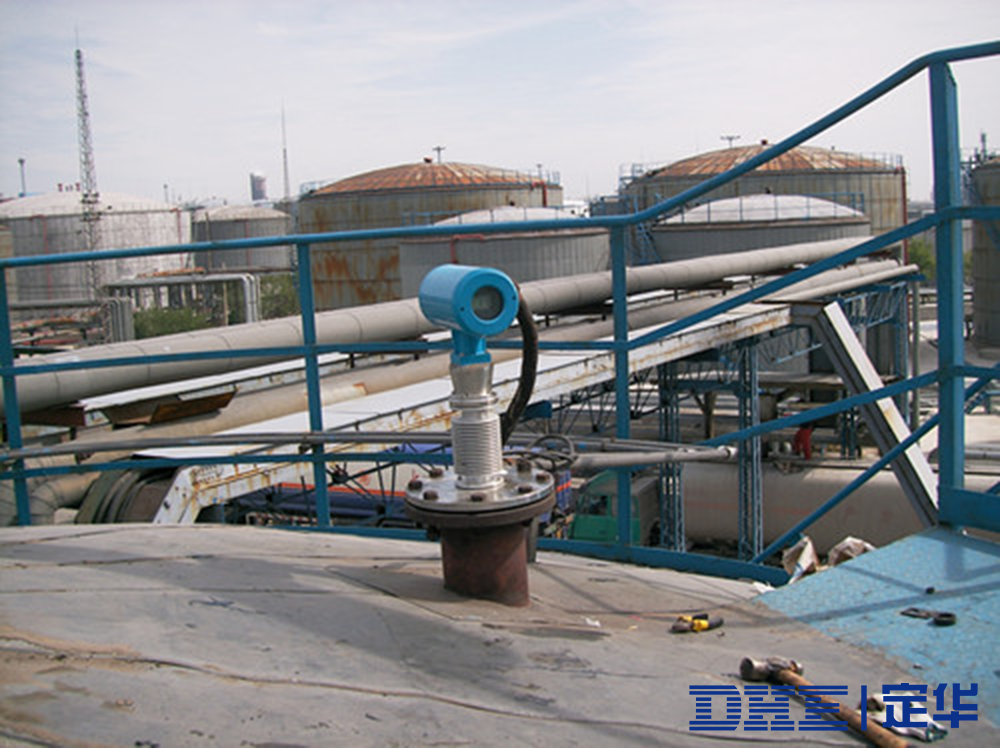

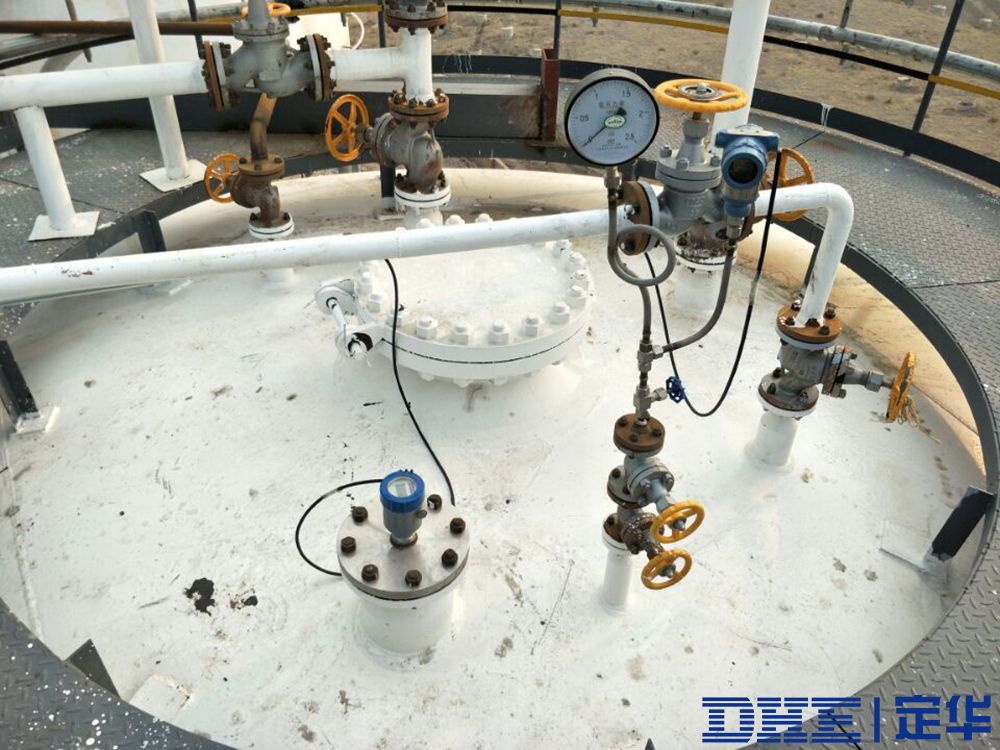

球罐在化工行业也比较常见，它的直径多数都大于10m，经常用于储存带压、防腐蚀性强或易燃易爆的危险介质，由于其量程较大，多采用非接触式雷达物位计测量，其量程最大可达到30m，精度±3mm。

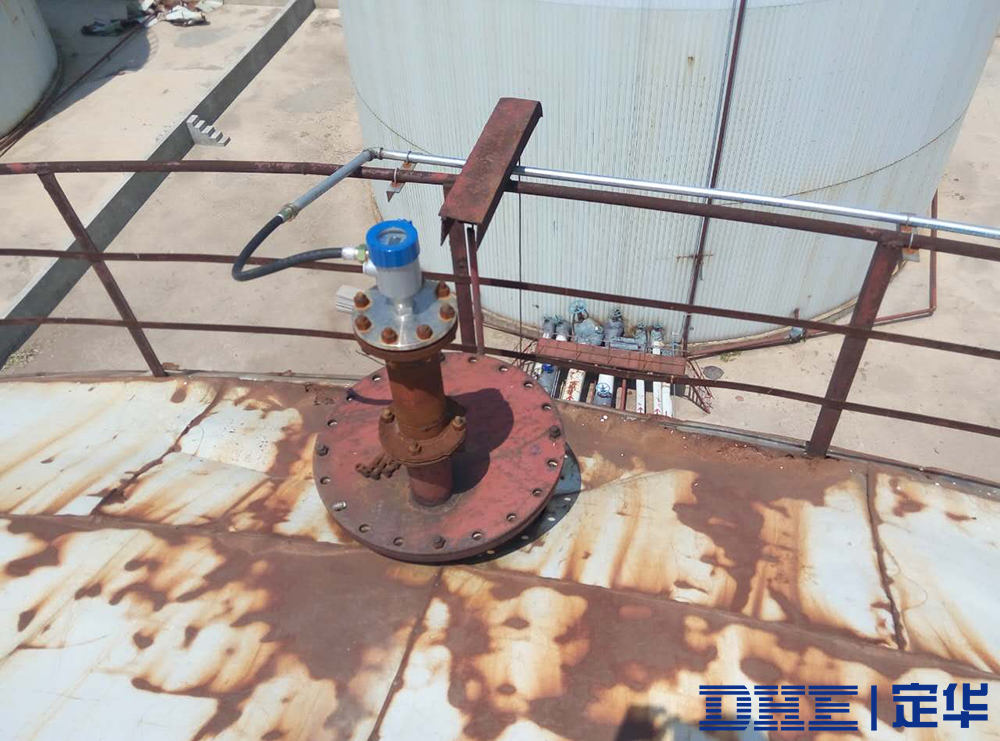

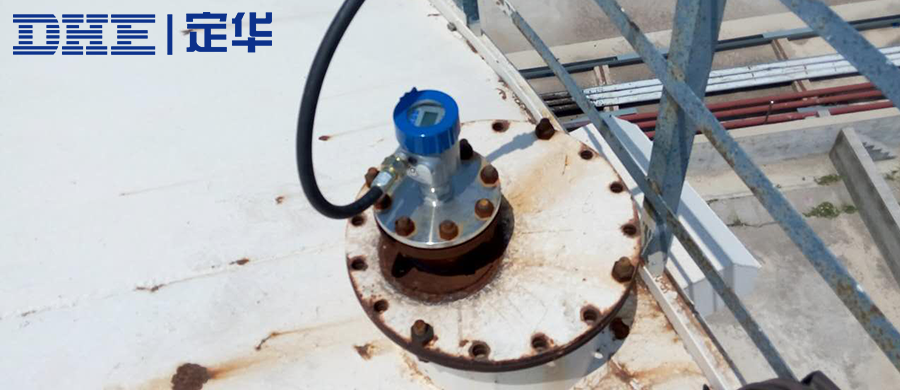

立罐，在化工行业常用来储存常压介质，量程比较大，多为10-30m，且多有内浮顶，在选用雷达物位计的时，需要考虑罐内是否存在导波管，有导波管的罐体可采用接触式导波雷达物位计，没有的导波管的，可采用非接触雷达物位计。

过程罐一直是化工行业的难点，反应过程罐带有伴热搅拌等设备，这是其它测量仪表无法正常工作的难点，非接触式的平板雷达物位计不受搅拌伴热影响，可以稳定的工作。

雷达物位计安装应注意的问题：

（1）当测量液态物料时，传感器的轴线和介质表面保持垂直；当测量固态物料时，由于固体介质会有一个堆角，传感器要倾斜一定的角度。

（2）尽量避免在发射角内有造成假反射的装置。特别要避免在距离天线最近的1/3锥形发射区内有障碍装置（因为障碍装置越近，虚假反射信号越强）。若实在避免不了，建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度，使传感器较容易地将虚假信号滤出。

（3）要避开进料口，以免产生虚假反射。

（4）传感器不要安装在拱形罐的中心处（否则传感器收到的虚假回波会增强），也不能距离罐壁很近位置安装，最佳安装位置在容器半径的１／２处。

（5）要避免安装在有涡流的地方。

（6）若传感器安装在接管上，天线必须从接管伸出来。喇叭口天线伸出接管至少10mm。可以采取加大接管直径的方法，以减少由于接管产生的干扰回波。

雷达物位计可以用于对液体、浆料等介质的勘测，它的温度、压力适合力是很强的。雷达物位计它可以在化工行业广泛运用。

wunhua2004

立罐，在化工行业常用来储存常压介质，量程比较大，多为10-30m，且多有内浮顶，在选用雷达物位计的时，需要考虑罐内是否存在导波管，有导波管的罐体可采用接触式导波雷达物位计，没有的导波管的，可采用非接触雷达物位计。
-

wxh217518

谢谢分享

ma730060

关注之中。

zxz2004

了解了解，谢谢分享

yankai198512

粘度很大的物料可以用吗

zjwmcl

好资料 谢谢分享

西安定华电子

yankai198512 发表于 2021-3-20 08:40
粘度很大的物料可以用吗

粘度对雷达物位计的影响不大
