烟气加热换热器设计分享——消白项目换热器之一

wiseboy · 发表于 2021-4-27 11:14:15

本帖最后由 wiseboy 于 2021-4-28 09:21 编辑

这是某消白项目最后一个换热器，烟气加热器。加热后直接排放到烟囱。

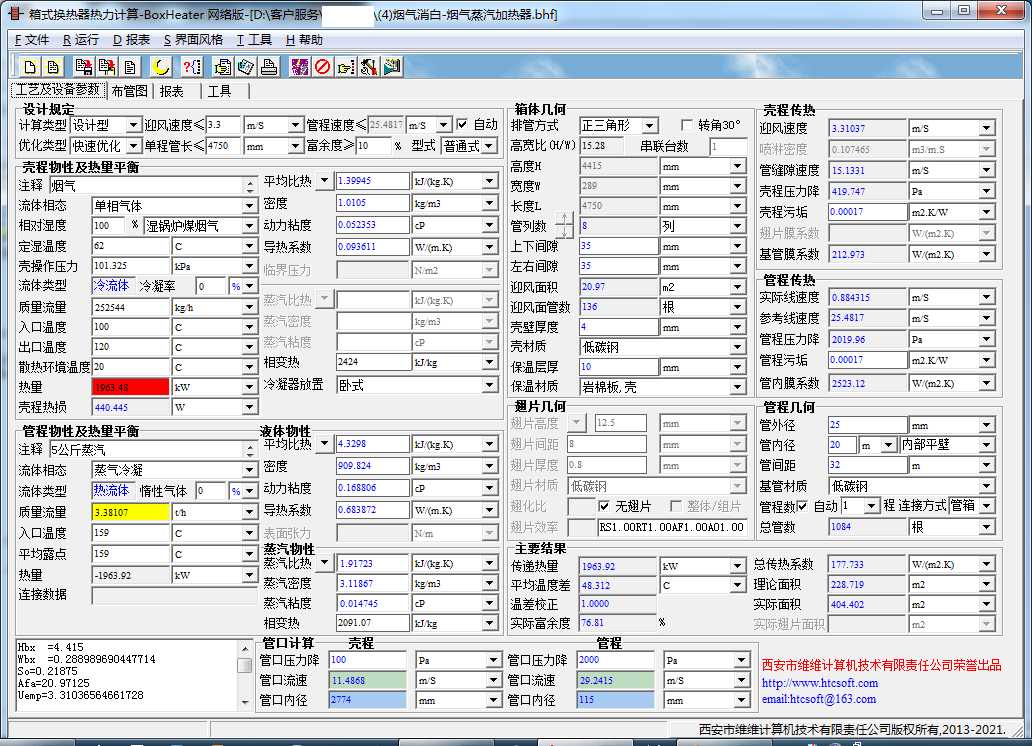

计算工具：中国.西安.维维软件的换热器大师（Them）.

UFOCOME321 · 发表于 2021-4-27 11:14:15

谢谢楼主分享

hnsq732 · 发表于 2021-4-27 11:14:15

这个软件能下载，可不可以分享一下这个软件

surge · 发表于 2021-4-27 11:14:15

请教几个问题：只是脱硫后用蒸汽加热一下烟气？还有其他措施吗？消白效果如何？整体技术经济、能耗是个什么情况

wiseboy · 发表于 2021-4-27 11:14:15

本帖最后由 wiseboy 于 2021-4-28 09:15 编辑

surge 发表于 2021-4-27 14:15
请教几个问题：只是脱硫后用蒸汽加热一下烟气？还有其他措施吗？消白效果如何？整体技术经济、能耗是个什么 ...

首先，强调一下，这个项目，他们只委托我设计这个换热器，换热器参数是他们定的，整个消白工艺和我无关。
其次，要我设计整个消白工艺，我不会有这80°C——140°C的加热过程，这显然不先进，是严重不合理的。

最简单的说，这个80°C的烟气，是水饱和的，应该先降温到45°C左右，除去大部分水后再加热，这时候，
加热到96°C（估计值，具体的需要计算）就可以了。并不需要加热到140°C.
但是人家只要我设计他们定好的换热器，而不是让我设计整个消白工程。
关于消白，我有科学的工艺路线，因工况不同要做热力学全局设计计算。

surge · 发表于 2021-4-27 11:14:15

wiseboy 发表于 2021-4-28 09:03
首先，强调一下，这个项目，他们只委托我设计这个换热器，换热器参数是他们定的，整个消白工艺和我无关。 ...

我赞同你的思路，我也是看到图片上换热器参数感觉疑惑。

另外，很大量的烟气从80℃降到45℃，再加热到96℃，常规换热器也很难实现技术经济可行，不知道热管换热器是否可行

wiseboy · 发表于 2021-4-27 11:14:15

本帖最后由 wiseboy 于 2021-4-28 10:13 编辑

surge 发表于 2021-4-28 09:41
我赞同你的思路，我也是看到图片上换热器参数感觉疑惑。

另外，很大量的烟气从80℃降到45℃，再加热到 ...

这里需要特别特别注意的一个问题，就是：45°C加热到96°C左右，不需要浪费蒸汽。
因为整个工艺中，可能源头烟气在120°C——160°C，之间。利用这个原始烟气加热尾气，节约了蒸汽。

还有，原始烟气加热尾气后再去脱硫塔，那烟气温度降低很多——低温有利于脱硫。脱硫塔出来80°C烟气，这个脱硫效果根本不行。
再次之，这样低温烟气脱硫后，脱硫塔出来的烟气温度远远低于80°C。

如果把他这个消白工艺让我分析一下：一无是处，整个就是胡闹。不说了，人家就是让我设计一个换热器而已。

surge · 发表于 2021-4-27 11:14:15

我现在不是跟你讨论一楼图片所示的这个换热器。我是说一般情况下的气气换热，常规换热器所需换热面积太大了，https://meng.horse/thread-211666-1-1.html如你这个帖子所示，2万多气量，换热器5t。一般电厂烟气量都是上百万的，换热器太大了，用热管是不是可行。

wiseboy · 发表于 2021-4-27 11:14:15

本帖最后由 wiseboy 于 2021-4-28 15:44 编辑

surge 发表于 2021-4-28 14:46
我现在不是跟你讨论一楼图片所示的这个换热器。我是说一般情况下的气气换热，常规换热器所需换热面积太大了 ...

这个没有什么讨论的，大气量管壳式不行，长方体外壳的没有任何问题。168万气量的都做过，而典型的气量在10W-50W之间。
本贴这个气量，管壳式没有问题。大小气量，具体问题具体对待，都是成熟的工艺。下面这个，是一个20W方烟气的换热器，未征得客户同意，我隐藏了客户信息。

jinqhua · 发表于 2021-4-27 11:14:15

内容太多，看不过来。还是自己一步步算比较清楚

wiseboy · 发表于 2021-4-27 11:14:15

jinqhua 发表于 2021-5-2 04:12
内容太多，看不过来。还是自己一步步算比较清楚

看不过来，自己一步步算的过来？这么厉害的。

wygnei · 发表于 2021-4-27 11:14:15

谢谢分享！

jinqhua · 发表于 2021-4-27 11:14:15

wiseboy 发表于 2021-5-6 09:08
看不过来，自己一步步算的过来？这么厉害的。

只能估算，
最后还是需要有实际的设备运行数据验证。

一步步算，一次次做。每次都会有提高的。
用商业软件算可以更快更准但对于设计提高或创新帮助不高。

fengzhizi5678 · 发表于 2021-4-27 11:14:15

学习了，谢谢分享。

mzbsong · 发表于 2021-4-27 11:14:15

w58jl · 发表于 2021-4-27 11:14:15

下载学习了

静能生慧-野藤 · 发表于 2021-4-27 11:14:15

下载学习！努力改变生活！

oschatz · 发表于 2021-4-27 11:14:15

好资料，非常感谢

gpcshf · 发表于 2021-4-27 11:14:15

好東西,但我沒有

wuqitao9999 · 发表于 2021-4-27 11:14:15
