AUTOCAD——隔离

lihao2014

当CAD图纸复杂时，使用隔离命令可以隔离出不需要的CAD图形，有效提高CAD在线绘图的效率与精度。

1.隔离对象

使用此命令，可以隔离除选定对象外CAD图纸上所有对象。

执行方式

（1）单击菜单栏“工具→隔离→隔离对象”。如图：

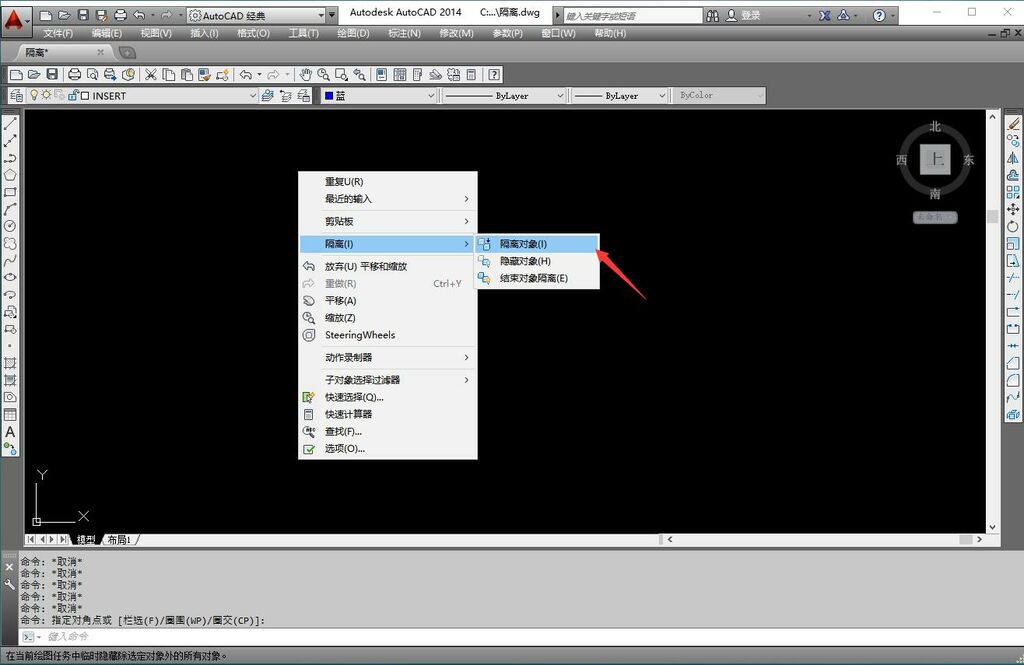

（2）在绘图区域单击鼠标右键“隔离→隔离对象”。如图：

（3）在命令行中输入“IsolateObjects”按enter键。如图：

操作步骤

执行命令之后，命令行会显示以下信息：

隔离对象效果如下图：

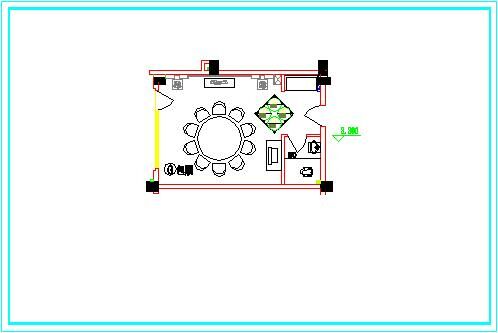

圆桌隔离之前

圆桌隔离之后

2.隐藏对象

使用此命令，可以隐藏所选定的CAD对象。

执行方式

（1）单击菜单栏“工具→隔离→隐藏对象”。如图：

（2）在绘图区域单击鼠标右键“隔离→隐藏对象”。如图：

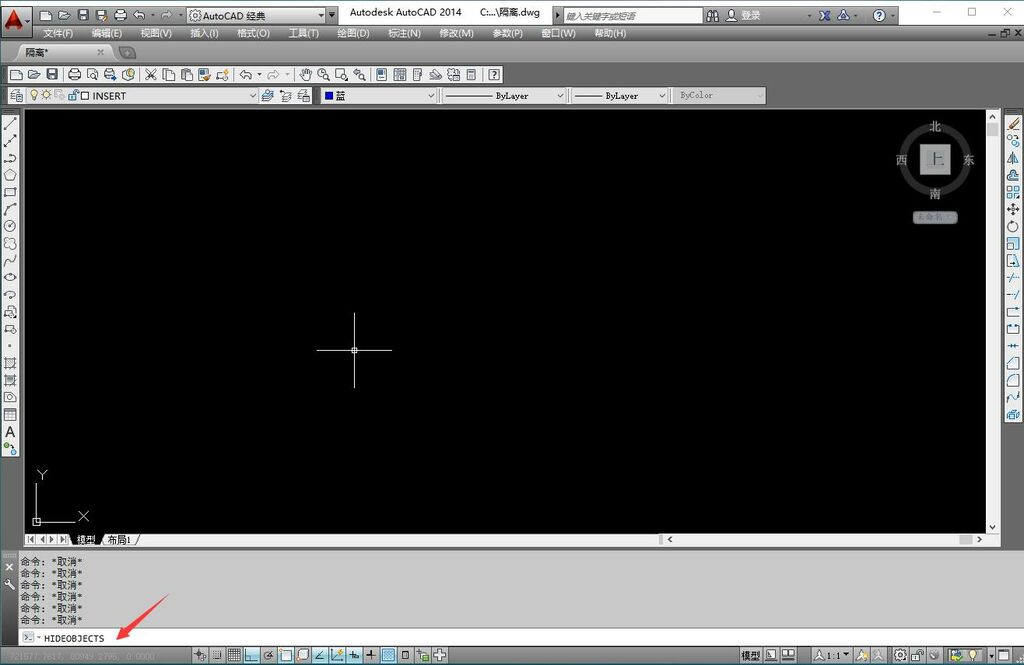

（3）在命令行中输入“HideObjects”按enter键。如图：

操作步骤

执行命令之后，命令行会显示以下信息：

隐藏对象效果如下图：

圆桌隐藏之前

圆桌隐藏之后

3.结束对象隔离

使用此命令，前面隔离或隐藏的CAD对象将全部显示出来。

执行方式

（1）单击菜单栏“工具→隔离→结束对象隔离”。如图：

（2）在绘图区域单击鼠标右键“隔离→结束对象隔离”。如图：

（3）在命令行中输入“unIsolateObjects”按enter键。如图：

操作步骤

执行命令之后，命令行会显示以下信息：

结束对象隔离效果如下图：

隔离标注

隐藏圆桌

结束隔离
