AUTOCAD——工作空间设置

lihao2014

在使用AUTOCAD绘图之前需要建立适合自己的绘图环境。今天我们说的工作空间就是其中之一。

AUTOCAD工作空间分为：草图与注释；三维基础；三维建模；AutoCAD经典。

用户可以轻松的切换工作空间。使用工作空间时，只会显示与任务相关的菜单、工具栏和选项板。

切换工作空间的操作步骤

（1）打开AutoCAD2014，在我框选了的两次地方就是修改工作空间的位置。

（2）在AutoCAD204界面右下角找到齿轮形状“工作空间”选项，CAD默认的工作空间是“草图与注释”。

（3）我们鼠标左键点击“AutoCAD经典”选项，把工作空间切换为AutoCAD经典模式。

（4）AutoCAD经典模式各个区域说明如图。

（5）同样的切换工作空间的方法可以在“草图与注释”、“三维基础”以及“三维建模”之间相互转换。

新建“工作空间”的操作步骤

（1）在AutoCAD204界面右下角找到齿轮形状“工作空间”选项，点击“自定义”选项。

（2）在弹出的自定义用户界面窗口中，鼠标右键点击“工作空间”弹出选项卡，鼠标左键点击“新建工作空间”。

（3）此时在下面出现了一个“工作空间1”，点击界面右下角确定。

（4）在CAD界面右下角点击齿轮形状“工作空间”选项，发现已经有“工作空间1”了。点击“工作空间设置”，设置工作空间。

（5）设置工作空间，点击确定，设置完成。

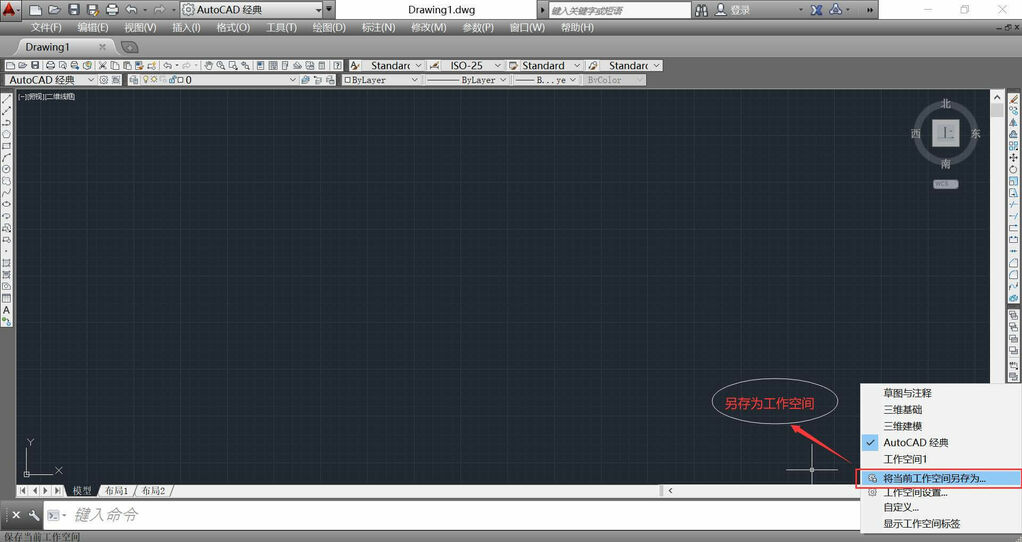

（6）也可以保存设置好的工作空间，点击“将当前工作空间另存为”，出现对话框，输入名称，点确定。

AutoCAD工作空间的基本设置就是这些了。
