AUTOCAD——合并图层

lihao2014

将复杂的多个图层转换为一个图层，合并图层有两种操作方式。

操作1

菜单栏：图层工具--图层合并

“图层合并命令”界面

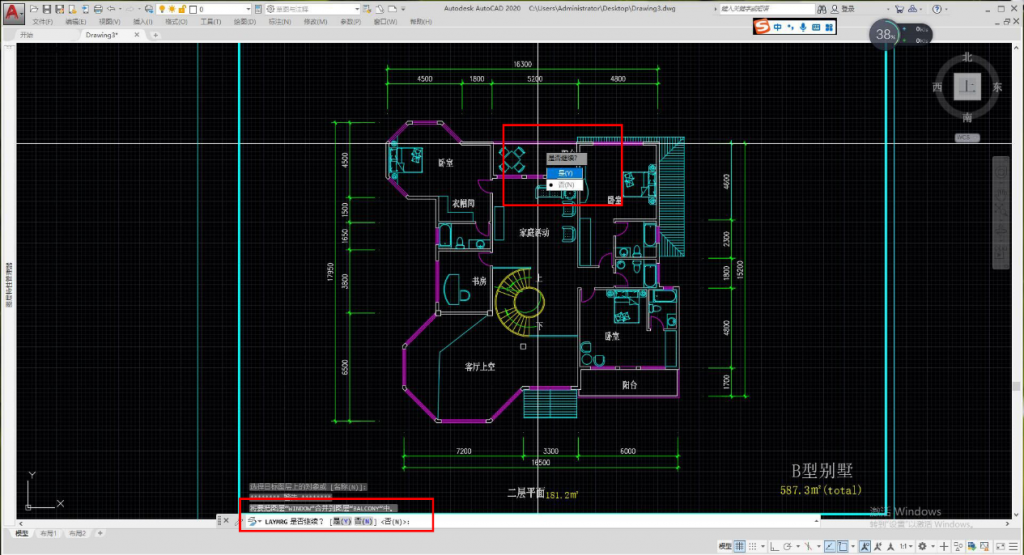

（1）执行以上命令后，出现提示“选择要合并的图层上的对象或”

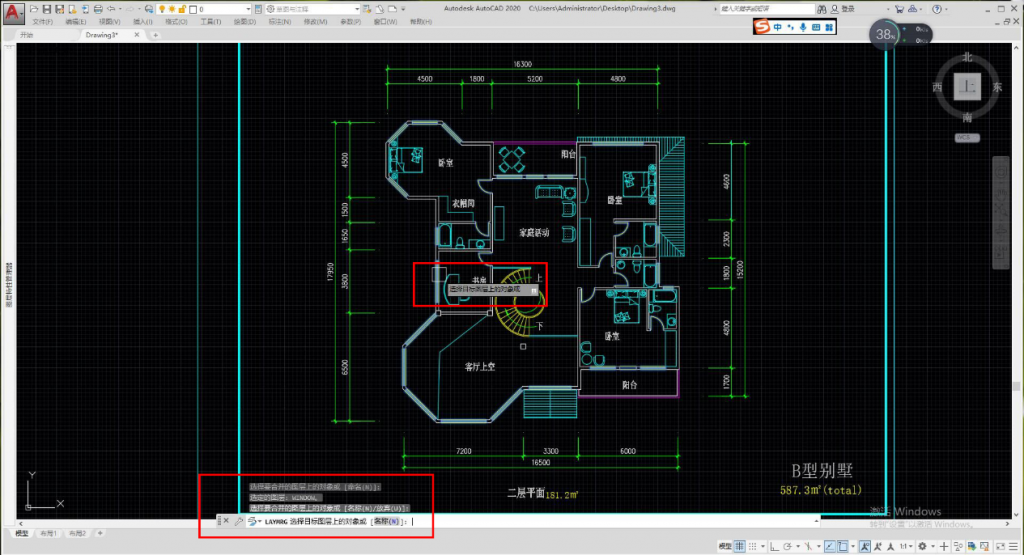

（2）选择一个或多个对象后，按下Enter键，弹出提示“选择目标图层上的对象或”

（3）选取对象后，出现提示“是否继续”点击“是”确定合并图层，点击“否”，取消合并图层。

（4）合并多个图层，则需要在提示“选择要合并的图层上的对象或”时，鼠标点击多个图层的对象后，再按下空格键，根据提示继续进行。

操作2

命令行：LAYTRANS（快捷键：lay）

（1）命令行输入“lay”按下空格键确定，弹出“图层转换器”对话框：

（2）点击“新建”，新建一个图层。

（3）弹出“新图层”对话框，命名新图层“111”，图层颜色默认为白色，点击确定。

（4）点击要合并转换的图层，再点击新建的图层，最后点击映射。

（5）图层转换器下方框内出现转换信息后，鼠标点击“转换”按钮，即单个图层转换完成。

（6）合并多个图层，则是重复以上“”步骤，将多个图层转换为“111”图层，图层转换映射框内信息，如下图:

（7）点击“格式图层”，进入图层特性管理器。

（8）图层合并效果图

合并前：

合并后：

zq123jj

谢谢楼主的分享

zxz2004

学习学习，谢谢分享

wygnei

谢谢分享！

zhaodanbo

不用这么麻烦吧，两个图层下分别画一条直线，输入命令lay，选择要合并的图层上的对象的那条直线，鼠标右键确认，再选择目标图层上的对象的那条直线，右键确认，此时弹出是否继续？选择是。这样就图层合并完成了。
