CAD快速测量面积与周长

lihao2014 · 发表于 2022-3-4 10:47:53

这篇来教大家如何用CAD梦想画图快速测出规则图形与不规则图形的面积，首先这些图形都需要是封闭图形。

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

1.首先我们画一个规则的矩形与一个用多边形绘制的不规则封闭图形，如下图动画所示：

绘制图形

2.然后点击功能菜单下的测量选项，系统会弹出“测量工具条”，如下图动画所示：

弹出工具条

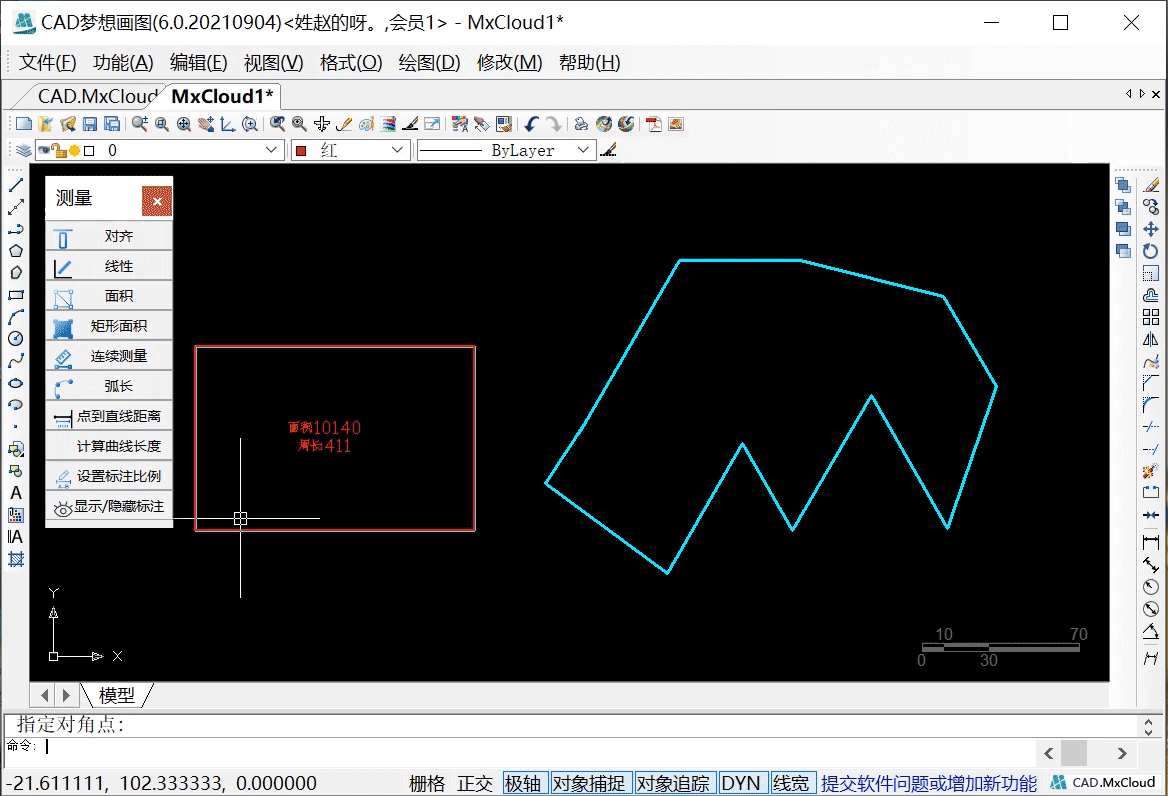

3.接在我们在工具条上选择“面积”选项，接着输入D（进行自动搜索边界功能），再点击矩形对象内一点确定文字的位置即可完成面积与周长的测量，如下图动画所示：

矩形面积测量

4.在执行上一步的步骤，把不规则对象的面积与周长测量出来，如下图动图所示：

不规则对象测量

zxz2004 · 发表于 2022-3-4 10:47:53

学习学习，谢谢分享

wenxiao2000 · 发表于 2022-3-4 10:47:53

谢谢分享，每天进步一点点！！

pdsnzk1972 · 发表于 2022-3-4 10:47:53

学习一下，谢谢分享啊！

kbbjq · 发表于 2022-3-4 10:47:53

这是自己开发的一个插件？看着比较实用

danish · 发表于 2022-3-4 10:47:53

学习学习，谢谢分享

wxch99219 · 发表于 2022-3-4 10:47:53

谢谢楼主分享！

mfy1969mx · 发表于 2022-3-4 10:47:53

这个，我来看看。

准星123 · 发表于 2022-3-4 10:47:53

新的开始！ · 发表于 2022-3-4 10:47:53

AUTOCAD 没有这个功能哦

yulyyu · 发表于 2022-3-4 10:47:53

这个不错，谢谢分享

lihao2014 · 发表于 2022-3-4 10:47:53

kbbjq 发表于 2022-3-5 06:43
这是自己开发的一个插件？看着比较实用

这个是CAD梦想画图软件，国产的，www.mxdraw3d.com

lihao2014 · 发表于 2022-3-4 10:47:53

新的开始！发表于 2022-3-7 22:00
AUTOCAD 没有这个功能哦

这个是CAD梦想画图软件，国产的，www.mxdraw3d.com

北柠陌涵 · 发表于 2022-3-4 10:47:53

学习了，谢谢

zhgy137 · 发表于 2022-3-4 10:47:53

特性里可以看到面积

18645523764 · 发表于 2022-3-4 10:47:53

内容很有用，谢谢分享

TTOOMMOORROW · 发表于 2022-3-4 10:47:53

这个很实用的
