1. 规范更新

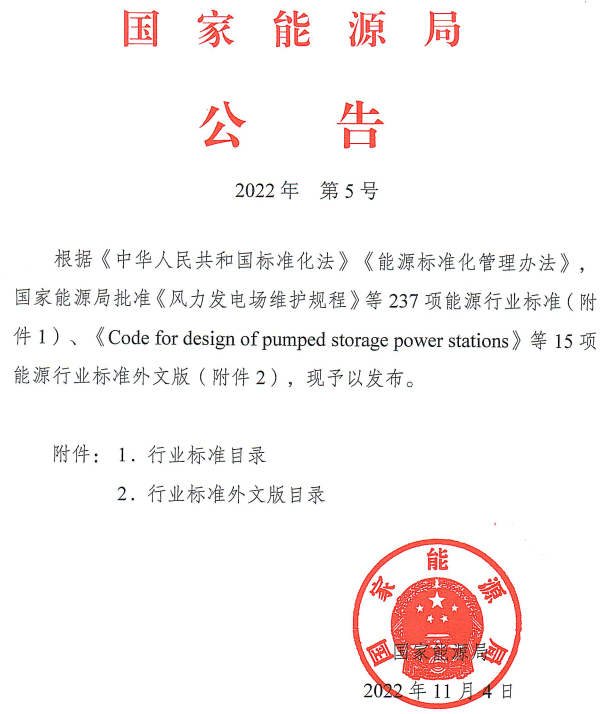

国家能源局2022年第5号公告，发布了能源行业的237项批准的标准。
其中与压力容器行业有关的有： | 标准编号 | 标准名称 | 代替标准 | 批准日期 | 实施日期 | NB/T 11025-2022 | 补强圈 | JB/T 4736-2002 | 2022-11-4 | 2023-5-4 | NB/T 11026-2022 | 板壳式热交换器 | | 2022-11-4 | 2023-5-4 | NB/T 47003.1-2022 | 常压容器 第 1 部分：钢制焊接常压容器 | NB/T 47003.1-2009 | 2022-11-4 | 2023-5-4 | NB/T 47003.2-2022 | 常压容器 第 2 部分：固体料仓 | NB/T 47003.2-2009 | 2022-11-4 | 2023-5-4 | NB/T 47011-2022 | 锆制压力容器 | NB/T 47011-2010 | 2022-11-4 | 2023-5-4 | NB/T 47018.4-2022 | 承压设备用焊接材料订货技术条件 第 4 部分：埋弧焊钢焊丝和焊剂 | NB/T 47018.4-2017 | 2022-11-4 | 2022-12-31 | NB/T 47018.6-2022 | 承压设备用焊接材料订货技术条件 第 6 部分：铝及铝合金焊丝和填充丝 | NB/T 47018.6-2011 | 2022-11-4 | 2022-12-31 | NB/T 47018.7- 2022 | 承压设备用焊接材料订货技术条件 第 7 部分：钛及钛合金焊丝和填充丝 | NB/T 47018.7-2011 | 2022-11-4 | 2022-12-31 | NB/T 47018.8-2022 | 承压设备用焊接材料订货技术条件 第 8 部分：锆及锆合金焊丝和填充丝 | NB/T 47018.8-2011 | 2022-11-4 | 2022-12-31 |

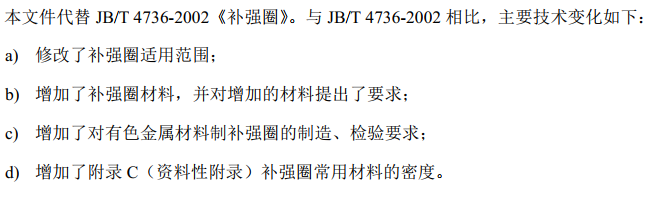

2. 补强圈标准变化 送审稿中对于补强圈标准的变化总结如下：

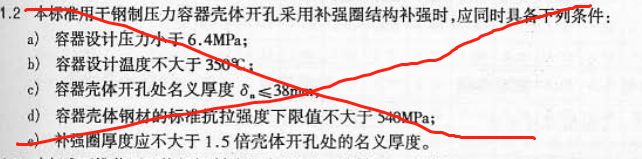

补强圈适用范围按照GB/T 150.3等相关规定，不再单独列出其适用条件，避免重复或者冲突的条件。
3. 补强圈的绘制

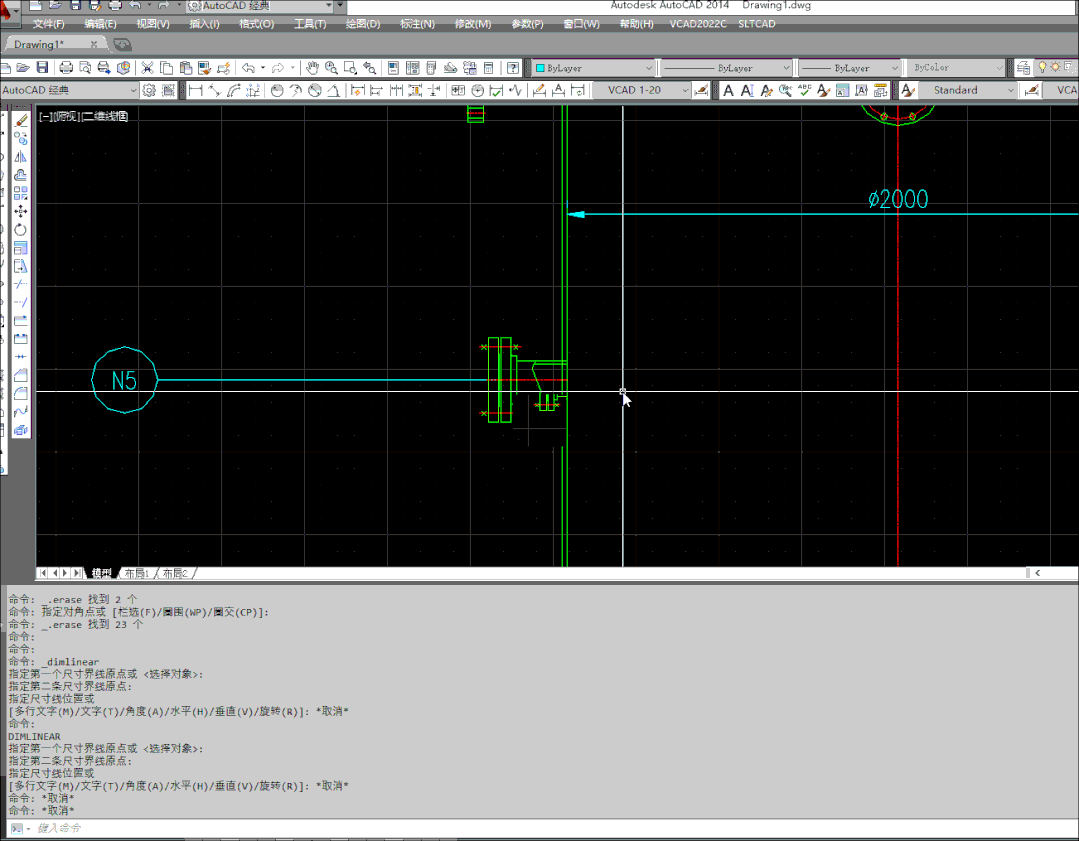

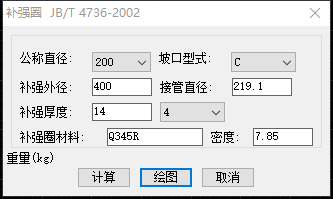

VCAD可以绘制补强圈。
规则是，对于封头类的曲线，用封头曲线偏移补强圈的厚度，然后取封头的曲线长度=补强宽度，绘制补强圈线。 对于筒体类的直线，用直线连成补强圈的形状。 作为开发者，经常面临各种各样的需求。 南京中圣的朋友反馈说：“能否将补强圈的结构按比例绘制？”。

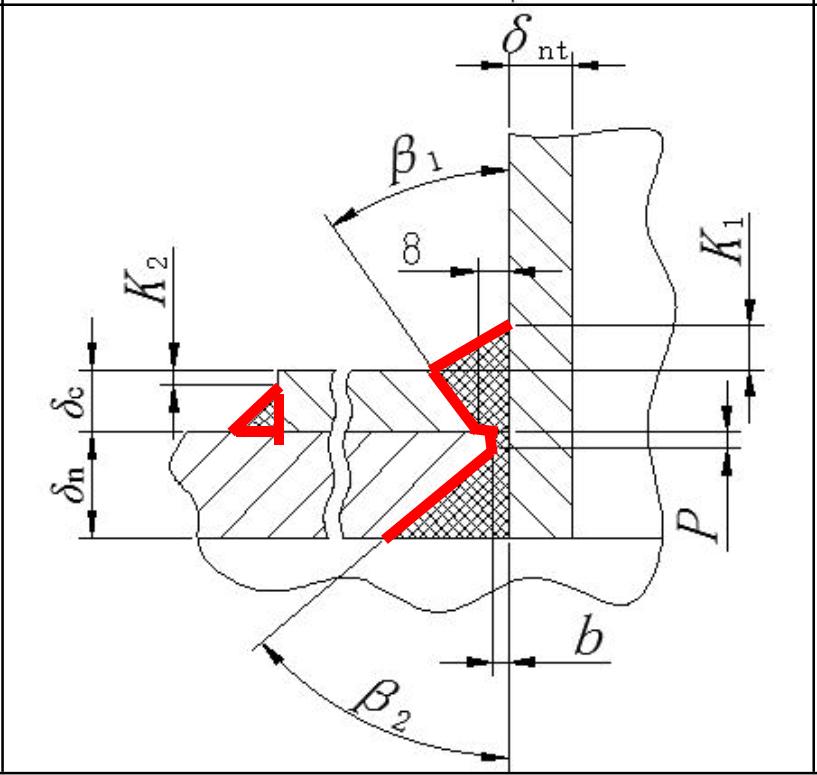

比如上图的红色线全部用程序画出来。 很奇怪，为什么要这样做呢？

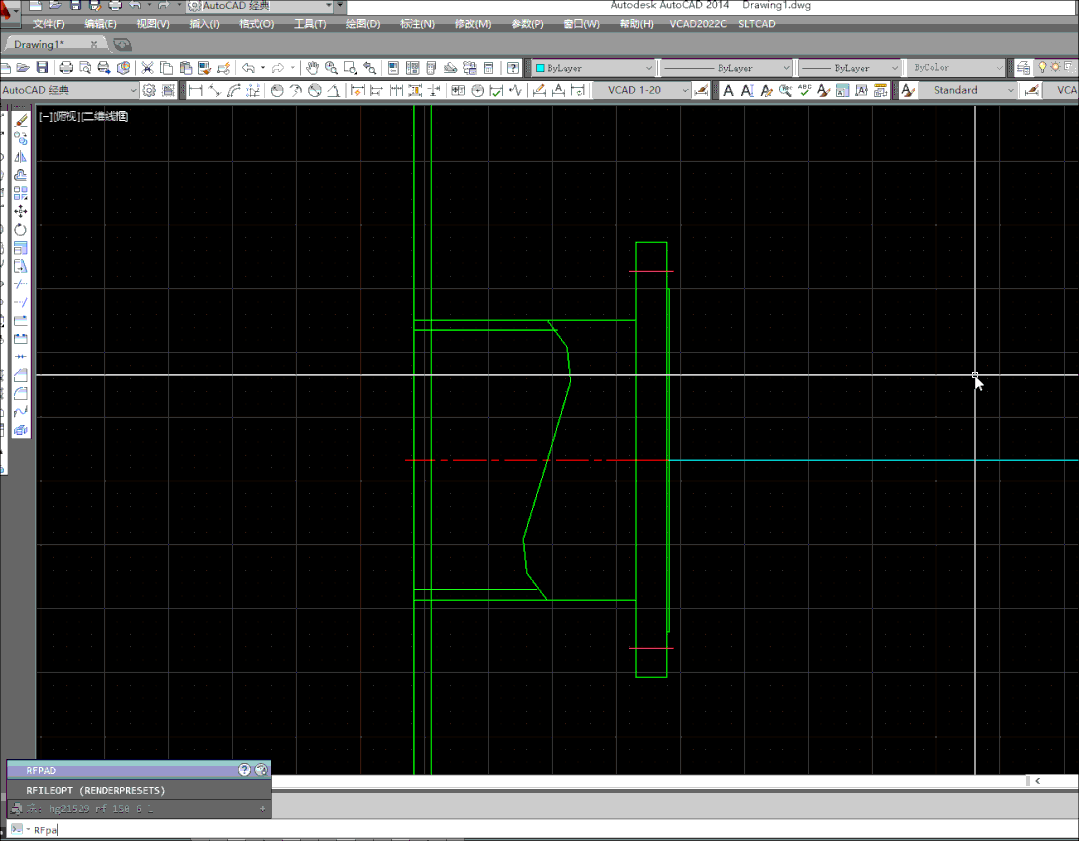

原来是很多国外项目，业主要求补强圈外形也要精确表现细节，另外工人制造时，对于补强圈的ABCDE型没有概念，需要每个管口单独表达。 为此，对补强圈进行了改进，对于筒体直线的补强圈能够生成补强圈的详细结构，并出螺孔。 实现起来效果还不错。
往期精彩
|
发表于 2022-11-16 19:19:43
