1. 管法兰规范强制使用2020版
随着ASME VIII I-2023版本的更新，Table U-3的规范引用中，管法兰规范ASME B16.5从2017版本更新为2020版本。大直径法兰ASME B16.47从2017版更新为2020版本。
现在新的ASME项目，基本都要求采用2020版本管法兰。
老版本的管法兰AI已经不认了，那么应该如何处理呢？
很多朋友第一反应是：
管法兰这么多年的更新，只是换个标准号，难道还能把尺寸都换了？ 更新就更新一个标准号就行了，这个简单的很。
这么想，就太天真了！
2. ASME 管法兰2020版的大修改
公众对于原先的管法兰版本更新印象是对的，尺寸不修改，只是改个标准号，影响很小。

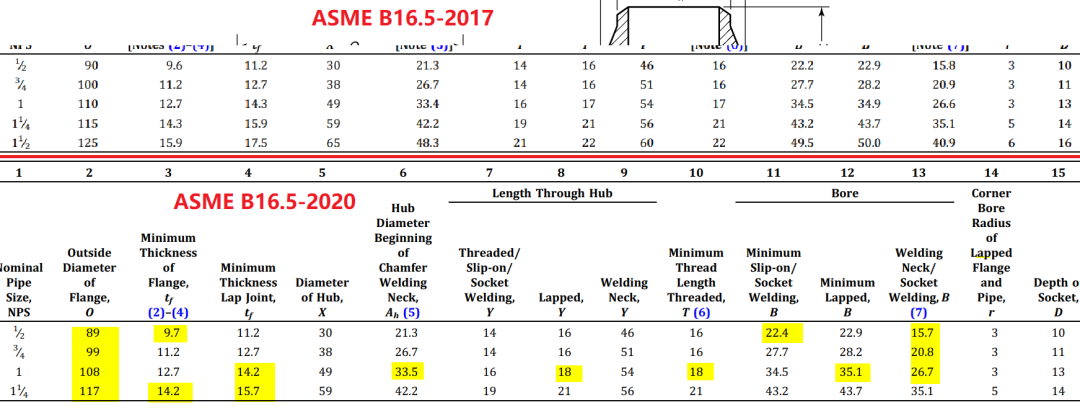

2020版本的管法兰面临尺寸的修改，简直要把人折腾死。 公制版本法兰尺寸修改太多！ 以前公制版本未严格按照英制*25.4转化，这次下了狠手，全部按照*25.4的尺寸来做公制版本。 比如原来法兰密封面高度是2mm和7mm，现在密封面高度是1.5mm和6.4mm。 只看Class150的几个法兰，下面图片对于修改过的尺寸用黄色背景标记。 从黄色的背景可以看出，几乎每个法兰都有尺寸的修改，虽然只是改动几毫米，但是尺寸的变化，造成的困扰一点没少。
很多法兰加工公司，或者自己做法兰的制造单位，被要求严格按照ASME B16.5-2020版的尺寸加工。
很多公司也发现，新版的法兰数据有变化。
这就意味着，如果采用原来的尺寸，很大概率会尺寸和新版对不上。

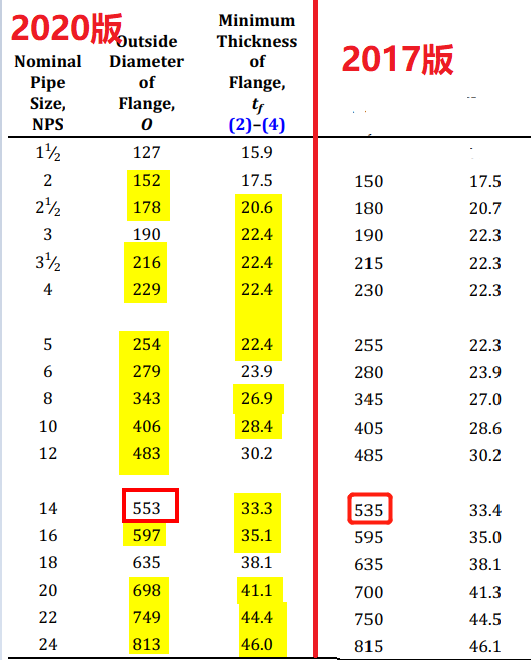

而且由于2020版本一些印刷错误，也可能导致加工出问题。 比如ASME B16.5， Class150,14”法兰的法兰盘外径，2020版本是553，而2017版本是535。正确的值应该是533（21*25.4=533.4）。 一旦做错，向谁说理呢？
法兰真不适合大改！
3. VCAD的ASME法兰更新到2020版 ASME VIII I-2023版更新了，从今年6月开始（半年过渡期），以后的管法兰都会陆续用2020版，没有任何借口拖延，只能按照新规范，将所有尺寸都更新。 既然打算更新，那么就不妨彻底更新一下：
查询明细表数据：
其中规范有些数据是否更新真比较犹豫。
比如WN法兰的Ah值，一般等同于接管的外径。 这个修改后，面临一个问题：
对接的接管怎么办？
ASME的接管尺寸规范B36.19， 36.10没有变化啊，不能光变法兰吧。
而且直径变化个0.1~0.4mm，意义在哪里呢？ 后来想想算了： 法兰是你的地盘，你说了算，按你的改。 对接的接管，那还是得听管道的，接管外径就不改了。 这次规范修改有点坑！
VCAD2023版已完成ASME管法兰2020版更新，敬请期待。
