如何设置图形界限？

火用 · 发表于 2010-12-11 11:05:05

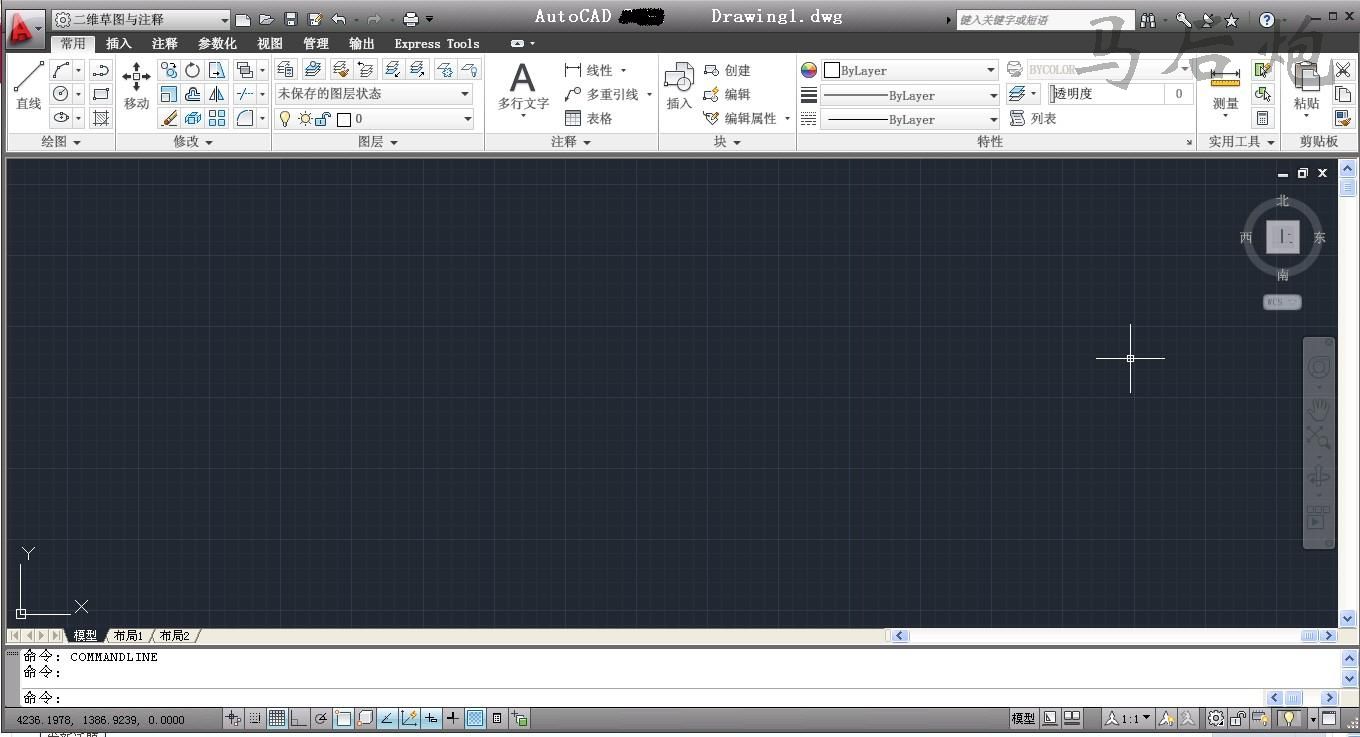

图形界限就是绘图区域，也称为图限。现实中的图纸都有一定的规格，如A4，为了将绘制的图纸方便的打印输出，在绘图前应设置好图形界限。在AutoCAD2010中，可以快速访问工具栏中选择【显示菜单栏】命令，在弹出的菜单中选择【格式】|【图形界限】命令（LIMITS）来设置图形界限。在世界系坐标系下，图形界限由一对二维点确定，即左下角点和右上角点。在发出LIMITS命令时，命令提示将显示如下显示信息：
指定左下角点或[开（ON）/关（OFF）]<0.000,0.000>:

请问一下，如何“快速访问工具栏中选择【显示菜单栏】命令，在弹出的菜单中选择【格式】”？
求截图说明。

落叶 · 发表于 2010-12-11 11:43:09

你是指图框吧，这个简单，file中的打开文件里，选择自己喜欢的图框。

chenhaijunsjy · 发表于 2010-12-11 12:14:30

好问题,请高手详尽介绍!

火用 · 发表于 2010-12-11 14:25:12

回复 2# 落叶

在命令提示行直接输入LIMITS（大小写均可），按回车键，就可出现图形界限界面。我想问一下，不从命令提示行输入LIMITS，应该如何到达图形界限界面，望图示一下，感谢。

落叶 · 发表于 2010-12-13 08:25:02

你可以从新建文件来设置

tianshanxue · 发表于 2010-12-13 11:08:29

路过看看先

s016357 · 发表于 2010-12-13 13:35:07

好像命令“limits” 可以设置图形界限……

fl202 · 发表于 2010-12-28 10:16:11

我都是关掉图形界限的，开了感觉不方便。

loveryman · 发表于 2011-1-11 17:24:37

学习一下。。

zhu蕊 · 发表于 2011-1-15 19:31:03

回复 2# 落叶

好

tyl_555 · 发表于 2011-1-17 09:54:48

需要高手来指导下，设置图形界限那个命令不知道为什么不好用，每次都设置不了，我现在每次都是在别人设置好的图形里面修改然后另存的

xiaoyuan330 · 发表于 2011-1-27 09:02:01

图形界限命令式limits，然后是设定第一点，然后设定第二点，ok

jgzheng · 发表于 2012-3-8 13:01:17

同样学习中
