请问ASPEN中换热管破裂工况泄放量计算公式出自何处？

gwd2000 · 发表于 1970-1-1 08:00:00

请问ASPEN中换热管破裂工况泄放量计算公式（管程至壳程)出自何处？

speedhorse · 发表于 1970-1-1 08:00:00

答案就在问题中：The relief load calculations for Exchanger Tube Rupture scenarios are based on the following paper: Wong, Wing Y. "PRV Sizing for Exchanger Tube Rupture." Hydrocarbon Processing (Feb. 1992), p. 59, as amended per the author's letter published in the May 1992 edition.

speedhorse · 发表于 1970-1-1 08:00:00

speedhorse 发表于 2024-1-18 17:03
答案就在问题中：The relief load calculations for Exchanger Tube Rupture scenarios are based on the f ...

API中引用和推荐的计算方法，是参考Crane TP-410 Flow-of-Fluids

盒子的何 · 发表于 1970-1-1 08:00:00

在HG20570有类似的，看看我没有大佬知道

speedhorse · 发表于 1970-1-1 08:00:00

盒子的何发表于 2024-1-18 17:12
在HG20570有类似的，看看我没有大佬知道

这个是气体的计算公式吧，20570没有应该

speedhorse · 发表于 1970-1-1 08:00:00

https://www.doc88.com/p-99329366947208.html
看下这个对比的还是比较全面的，锐孔的计算应用还是很广泛的
泄露之类的都可以参考了

ma730060 · 发表于 1970-1-1 08:00:00

看一下

aini861021 · 发表于 1970-1-1 08:00:00

API 标准和Crane TP-410，以及国内标准都有介绍，但是结果相差不大。

thankwc · 发表于 1970-1-1 08:00:00

speedhorse · 发表于 1970-1-1 08:00:00

PRV sizing for exchanger tube rupture原文

speedhorse · 发表于 1970-1-1 08:00:00

Crane TP-410 Flow-of-Fluids 2-14原文

gwd2000 · 发表于 1970-1-1 08:00:00

谢谢，我看了大家的回答，只是对第一个公式的出处（壳程至管程）的公式进行了答复，对第2个公式（管程至壳程）的出处未进行答复，且该公式中的C值默认值为0.74，而不是CRANE中的0.6.

speedhorse · 发表于 1970-1-1 08:00:00

gwd2000 发表于 2024-1-19 14:30
谢谢，我看了大家的回答，只是对第一个公式的出处（壳程至管程）的公式进行了答复，对第2个公式（管程至壳 ...

Crane TP-410 Flow-of-Fluids A-20.pdf (487.37 KB, 下载次数: 3) CRANE,中C值不是固定值吧，看下附录，化工原理也讲过，至于管-壳，还是壳-管本质还是压差，和孔的关系。

speedhorse · 发表于 1970-1-1 08:00:00

gwd2000 发表于 2024-1-19 14:30
谢谢，我看了大家的回答，只是对第一个公式的出处（壳程至管程）的公式进行了答复，对第2个公式（管程至壳 ...

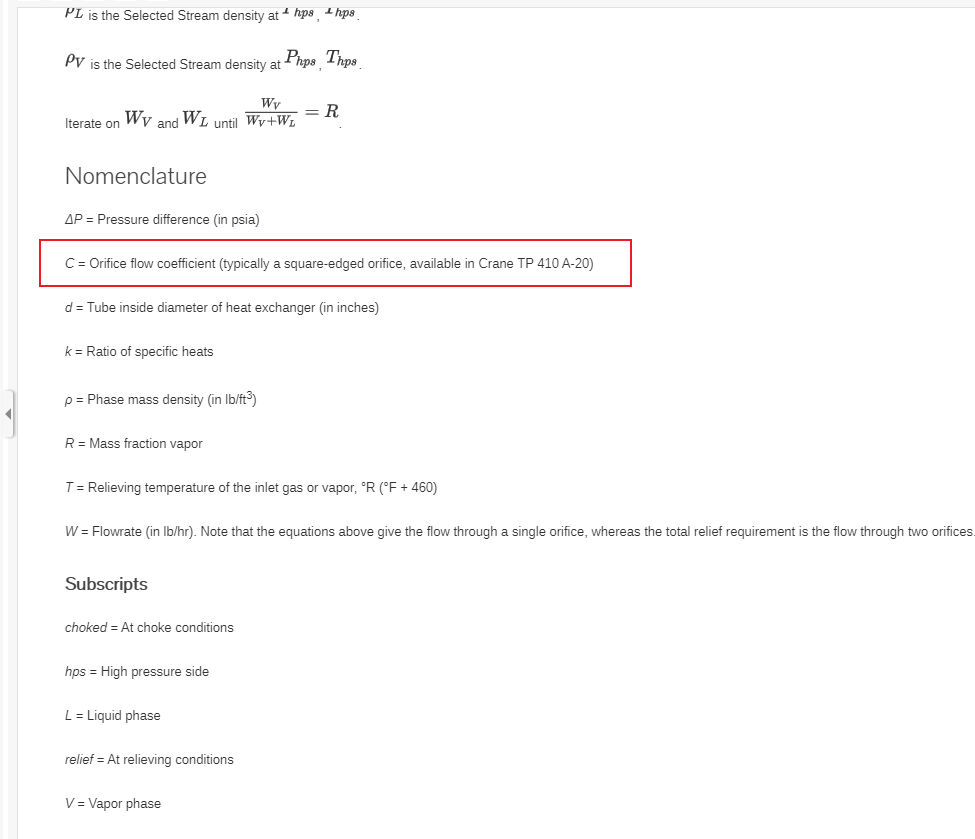

这是帮助文件原文，默认值是0.74，也可以修改的

speedhorse · 发表于 1970-1-1 08:00:00

摘自《石油化工装置工艺管道安装设计手册第一篇设计与计算第五版》
