aspen导EDR，EDR设计不出换热器

yrm · 发表于 2024-3-7 09:48:18


Frank_2013 · 发表于 2024-3-7 09:48:18

极地苍凉 · 发表于 2024-3-7 09:48:18

amine · 发表于 2024-3-7 09:48:18

冷流股出口温度降低？那不就是变成了变热流股了？总不能逆温差传热吧。软件已经把计算失败的原因给出来了：温度剖形数据有问题造成的，冷物流温度降低。

yrm · 发表于 2024-3-7 09:48:18

amine 发表于 2024-3-7 10:38
冷流股出口温度降低？那不就是变成了变热流股了？总不能逆温差传热吧。软件已经把计算失败的原因给出来了： ...


汽化量多了

amine · 发表于 2024-3-7 09:48:18

yrm 发表于 2024-3-7 10:48

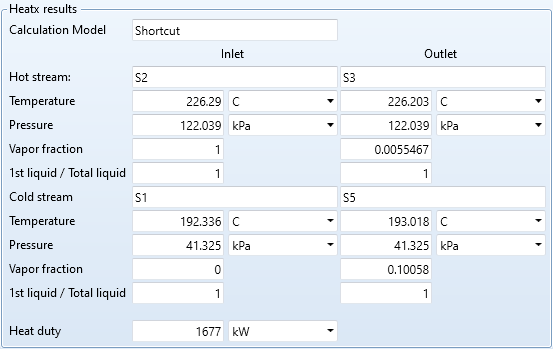

在aspen里面冷流股由192到193度，导入到EDR里面就从192到185度，汽化量多了

纯物质汽化温度在恒定压力也是恒定的，混合物则是恒定压力下的泡点温度低于露点温度，和汽化量没有关系，是压力的函数。

zhyhh · 发表于 2024-3-7 09:48:18

学习了~~~~

chnshcjw · 发表于 2024-3-7 09:48:18

根据软件算出压降，把对应物料进口压力调整一下就可以了
