实际在用的精馏塔中,会不会存在以下第二种情况?理论上如何解释?

[复制链接]

 成长值: 1390

 楼主| 发表于 2024-8-15 21:23:40 显示全部楼层 |阅读模式
100韶华币
假设精馏塔有30块塔板,常压蒸甲醇和水的混合物,第一种情况和软件模拟的情况类似,塔顶蒸出99%的甲醇。
第二种情况,进料组成变化了,变得更好蒸出甲醇了,实际上精馏段只需要5块板就够了,但还是同样的精馏塔和操作条件,那么5块板到29块板的温度会如何变化?或者说几乎没有变化?

最佳答案

查看完整内容

请参考这个模拟计算结果。
[发帖际遇]: 猪小屁zhu 成功加入五毛党,回帖一个奖励 5 个 韶华币. 幸运榜 / 衰神榜
发表于 2024-8-15 21:23:41 显示全部楼层
猪小屁zhu 发表于 2024-8-16 10:00
理论上最上面块板的温度几乎不会变化,会不会存在这种情况:5快板后的温度会和第五快板温度会差异较大,5 ...

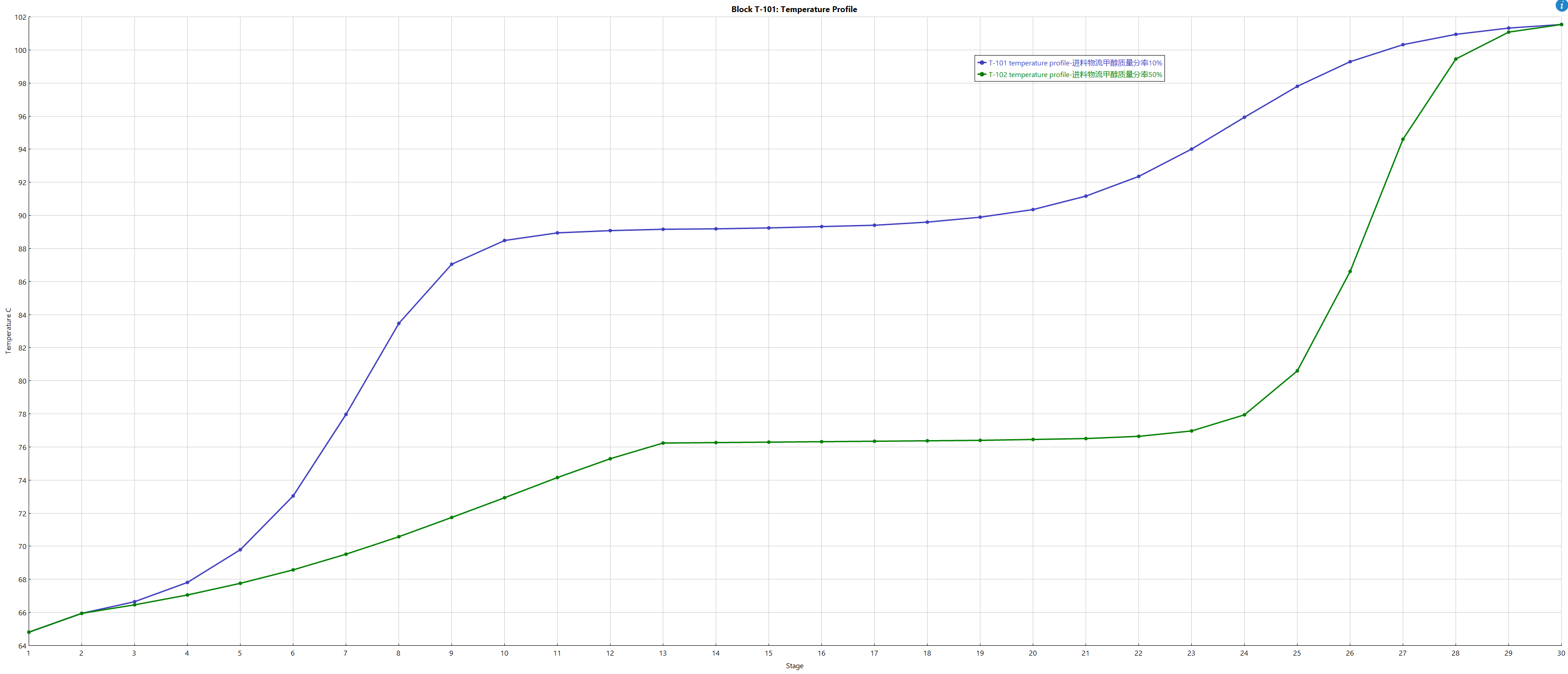

请参考这个模拟计算结果。 MEOH-20240816.png

点评

2、这个不同进料浓度怎么放在一张图上  详情 回复 发表于 2024-8-17 10:14
大佬,我还有两个疑问:1、温度变化基本上分成了3段,但是这两条曲线对应的压力问什么是一条直线,没有什么变化的,组成不一样,对应的温度和压力应该会同步变化才合理啊  详情 回复 发表于 2024-8-17 10:11
谢谢大佬,我也得到这个图了。从这个图可以看出,塔板富裕时,温度的分布大概有三段,中间一段温度几乎没有变化,真佩服Aspen的强大。  详情 回复 发表于 2024-8-16 23:24
[发帖际遇]: amine 乐于助人,帮助不愿意过马路的老奶奶过马路,奖励 4 个 韶华币. 幸运榜 / 衰神榜
回复

使用道具 举报

 成长值: 1390

 楼主| 发表于 2024-8-15 21:24:12 显示全部楼层
欢迎各位大佬来讨论
[发帖际遇]: 猪小屁zhu 屌丝逆袭成功,获得白富美女神垂青,赚了 3 个 韶华币. 幸运榜 / 衰神榜
回复

使用道具 举报

发表于 2024-8-15 21:29:10 显示全部楼层
kimi的回答:
在精馏塔操作中,塔板的数目和温度分布是影响分离效率的重要因素。根据您提供的情况,第一种情况是塔顶蒸出99%的甲醇,而第二种情况是进料组成变化,使得甲醇更容易被蒸出,导致实际上只需要5块板就足够进行所需的分离。在第二种情况下,尽管塔板数量减少,但由于仍然使用相同的精馏塔和操作条件,我们可以预期一些变化:

1. **温度分布的变化**:如果进料组成变化使得甲醇更容易被蒸出,那么理论上精馏段的负荷会减轻,这可能会导致精馏段的温度分布发生变化。特别是,5块板之后的塔板可能不需要像原先那样高的温度就能达到分离效果,因此从第5块板到第29块板的温度可能会整体下降,或者至少温度梯度可能会变得平缓。

2. **塔板效率的影响**:由于只需要5块板就能完成分离,这表明塔板的效率可能非常高,或者进料组成的变化极大地影响了甲醇和水的相对挥发度。在实际操作中,这可能意味着即使后续塔板没有显著的温度变化,它们仍然在进行有效的分离,只是所需的理论板数减少。

3. **操作条件的调整**:尽管塔板数减少,但为了保证整个塔的操作效率和产品质量,可能需要对操作条件如回流比、进料位置等进行调整。这些调整会影响到整个塔的温度分布和操作稳定性。

4. **灵敏板的概念**:在高纯度分离过程中,塔顶或塔底的温度变化可能非常小,这使得通过测量塔顶温度来控制产品质量变得不切实际。在这种情况下,识别并监控“灵敏板”上的温度变化可能更为重要,因为这些板对外界干扰因素的反映最为灵敏,可以作为预示塔内组成变化的早期指标。

综上所述,第二种情况下,尽管只需要5块板,但整个精馏塔的温度分布可能会发生变化,尤其是从第5块板到第29块板,温度可能会降低或变化趋于平缓。同时,操作条件的调整和对灵敏板的监控将是确保产品质量和操作效率的关键。

点评

这是AI生成的吗?好可怕的分析能力  详情 回复 发表于 2024-8-15 21:48
[发帖际遇]: mammoth 捡到一块切糕,卖给了小马,赚了 10 个 韶华币. 幸运榜 / 衰神榜
回复

使用道具 举报

发表于 2024-8-15 21:30:15 显示全部楼层
智谱清言的回答:
在精馏操作中,塔板的数量与分离效果直接相关。在第一种情况下,需要30块塔板来达到塔顶蒸出99%甲醇的纯度。在第二种情况下,由于进料组成的变化使得甲醇更容易被蒸出,因此理论上只需要5块塔板就足以达到同样的分离效果。
以下是关于温度变化的分析:
1. **精馏段(5块板)**:
   - 在精馏段,由于只需要5块板就能完成几乎全部的甲醇分离,所以这5块板上的温度会相对较高,因为更多的甲醇在这里被蒸发。
   - 这5块板的温度会接近于如果整个塔都满载时的精馏段的温度,因为它们现在是实际进行分离工作的塔板。
2. **提馏段(第5块板到第29块板)**:
   - 从第5块板到第29块板,由于这些塔板不再是进行有效分离的塔板,它们的角色更多的是将水分从甲醇中进一步移除,因此这里的温度变化会较小。
   - 这段塔板的温度可能会略微下降,因为上升的蒸汽通过这些塔板时会逐渐冷却,但由于分离任务已经主要由前5块板完成,所以温度下降的趋势不会像满载时那么明显。
   - 实际上,由于分离效果已经达到,这些塔板的温度可能会趋于稳定,变化不大。
综上所述,从5块板到29块板的温度可能会有以下变化:
- **5块板**:温度相对较高,因为这里是主要的分离区域。
- **5-29块板**:温度可能会逐渐略有下降,但由于分离任务已经完成,温度变化不会很大,可能会在一个较小的范围内波动。
所以,可以预期5块板到29块板的温度变化不大,但具体的变化情况还需要通过实际的操作数据或者模拟来确定。
[发帖际遇]: mammoth 成功加入五毛党,回帖一个奖励 5 个 韶华币. 幸运榜 / 衰神榜
回复

使用道具 举报

 成长值: 1390

 楼主| 发表于 2024-8-15 21:48:06 显示全部楼层
mammoth 发表于 2024-8-15 21:29
kimi的回答:
在精馏塔操作中,塔板的数目和温度分布是影响分离效率的重要因素。根据您提供的情况,第一种 ...

这是AI生成的吗?好可怕的分析能力

点评

可以去尝试看看~  详情 回复 发表于 2024-8-15 21:48
回复

使用道具 举报

发表于 2024-8-15 21:48:57 显示全部楼层
猪小屁zhu 发表于 2024-8-15 21:48
这是AI生成的吗?好可怕的分析能力

可以去尝试看看~

点评

尝试了下,感觉AI回复是有明显错误的  详情 回复 发表于 2024-8-15 23:04
[发帖际遇]: mammoth 在端午节继续加班,获得加班工资 5 个 韶华币. 幸运榜 / 衰神榜
回复

使用道具 举报

 成长值: 1390

 楼主| 发表于 2024-8-15 23:04:16 显示全部楼层
mammoth 发表于 2024-8-15 21:48
可以去尝试看看~

尝试了下,感觉AI回复是有明显错误的

点评

最好调用可以AI网页搜索的  详情 回复 发表于 2024-8-15 23:05
回复

使用道具 举报

发表于 2024-8-15 23:05:24 显示全部楼层
猪小屁zhu 发表于 2024-8-15 23:04
尝试了下,感觉AI回复是有明显错误的

最好调用可以AI网页搜索的

点评

明天试试看  详情 回复 发表于 2024-8-16 00:01
[发帖际遇]: mammoth 在端午节继续加班,获得加班工资 2 个 韶华币. 幸运榜 / 衰神榜
回复

使用道具 举报

 成长值: 1390

 楼主| 发表于 2024-8-16 00:01:54 显示全部楼层
mammoth 发表于 2024-8-15 23:05
最好调用可以AI网页搜索的

明天试试看
回复

使用道具 举报

发表于 2024-8-16 00:48:30 显示全部楼层
AI真是牛,组织能力都这么强了
回复

使用道具 举报

发表于 2024-8-16 02:08:09 显示全部楼层
看来,人类危险了
[发帖际遇]: 北湖之花 发帖时在路边捡到 1 个 韶华币,偷偷放进了口袋. 幸运榜 / 衰神榜
回复

使用道具 举报

发表于 2024-8-16 07:22:42 显示全部楼层
我去,这么牛逼
[发帖际遇]: bents 屌丝逆袭成功,获得白富美女神垂青,赚了 3 个 韶华币. 幸运榜 / 衰神榜
回复

使用道具 举报

发表于 2024-8-16 07:55:41 显示全部楼层
会降低啊,拍大腿想出来的

点评

AI回答的,有一些答非所问,我用AI搜下,他就从网上找了24篇文章,然后吸收后回答我的问题。  详情 回复 发表于 2024-8-17 10:21
回复

使用道具 举报

发表于 2024-8-16 08:14:00 显示全部楼层
如果精馏段需要的理论板少了,那是因为关键轻主分在进料流股中的浓度增加了,与原来的进料条件和分离要求下进行对比,则在同样的回流比下,塔的温度分布会因为关键轻主分的含量增加而比原来的塔节温度分布降低。

点评

理论上最上面块板的温度几乎不会变化,会不会存在这种情况:5快板后的温度会和第五快板温度会差异较大,5块板至29块板可能比较接近,变化梯度比较小。  详情 回复 发表于 2024-8-16 10:00
[发帖际遇]: amine 成功加入五毛党,回帖一个奖励 5 个 韶华币. 幸运榜 / 衰神榜
回复

使用道具 举报

 成长值: 32425

发表于 2024-8-16 08:32:16 显示全部楼层
5块板到29块板的温度存在梯度,温差平均分配到30块塔板。

点评

这个温度变化大不大,能否进行模拟  详情 回复 发表于 2024-8-16 11:50
回复

使用道具 举报

发表于 2024-8-16 08:50:00 显示全部楼层
回复

使用道具 举报

发表于 2024-8-16 09:08:50 显示全部楼层
蒸出99%的甲醇最少理认板数为多少?最有利的进料条件是什么?5块板可以得到99%的甲醇?你做到过吗?

点评

这是假设情况,如果进料甲醇浓度够大,5块精馏段塔板是可以做到99%的,现在重点是讨论5块到29块板的温度理论上是怎么变化情况  详情 回复 发表于 2024-8-16 09:49
[发帖际遇]: gdszlwmg 在端午节继续加班,获得加班工资 2 个 韶华币. 幸运榜 / 衰神榜
回复

使用道具 举报

发表于 2024-8-16 09:19:33 显示全部楼层
Aspen Plus 方便之处就在于分析研究,将要讨论的内容建模、分析一下就能得到精准的结果。
千万、千万不要听AI的,这个东西拿来寻寻开心还行;在专业技术领域里,除了胡说八道以外,它什么都不懂!!!

点评

是的,这个AI说的塔下部还比上部温度低,明显的错误。  详情 回复 发表于 2024-8-16 10:01
[发帖际遇]: banknation 乐于助人,帮助不愿意过马路的老奶奶过马路,奖励 4 个 韶华币. 幸运榜 / 衰神榜
回复

使用道具 举报

发表于 2024-8-16 09:21:02 显示全部楼层
回复

使用道具 举报
