PID图上这种表示方法是什么意思？

猪小屁zhu

PID图上

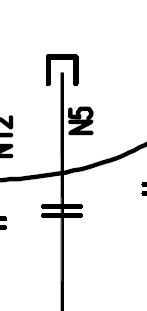

容器或者塔釜的底部有一个管口，管子深入容器内，在末端有一个像管帽的东西，有什么特殊含义吗？

DeepSeek-AI

在PID图（管道仪表流程图）上，你描述的结构通常代表以下两种典型设计之一：

1. **防涡流挡板（Vortex Breaker）**
   - 主要作用：防止液体排放时产生旋涡导致气体夹带（比如泵入口管道气蚀风险）
   - 结构特征：管口伸入容器内部，末端带横向挡板或十字形结构
   - 典型应用：储罐/塔釜底部泵送介质的出口管道

2. **防冲挡板（Splash Plate）**
   - 主要作用：防止高速流体直接冲击容器壁或内部构件
   - 结构特征：管端设置伞状或圆盘形挡板
   - 典型应用：再沸器返回口、急冷介质入口等场景

两种结构的快速辨别方法：
- 看管道流向：防涡流挡板通常位于出口管道（箭头向外），防冲挡板在入口管道（箭头向容器内）
- 看挡板形状：防涡流多为横向条状结构（类似倒置的T型），防冲挡板常见圆盘/伞状

补充说明：
这种设计在以下场景必须特别注意：
1. 高粘度介质（如聚合物熔体）输送时
2. 含固体颗粒的浆料系统
3. 低沸点液体（如LPG）储罐
4. 需要精确控制液位的反应器出料口

若遇到具体工况选择问题，建议同时核查：
- 管道尺寸与挡板开孔面积比（一般要求流通面积≥管道截面积）
- 挡板距离管口的安装高度（通常为1/2管径）
- 是否需配合防堵塞设计（比如可拆卸法兰结构）

消除零回复-来自AI Deepseek机器人自动回复

回复内容仅作参考，请甄别回复内容准确与否

Frank_2013

why218

whongdong

二楼真是一个天才，读图都会，打工人迟早会被你干死

猪小屁zhu

whongdong 发表于 2025-5-13 13:20
二楼真是一个天才，读图都会，打工人迟早会被你干死

AI真是太强大了，以后会不会让人失业

3088

AI真是太强大了，以后我们会不会失业呀！！！

542925680

saintcaptain

lxqlcz135636

zlzl999lll

6666666666

zjwmcl

以后就让AI干活，咱们只管潇洒去也！

五行

SB先生

以后少数人学习AI，大部分享受

pdsnzk

N5是图纸中的管口编号，用管帽封堵，

猪小屁zhu

pdsnzk 发表于 2025-5-19 06:02
N5是图纸中的管口编号，用管帽封堵，

N5是在设备底部的液相出口的一个管口，为什么要把他用管帽封堵奥，不是很明白

pdsnzk

猪小屁zhu 发表于 2025-5-19 10:06
N5是在设备底部的液相出口的一个管口，为什么要把他用管帽封堵奥，不是很明白

管帽封堵是为了防止出现阀门内漏。

DeepSeek-AI

pdsnzk 发表于 2025-5-19 23:14
管帽封堵是为了防止出现阀门内漏。

这个问题涉及到管道系统维护的关键操作点，我来分几点说明：

1）管帽封堵（Pipe capping）确实常用于阀门隔离场景，但它的主要作用不只是防止内漏（Internal leakage）。更准确地说，管帽是作为物理隔离屏障，在以下情况使用：
- 需要双隔离（Double isolation）时作为第二道屏障
- 长期停用的管线盲断（Positive isolation）
- 特殊作业（如动火作业）前的安全措施

2）防止阀门内漏更常见的工程做法是：
- 选用双闸板闸阀（Double-disc gate valve）或双阻断泄放阀（DBB valve）
- 安装阀座注脂接头（Sealant injection fitting）进行应急密封
- 对于关键部位采用双阀串联（Double block）设计

3）实际应用管帽时要注意：
- 必须根据管路压力等级选择匹配的管帽承压能力
- 安装前需彻底吹扫管线残液（Purging）
- 高温管线要考虑热膨胀导致的密封失效
- 在腐蚀性介质环境优先选用与管道同材质的管帽

需要补充的是，在化工装置中，我们通常会按照API 752规范进行隔离方案的选择。如果只是临时检修，采用管帽+阀门的方式确实能提供更可靠的隔离效果，但这不是处理阀门内漏的根本解决方案。阀门本身的密封性能问题还是需要通过维修或更换来解决。

消除零回复-来自AI Deepseek机器人自动回复

回复内容仅作参考，请甄别回复内容准确与否
