管道压力降计算，微信电脑都能用，不翻书不查表，你见过吗？

九章速算 · 发表于 3 天前

本帖最后由九章速算于 2025-6-10 13:09 编辑

管道压力降计算，不翻书不查表，微信电脑都能用，你见过吗？

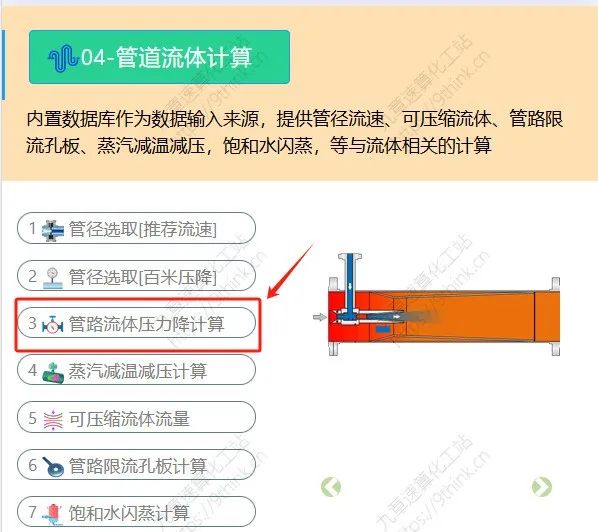

关注以下微信或电脑访问http://9think.cn 可使用本程序

登录/注册后可看大图

管道流体阻力降计算，是化工设计中最常用的计算场景，对流体输送设备的压头选型尤为重要。

本次内容精彩且章节较多，先介绍一下内容索引：

1：介绍一下管道的阻力降计算的基本思路

2：新功能及计算模块展示

3：与国外专业软件计算结果对比。

4：与国内工艺设计手册例题的计算结果对比

登录/注册后可看大图

管道流体阻力降

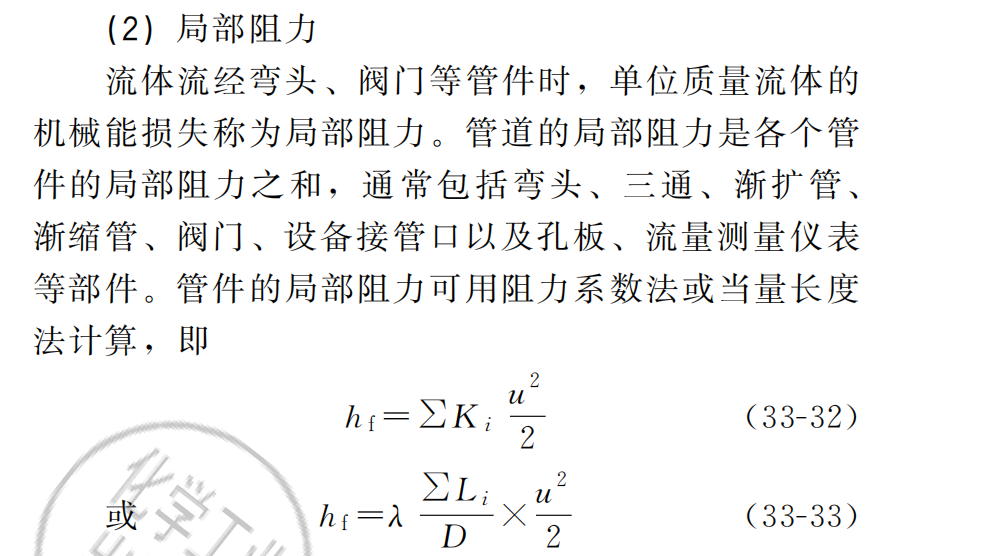

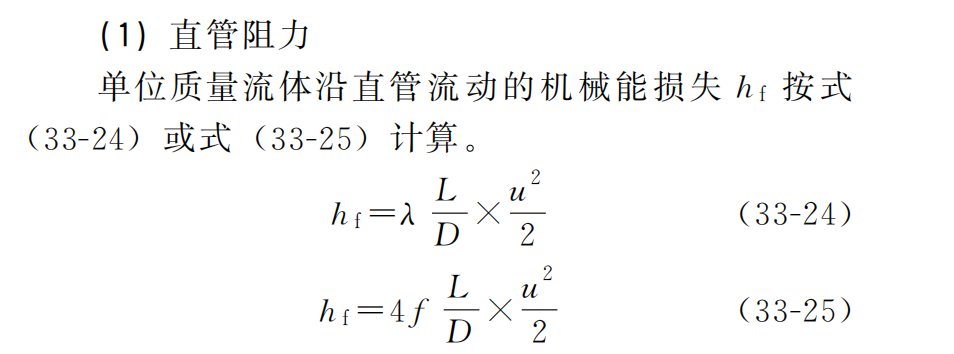

流体在管道中的阻力是直管阻力和局部阻力之和

登录/注册后可看大图

管件阻力系数**

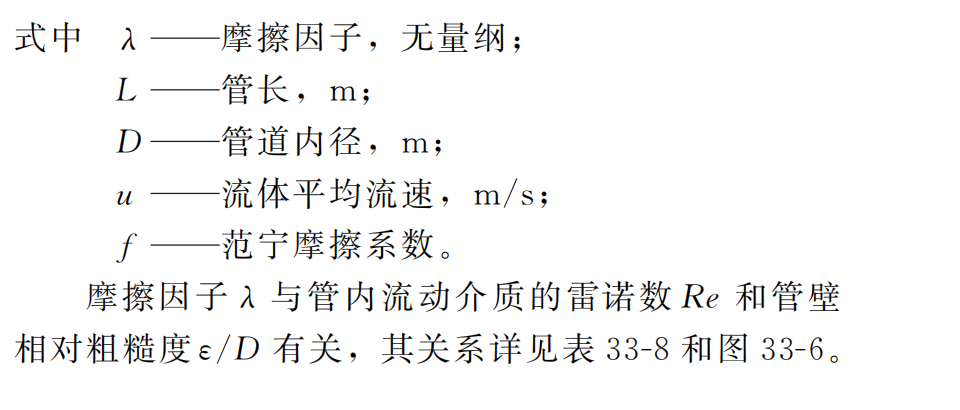

直管的计算方法较为简单，使用上图的33-24公式即可计算。
本次主要针对管件的阻力系数计算方法进行讨论。

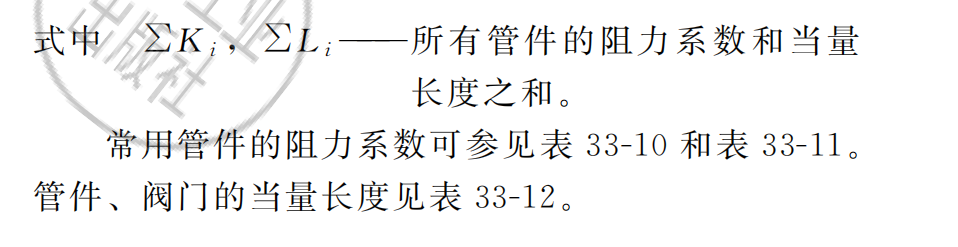

1：工艺设计手册计算方法**
根据层流和湍流，分别给出了查询表格。
湍流时，为了提高计算精度，部份管件还引入了与管径相关的参数。

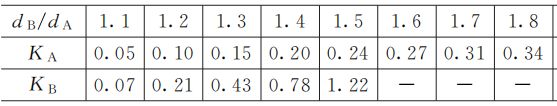

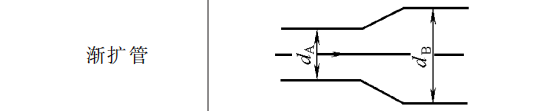

例如下图的扩径，先求进出管径的比值，然后再查表。

登录/注册后可看大图

**

登录/注册后可看大图

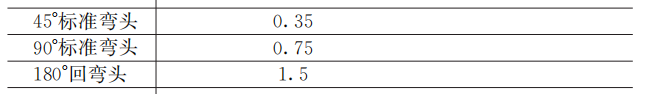

但有的管件的阻力系数计算过于简单，仅给出了单一的K值，与管径和流速均无关系，显然不合理。如下图的弯头，K值任何情况下都取一个数值。

登录/注册后可看大图

2： 3K Method计算方法

国外3K Method是一种更为精确的计算方法，可计算几十种不同类型的管件和阀门。

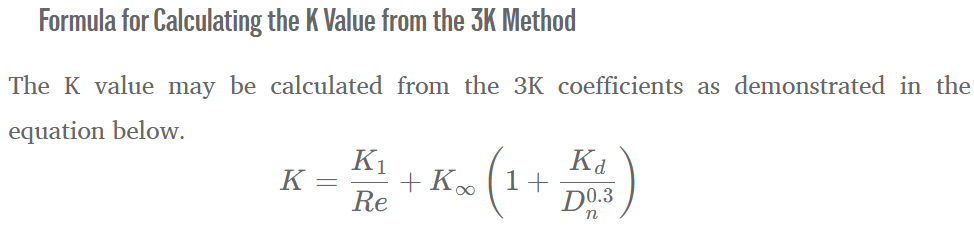

其中计算与管道流速，介质粘度，管道粗糙度，管件类型相关。公式如下：

登录/注册后可看大图

3：两种方法的比较

经对比，工艺手册的计算方法相对3K Method：

在流体流速较小时，阻力系数偏大，

在流速较高时，阻力系数偏小。

猜想，工艺手册主要是为了简化查表，方便大家使用，取了平均值，后面估算时再给一个安全系数，以达到增加修正裕量的目的。

程序界面与功能

功能特点：

1：内置3K Method计算方法，

2：可自行选择需要的管道元件(如常见的容器进出，等径管件，变径管件，共40多种），

3：可自行判断流体类型，

4：自动计算摩擦系数，

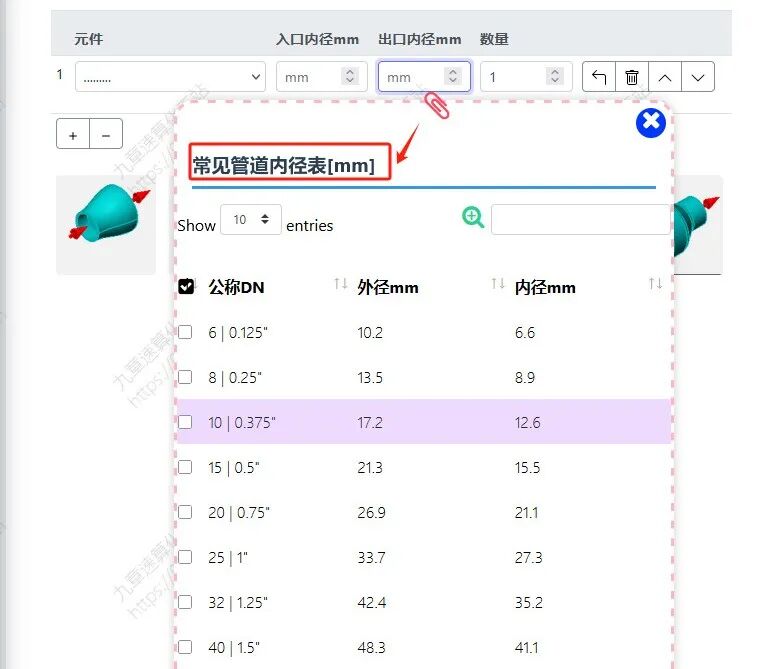

5：自动提供常见管径尺寸查询。

登录/注册后可看大图

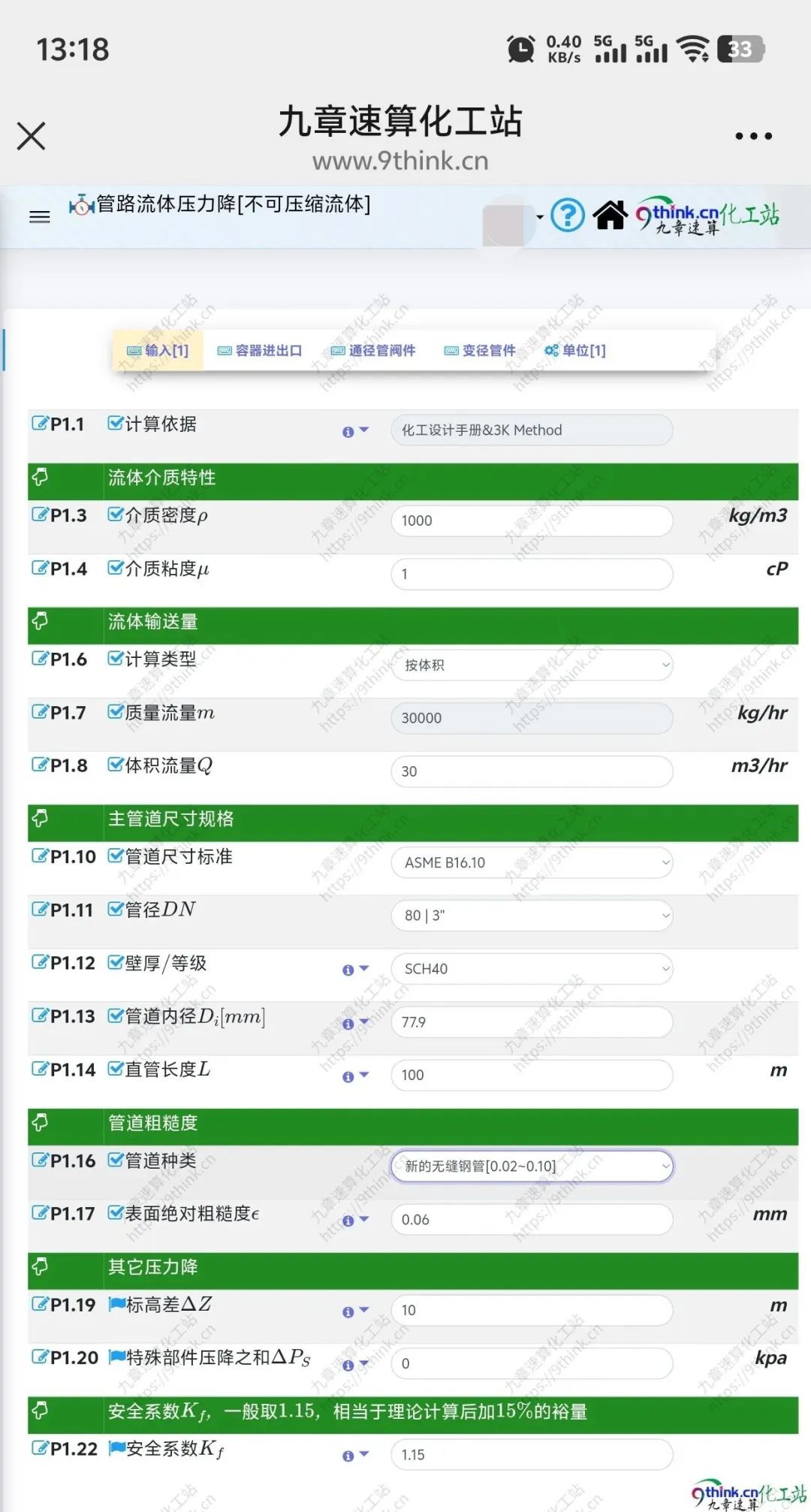

1：主参数的输入（流量，流体性质，主管道尺寸，粗糙度等）

登录/注册后可看大图

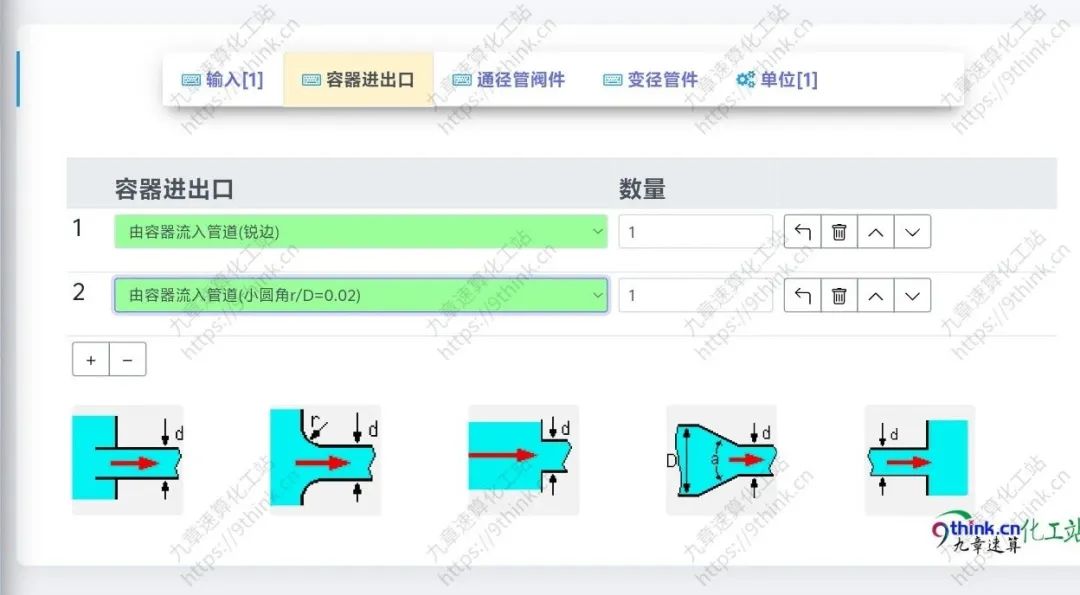

2:容器进出流入场景选择

登录/注册后可看大图

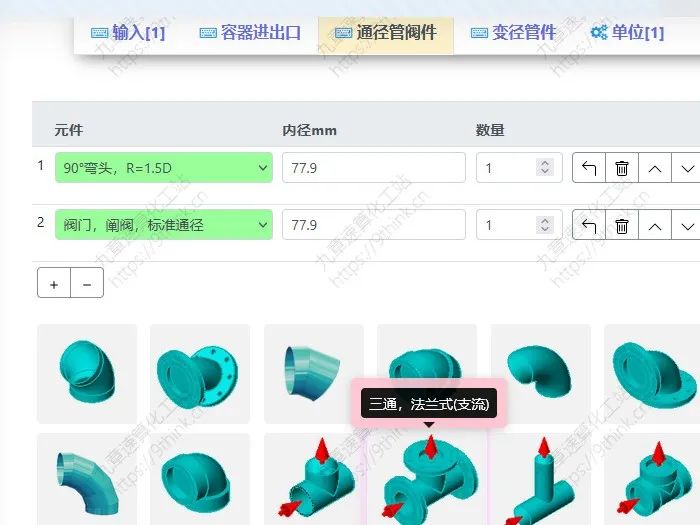

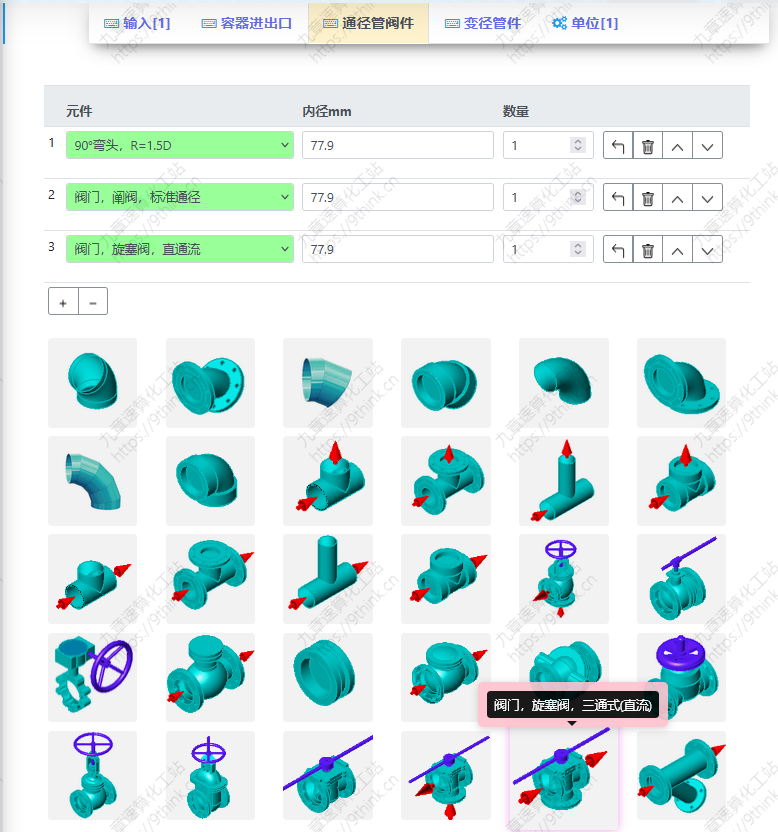

3:管阀件类型及数量的定义**

登录/注册后可看大图

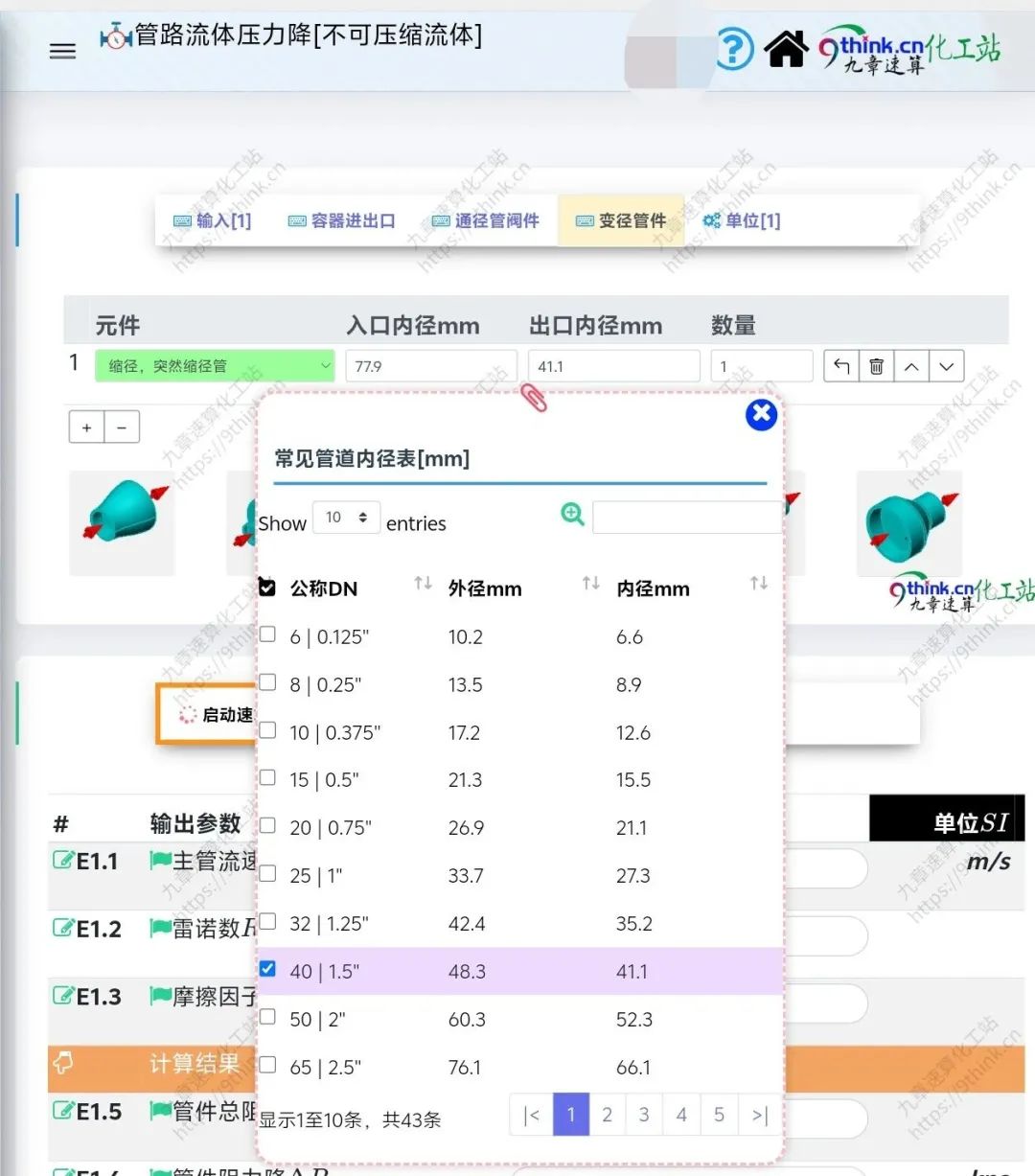

4: 变径类型及数量的定义

登录/注册后可看大图

准确性验证

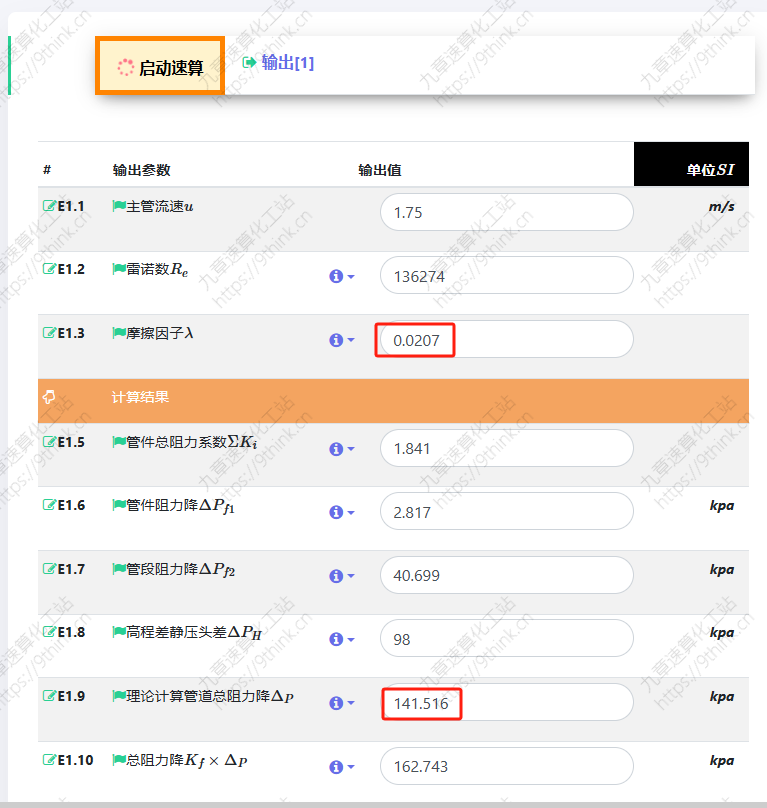

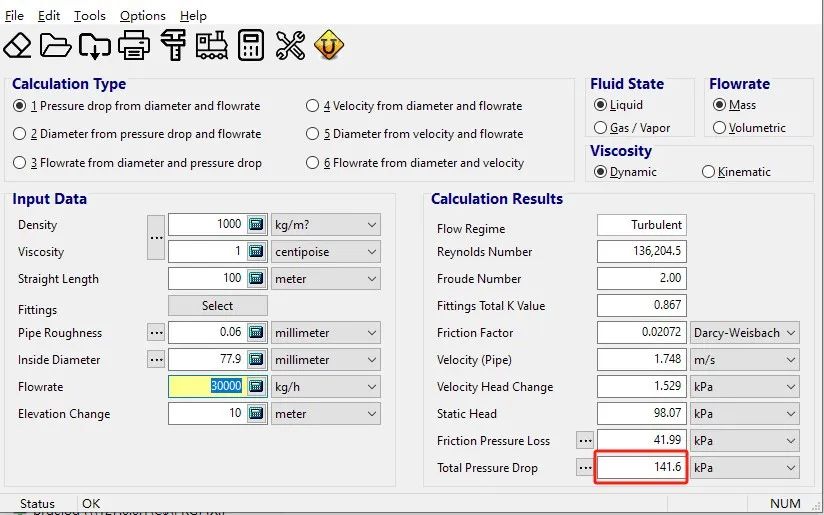

1：与国外的专业的流体计算软件进行结果对比验证

登录/注册后可看大图

由此可见其结果结果完全吻合，见其采用的也是3K Method

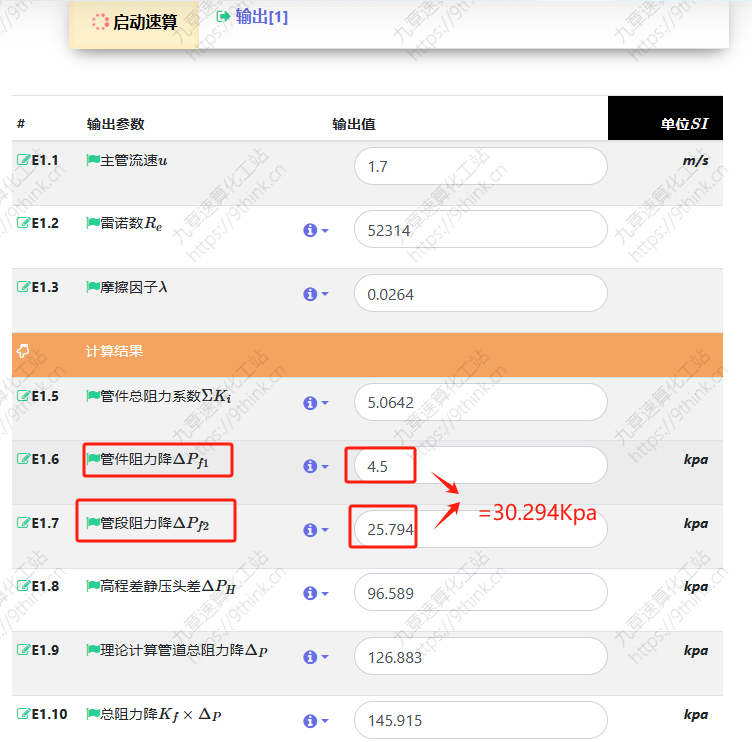

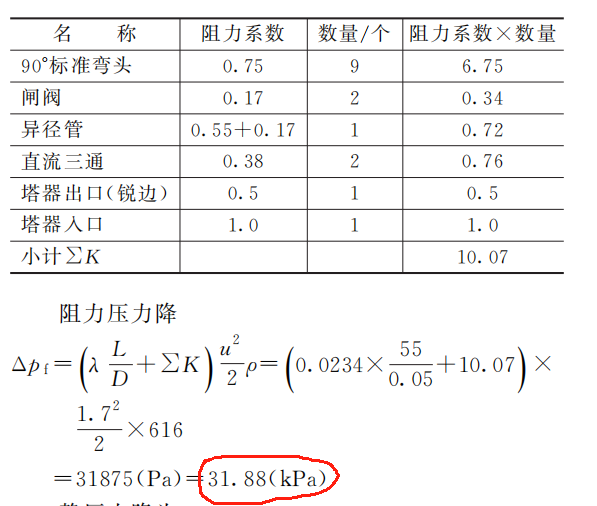

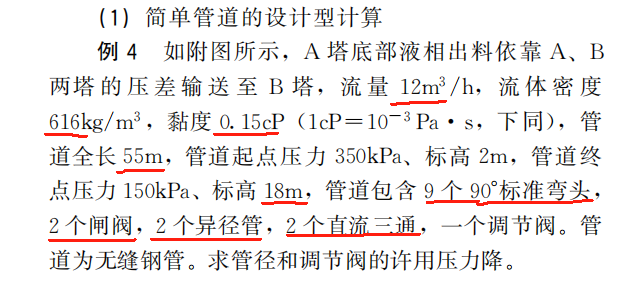

2：与工艺设计手册上一个例题对比

登录/注册后可看大图

与工艺手册上一个例题进行比对，误差在5%以内

DeepSeek-AI · 发表于 3 天前

遇到管道压力降（流体在管道中流动时由于摩擦和局部阻力导致的压力损失）计算问题，直接上干货：

1. **确定基础公式**
用达西-韦斯巴赫方程（Darcy-Weisbach Equation）：
ΔP = f × (L/D) × (ρv/2)
（f是摩擦系数，L管长，D管径，ρ密度，v流速）

2. **快速估算摩擦系数f**
对于湍流（Re>4000）：
光滑管用布拉休斯公式（Blasius）：f=0.316/Re^0.25
粗糙管用科尔布鲁克公式（Colebrook）简化版：f≈0.02（工业管道粗估值）

3. **流速v的简易算法**
v=Q/(πD/4)
（Q是体积流量，πD/4是截面积）

4. **局部阻力当量法**
把阀门/弯头折算成当量长度：
90°标准弯头≈30倍管径
全开闸阀≈8倍管径
球阀≈300倍管径

5. **实用记忆数据**
水在钢管中的典型压力降：
1m/s流速时≈100Pa/m
2m/s流速时≈400Pa/m
（记这个现场应急估算够用）

6. **气体要修正**
用可压缩流体公式太麻烦时：
先按液体算，再乘气体密度/水密度（保守估算）

注：手机就能算，打开计算器按：
1 输入流量、管径得流速
2 查Re数（Re=ρvD/μ）
3 根据Re选f值
4 代回主公式完事

需要更准就用在线计算器（比如"Pipe Pressure Drop Calculator"），但现场紧急情况这套够用了。
