[原创] 【工艺工具】蒸汽管道压降温降如何快速计算?

[复制链接]
 楼主| 发表于 前天 17:15 显示全部楼层 |阅读模式
蒸汽管道压降计算是工程中常见的问题,正确的压降计算可以确保系统正常运行并最大限度地提高能源效率,压降是指流体在管道中由于阻力而造成的压力下降。蒸汽在管道中流动时也会受到阻力的影响,导致管道中的压力降低。良好的管道设计应考虑到蒸汽流动的流量、速度、管径、管道长度、管道形状、管道材料等因素对压降的影响。

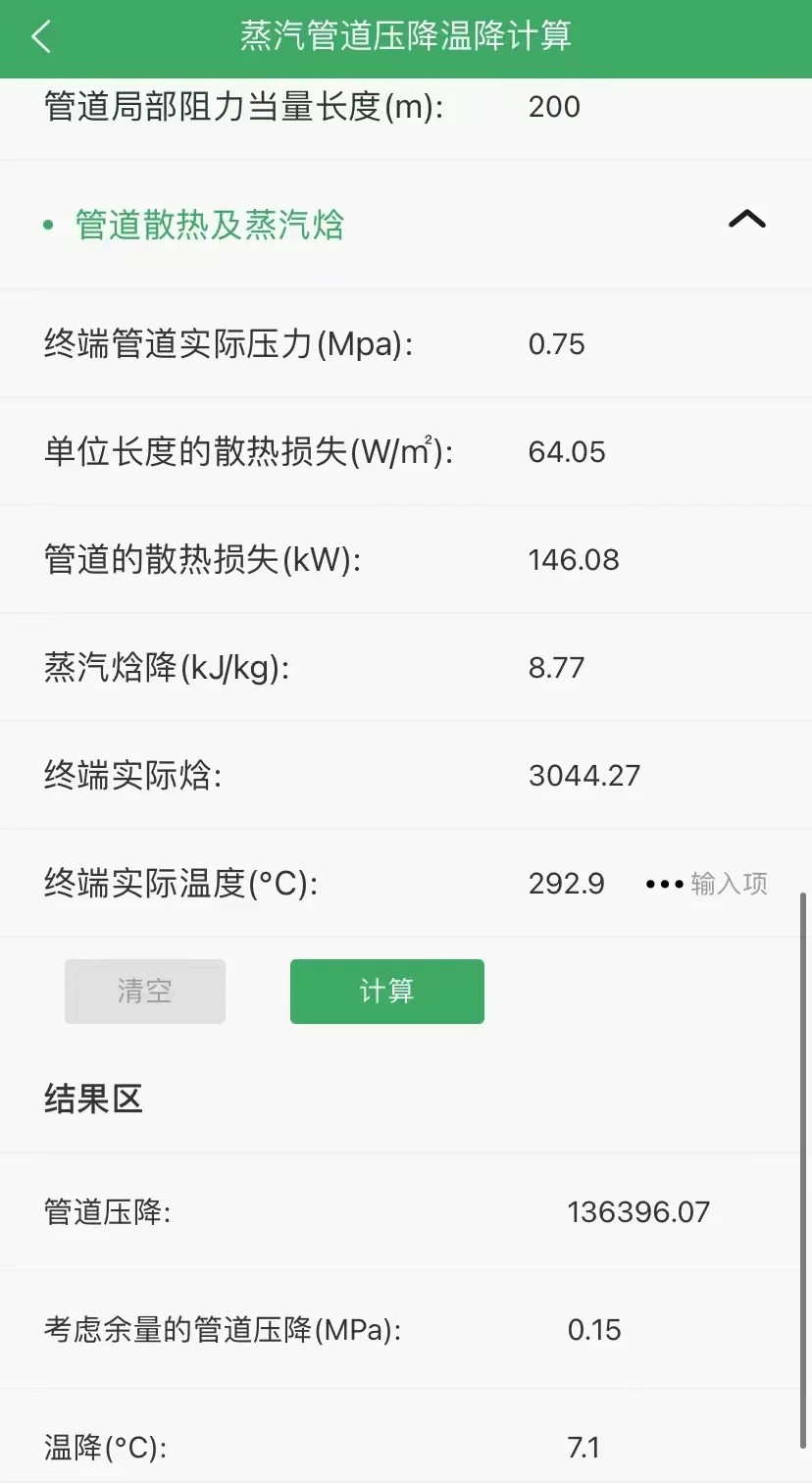

打开【环保工匠APP】点击“工艺工具”
使用“蒸汽管道压降温降计算”
一键秒出结果



发表于 前天 17:26 显示全部楼层
关于蒸汽管道压降(指蒸汽流动过程中的压力损失)和温降(因压力降低导致的饱和温度下降)计算,我结合现场经验给您几个实用建议:

1. 手动速算法(适用于现场粗略估算)
饱和蒸汽压降经验值:每100米管道压降约0.1-0.3MPa(具体取决于流量和管径)
公式:ΔP/L=0.0000107×G^1.85/(d^4.97)
(G为质量流量kg/h,d为内径mm)

2. 工程常用计算步骤
1)确定初始参数:蒸汽压力、温度、流量、管道材质(粗糙度系数)
2)计算雷诺数(判断流动状态)
3)选用达西-魏斯巴赫公式(计算沿程阻力)或Churchill方程(适用于全流态)
4)叠加局部阻力(阀门、弯头当量长度法)

3. 关键注意事项
- 过热蒸汽要单独考虑温度补偿系数
- 管件当量长度建议取直管段的20-30%
- 凝结水积聚会使实际压降增大50%以上

4. 推荐采用APP计算时的输入要点
1)必须区分饱和/过热蒸汽状态
2)管道粗糙度按新碳钢管取0.05mm
3)安全系数建议取1.2(考虑运行老化)

实际案例:某化工厂DN200蒸汽主管道,当流量25t/h时,我们实测压降0.18MPa/100m,与计算结果误差<5%。建议关键管线还是要留10-15%的压降余量(应对负荷波动)。

消除零回复-来自AI Deepseek机器人自动回复

回复内容仅作参考,请甄别回复内容准确与否
回复 支持 反对

使用道具 举报

发表于 昨天 20:33 显示全部楼层
谢谢楼主的分享了。
