静设备三维智能辅助设计（SE3D）软件之塔器设计

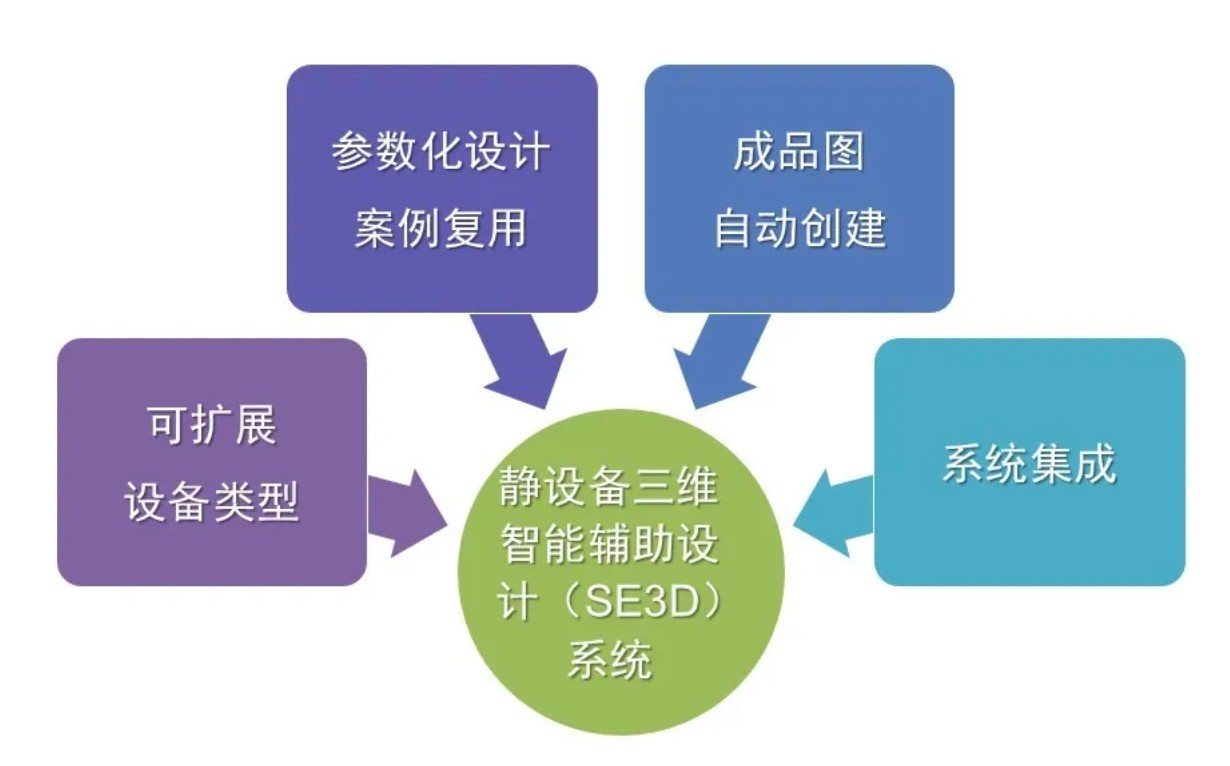

在石油化工领域，塔器是装置中常见的静设备，为提高塔器设计的集成化、智能化程度，提高成品质量，提升工作效率，snec数智研发团队基于SE3D软件推出了塔器专用三维设计模块，以满足静设备领域塔器设备的需求。
1.多种创建方式 SE3D软件的塔器设计支持多种方式创建，设计人员可根据项目的具体需求进行选择。 复用式设计：利用已有工程案例数据，进行修改完善。系统通过详情对比功能，辅助完成设计任务，实现模型的初步创建；
参数化设计：通过输入参数的方式，从系统基础塔器种子库中选择合适的类型，完成模型建立。

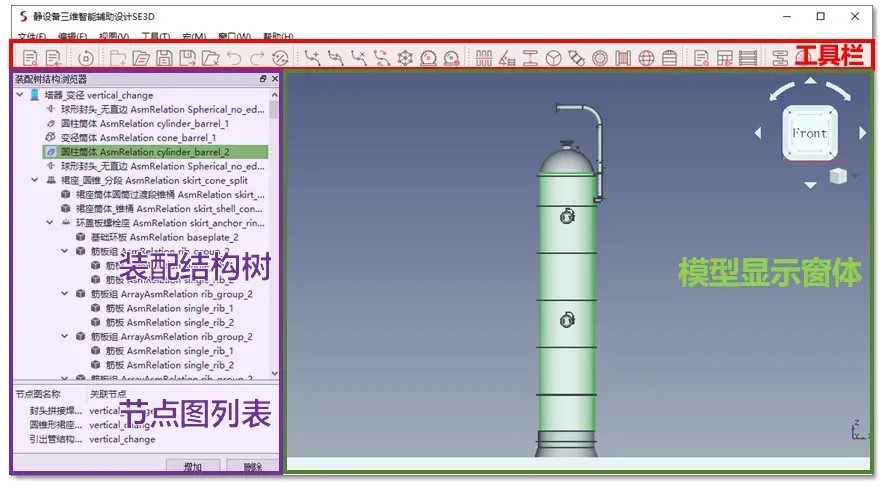

2.三维模型的可视化 可视化窗口能让设计人员在设计过程中实时查看模型，从而更好的理解设备外观和设计结果；
装配结构树是SE3D建模的核心，它反应了整个模型的层次结构，设计人员可以通过编辑装配树直观地修改模型；
软件提供了丰富的编辑命令，使得过程更加简单方便。
3.管口管理器 以管口号为索引进行展示，设计人员可增删改，结果自动反映到装配设备中；
支持从Excel表中读取管口数据文件。
可以批量修改管口方位，当接收上游专业条件后，设计人员可一键实现修改。
可以将筒体拆分为多段。
系统内置多种关联节点图，通过节点图管理功能配置节点图尺寸，并最终会与关联零部件一起出图。
可以批量修改配置材料，选择方式支持下拉选择和智能联想。
8.设置设计数据/验收要求 可以在弹出界面中修改制造、检验及验收要求表单内容。

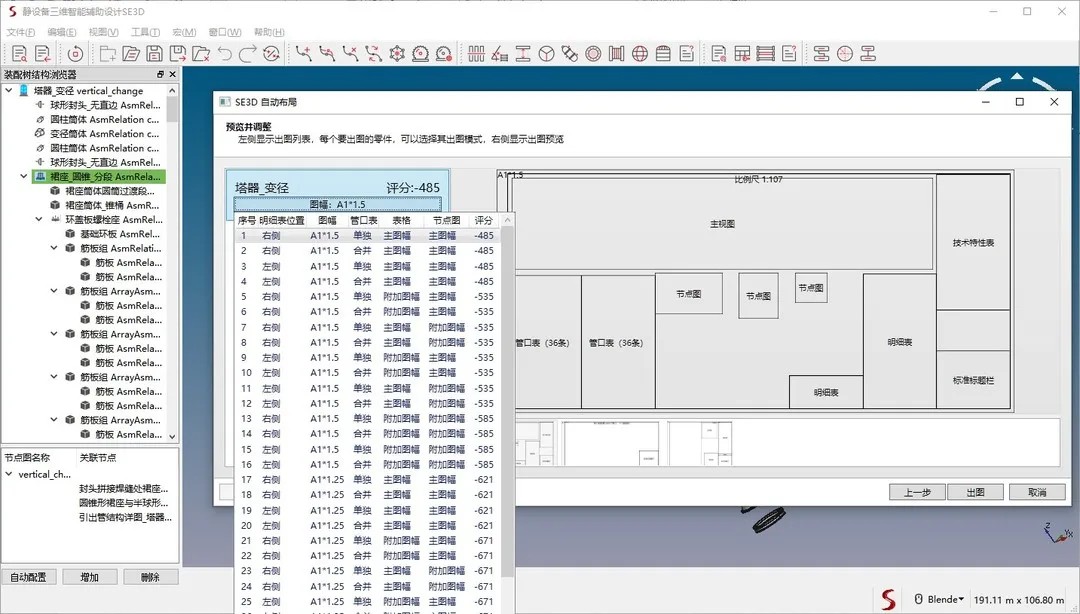

9.智能布局 通过SE3D成品图向导功能，可以设置当前三维模型的出图方式和出图内容，并自动计算二维布局方式；
可以根据具体出图需求，选择相应的出图布局方式。
SE3D的塔器设计模块结合设计流程，集成了通用设计数据，为工程设计提供了全新的设计模式，实现了二维设计模式向更为高效的三维设计模式的转变，为工程设计和制造领域带来了巨大的价值和意义。 |
